Steuerklemmen - BLEMO COMPACT-LINE ER23K Installationshandbuch

Verdrahtung
(Fortsetzung)

Steuerklemmen

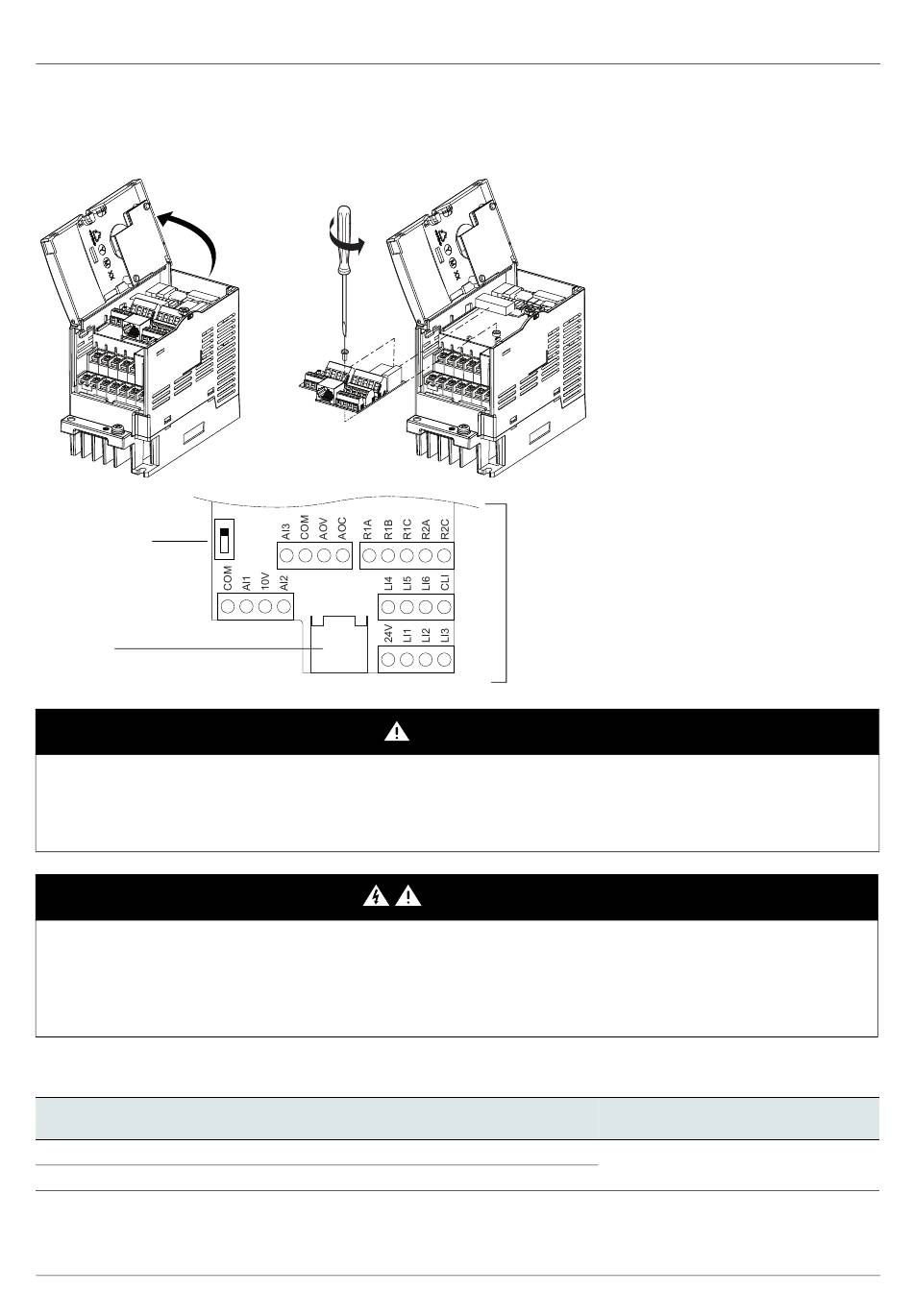

Zugang zu den Steuerklemmen
Schalter zur
Konfiguration des
Logikeingangs
RJ45-
Anschluss
UNBEABSICHTIGTER BETRIEB DES GERÄTS
• Die Klemmenleiste darf nicht abgezogen oder eingesteckt werden, während der Umrichter in Betrieb ist.
• Prüfen Sie nach Arbeiten an der Klemmenleiste die Befestigungsschraube auf festen Sitz.
Die Nichteinhaltung dieser Anweisungen führt zu Tod oder lebensgefährlichen Verletzungen.
GEFAHR EINES ELEKTRISCHEN SCHLAGS ODER LICHTBOGENS UND EXPLOSIONSGEFAHR
Berühren Sie die Klemmenleiste erst, wenn:
• die Stromversorgung zum Umrichter unterbrochen ist,
• keine Spannung mehr an den Ein- und Ausgangsklemmen anliegt.
Die Nichteinhaltung dieser Anweisungen führt zu Tod oder lebensgefährlichen Verletzungen.
Anordnung der Steuerklemmen
ER23K Steuerklemmen
R1A, R1B, R1C, R2A, R2C
Andere Klemmen
(1) Der fettgedruckte Wert entspricht dem Mindestleiterquerschnitt zur Gewährleistung der Sicherheit.
(2) Empfohlener Wert bis Höchstwert
24
Source
CLI
SINK
RJ45
Anwendbarer Leiterquerschnitt (1)
0,75 bis 2,5 (18 bis 14)
0,14 bis 2,5 (26 bis 16)
Steuerklemmen
Die E/A-Karte kann ausgebaut werden, um
stattdessen
einzubauen. Nähere Angaben finden Sie in den mit
den einzelnen Karten gelieferten Installations- und
Verdrahtungshinweisen.
GEFAHR
GEFAHR
mm² (AWG)
optionale Kommunikationskarten
Anzugsmoment (2)
Nm (lb.in)
0,5 bis 0,6 (4,4 bis 5,3)
