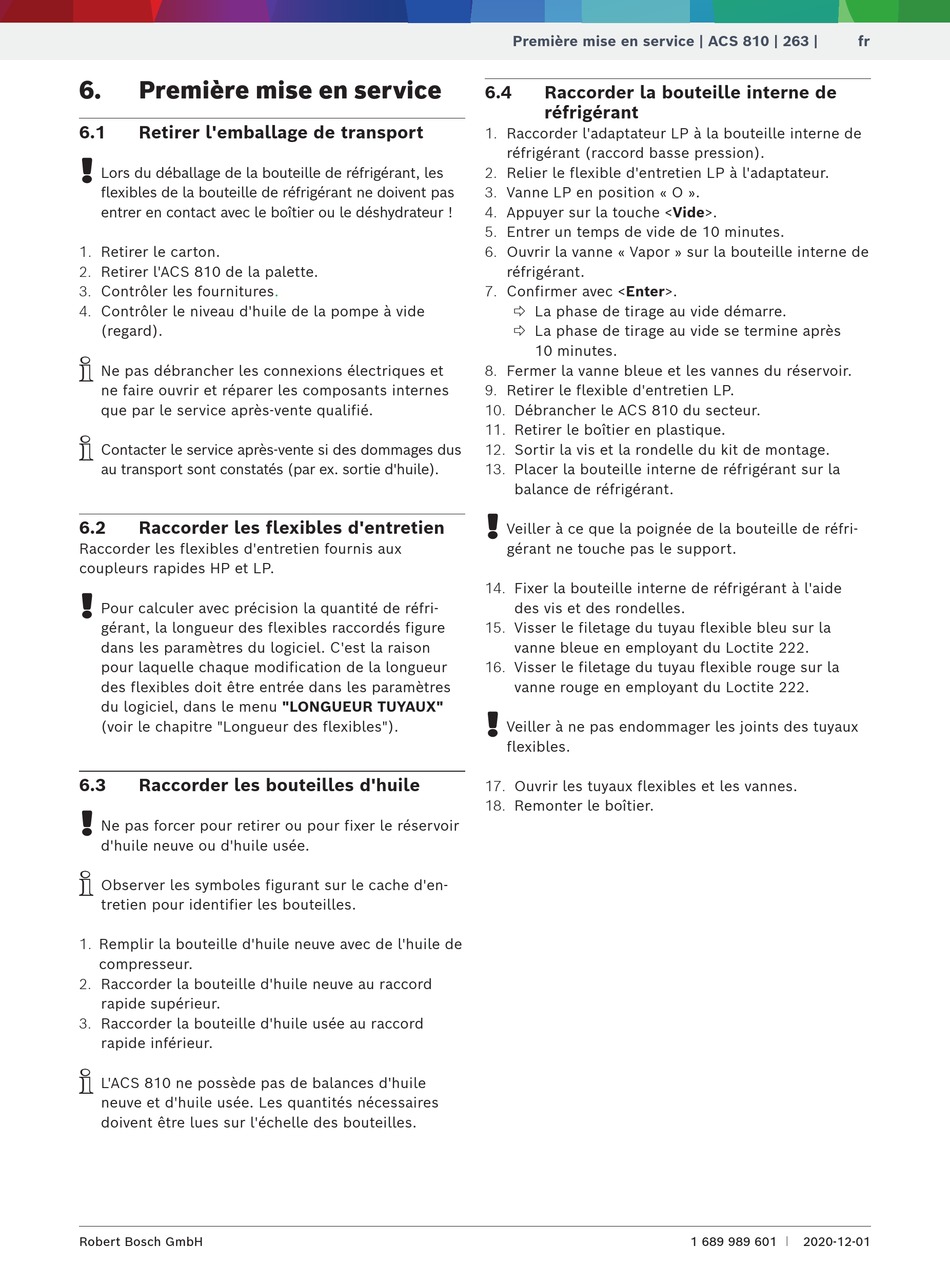

6. Première mise en service
6.1

Retirer l'emballage de transport

!
Lors du déballage de la bouteille de réfrigérant, les
flexibles de la bouteille de réfrigérant ne doivent pas
entrer en contact avec le bo tier ou le déshydrateur !
1. Retirer le carton.
2. Retirer l'ACS 810 de la palette.
3. Contrôler les fournitures.
4. Contrôler le niveau d'huile de la pompe à vide
(regard).
i
Ne pas débrancher les connexions électriques et
ne faire ouvrir et réparer les composants internes
que par le service après-vente qualifié.
i
Contacter le service après-vente si des dommages dus
au transport sont constatés (par ex. sortie d'huile).
6.2 Raccorder les flexibles d'entretien
Raccorder les flexibles d'entretien fournis aux
coupleurs rapides HP et LP.
!
Pour calculer avec précision la quantité de réfri-
gérant, la longueur des flexibles raccordés figure
dans les paramètres du logiciel. C'est la raison
pour laquelle chaque modification de la longueur
des flexibles doit être entrée dans les paramètres
du logiciel, dans le menu "LONGUEUR TUYAUX"
(voir le chapitre "Longueur des flexibles").
6.3 Raccorder les bouteilles d'huile
!
Ne pas forcer pour retirer ou pour fixer le réservoir
d'huile neuve ou d'huile usée.
i
Observer les symboles figurant sur le cache d'en-
tretien pour identifier les bouteilles.
1. Remplir la bouteille d'huile neuve avec de l'huile de
compresseur.
2. Raccorder la bouteille d'huile neuve au raccord
rapide supérieur.
3. Raccorder la bouteille d'huile usée au raccord
rapide inférieur.
i
L'ACS 810 ne possède pas de balances d'huile
neuve et d'huile usée. Les quantités nécessaires
doivent être lues sur l'échelle des bouteilles.
Robert Bosch GmbH
Première mise en service | ACS 810 | 263 |
6.4 Raccorder la bouteille interne de
réfrigérant
1. Raccorder l'adaptateur LP à la bouteille interne de
réfrigérant (raccord basse pression).
2. Relier le flexible d'entretien LP à l'adaptateur.
3. Vanne LP en position « O ».
4. Appuyer sur la touche <Vide>.
5. Entrer un temps de vide de 10 minutes.
6. Ouvrir la vanne « Vapor » sur la bouteille interne de
réfrigérant.
7. Confirmer avec <Enter>.
 La phase de tirage au vide démarre.
 La phase de tirage au vide se termine après
10 minutes.
8. Fermer la vanne bleue et les vannes du réservoir.
9. Retirer le flexible d'entretien LP.
10. Débrancher le ACS 810 du secteur.
11. Retirer le bo tier en plastique.
12. Sortir la vis et la rondelle du kit de montage.
13. Placer la bouteille interne de réfrigérant sur la
balance de réfrigérant.
!
Veiller à ce que la poignée de la bouteille de réfri-
gérant ne touche pas le support.
14. Fixer la bouteille interne de réfrigérant à l'aide
des vis et des rondelles.
15. Visser le filetage du tuyau flexible bleu sur la
vanne bleue en employant du Loctite 222.
16. Visser le filetage du tuyau flexible rouge sur la
vanne rouge en employant du Loctite 222.
!
Veiller à ne pas endommager les joints des tuyaux
flexibles.
17. Ouvrir les tuyaux flexibles et les vannes.
18. Remonter le bo tier.
