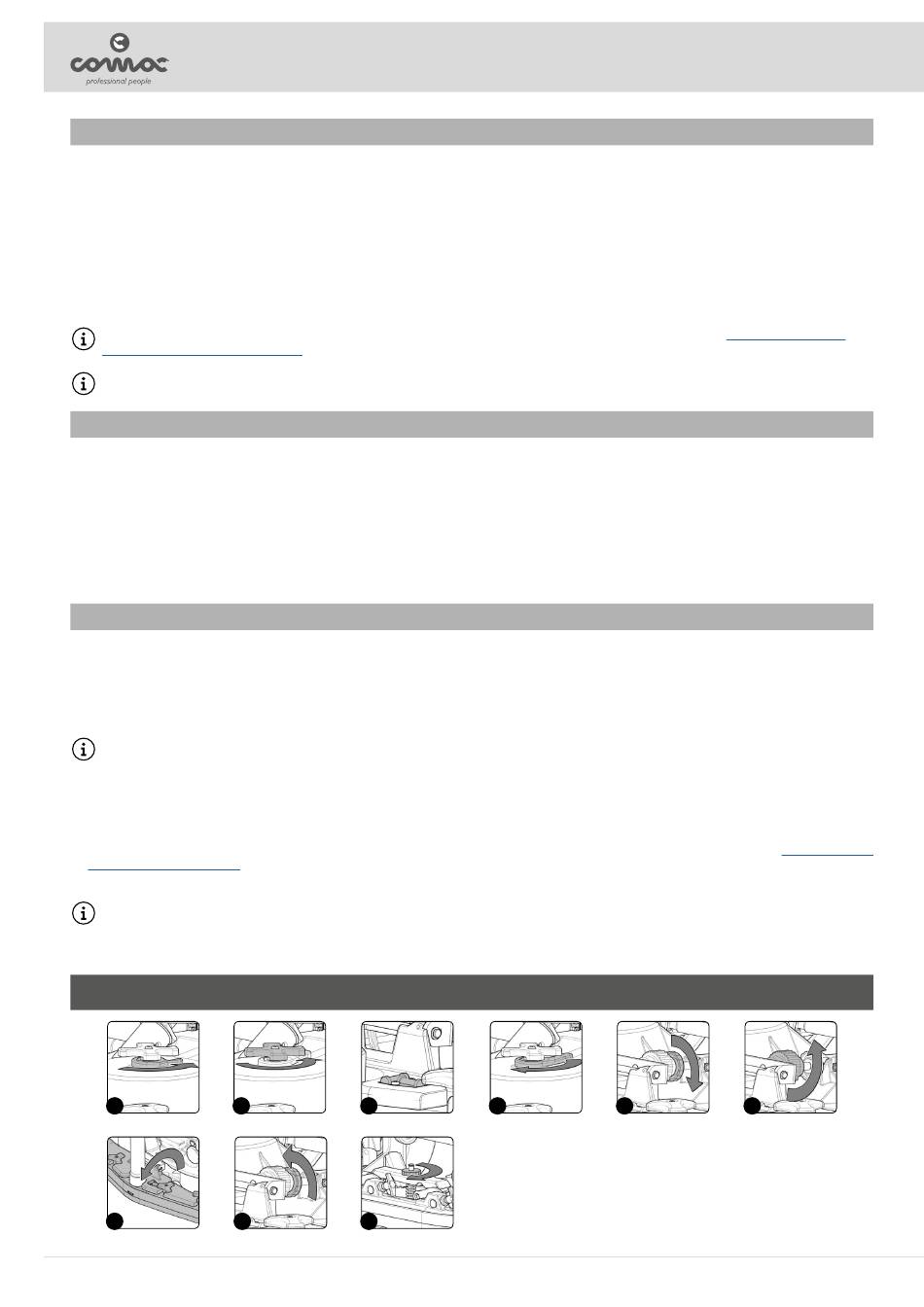

Die Unversehrtheit der Gummis des Saugfußgestells garantiert ein besseres Trocknen und Sauberkeit des Bodens und außerdem eine längere
Nutzungsdauer des Saugmotors. Für den Austausch der Gummis des Saugfußgestells wie folgt vorgehen:
1. Ziehen Sie den Saugschlauch aus dem Saugstutzen im Saugfußgestell (Abb.1).
2. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe komplett aus (Abb.2).
3. Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss.
4. Entfernen Sie die hintere Gummileiste, haken Sie dazu den Feststeller im hinteren Teil des Saugfußes aus (Abb.3).
5. Entfernen Sie den hinteren Gummi vom Saugfußgestell (Abb.4).
6. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe komplett aus (Abb.5).
7. Entfernen Sie den vorderen Gummi vom Innenkörper des Saugfußes (Abb.6).
8. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
HINWEIS: Vor dem Gebrauch der Maschine daran denken, das Saugfußgestell einzustellen. Siehe hierzu
GUMMIS AM
SAUGFUSSGESTELL".
HINWEIS: Für ein korrektes Trocknen des Bodens empfiehlt es sich, beide Gummis des Saugfußgestells zu ersetzen.
Wenn die Spritzschutzgummis des seitlichen Bürstenkopfgehäuse nicht unversehrt sind, ist eine ordnungsgemäße Arbeitsweise nicht
sichergestellt. D.h. die schmutzige Reinigungslösung wird nicht zuverlässig zum Saugfußgestell transportiert. Daher ist die Unversehrtheit der
Spritzschutzgummis zu kontrollieren. Zum Austausch des Spritzschutzes am Bürstenkopf, folgendermaßen vorgehen:
1. Begeben Sie sich zur linken Seite der Maschine.
2. Entfernen Sie das linke Spritzschutzgehäuse, bringen Sie die Arretierungsverankerungen am Bürstenkopfgestell in die Wartungsposition (Abb. 7).
3. Entfernen Sie die Gummileiste, haken Sie die Arretierung an der Gummileiste aus (Abb. 8).
4. Nehmen Sie den Spritzschutz vom linken Spritzschutzgehäuse ab und ersetzen Sie ihn durch einen neuen oder drehen Sie ihn um (Abb. 9).
5. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
6. Wiederholen Sie die soeben beschriebenen Arbeiten auf der rechten Seite.
Wenn die Bürstenkopfbürsten nicht unversehrt sind, ist eine ordnungsgemäße Arbeitsweise nicht sichergestellt. D.h. der Schmutz wird nicht
zuverlässig vom Boden entfernt. Daher ist die Unversehrtheit der Bürsten zu kontrollieren. Für den Austausch der Bürstenkopfbürsten gehen Sie
wie folgt vor:
1. Begeben Sie sich bei hochgestelltem Bürstenkopf auf die linke Seite der Maschine und die ziehen Sie das seitliche Spritzschutzgehäuse aus
dem Bürstenkopf (Abb.10).
HINWEIS: Vor dem Herausziehen des Spritzschutzgehäuses die am Bürstenkopfgestell vorhandenen Arretierungsverankerungen in
Wartungsposition drehen (Abb.7).
2. Drücken Sie den Stift des Bürstenfeststellers (Abb.11).
3. Halten Sie den Stift gedrückt und drehen Sie die Bürste im Uhrzeigersinn bis sie einrastet (Abb.12).
4. Ruckweise drehen, so dass der Knopf zur Außenseite der Befestigungsfeder gedrückt wird, um gelöst zu werden.
5. Prüfen Sie den Borstenverschleiß und bei zu hohem Verschleiß (der Borstenüberstand muss mindestens 10 mm betragen, das Maß wird in
der Bürste mit einem gelben Farbstreifen angezeigt) die Bürsten austauschen. Für den Austausch der Bürsten, den Abschnitt
BÜRSTENKOPFBÜRSTEN" lesen.
6. Nach dem Reinigen der Bürste montieren Sie sie wieder und wechseln Sie zur rechten Bürste.
HINWEIS: Abbildung 12 zeigt die Drehrichtung zum Lösen der linken Bürste, für die rechte Bürste in die entgegengesetzte Richtung
drehen.
7. Zum Wiedereinbauen in umgekehrter Reihenfolge vorgehen.
1
2
7
8
ERSETZEN DER GUMMIS AM SAUGFUSSGESTELL
AUSTAUSCH DER SEITLICHEN SPRITZSCHUTZGUMMIS
AUSTAUSCH DER BÜRSTEN DES BÜRSTENKOPFS
EINSTELLUNGEN
3
9
4
5
24
Absatz"EINSTELLUNG DER
"MONTAGE DER
6
