Anschluss an das Instrument

Vorbereitung der Kabel für den Anschluss

SVB Spezialversand für Yacht- & Bootszubehör 2008
• Wenn möglich, verlegen Sie das Kabel nicht in der
Nähe von Leuchtstoffröhren, Motoren oder Radio-
Geräten, da hierbei Störimpulse auftreten können.
Sie können Ihr Instrument wie folgt anschließen:
• Direkt an den
StandaloneInstrument (= Master-Instrument). Bei dieser
Installation muss das Instrument mit dem im Lieferumfang
befindlichen 1 m langen Spannungskabel an eine geeignete
Spannungsquelle angeschlossen werden.
• Als Teil des SeaTalk-Systems, entweder als Tochteranzeige
oder -mit einem Geber - als System-Master-Gerät. Zum
Anschluss an SeaTalk benötigen Sie ein zusätzliches
SeaTalk-Anschluss-Kit
Installation erhalten Sie die Spannung über den SeaTalk-
Bus (z.B. vom Autopiloten).
Sie können selbstverständlich Ihr Instrument an Log- und
Echolotgeber und an SeaTalk anschließen. Bei dieser Installation
wird Ihr Instrument Master-Log- und Master-Echolot-Instrument
für das SeaTalk-System.

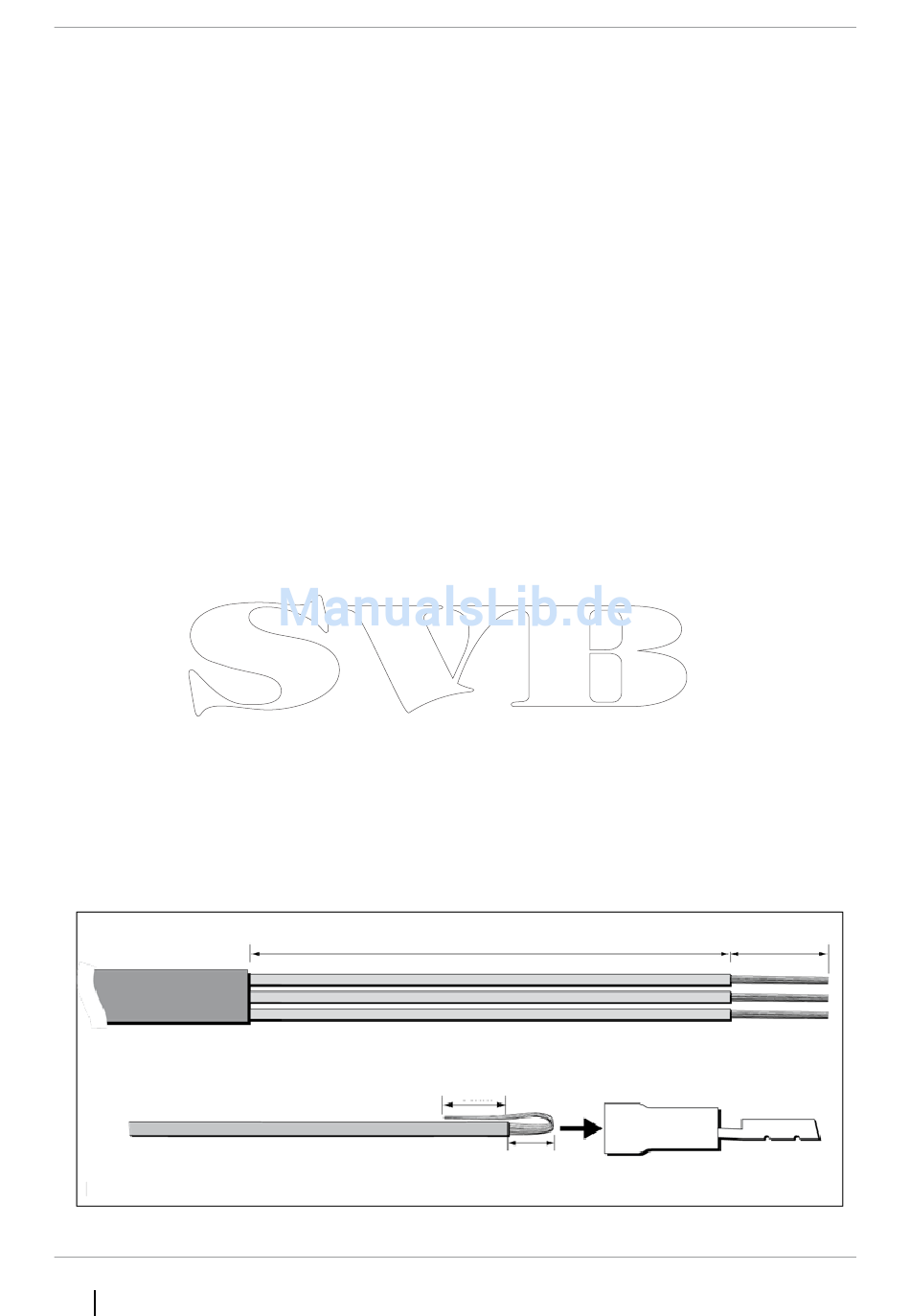

Wenn Sie Kabelschuhe am Geberkabel installieren müssen,
gehen Sie bitte gemäß nachstehender Abbildung vor. Bereiten
Sie das Kabel vor (a) und installieren Sie die Kabelschuhe gemäß
(b). Bei der Installation jedes einzelnen Kabelschuhsstellen Sie
sicher, dass die Kabeladern
nicht über die Rückseite der Kabelschuh-Isolierung hinaus ragen.
Loggeber und
(Art.-Nr. E25028).
50 mm
4 mm
3 mm
Echolotgeber als
Bei dieser
10 mm
