Kapitel 3: Installation

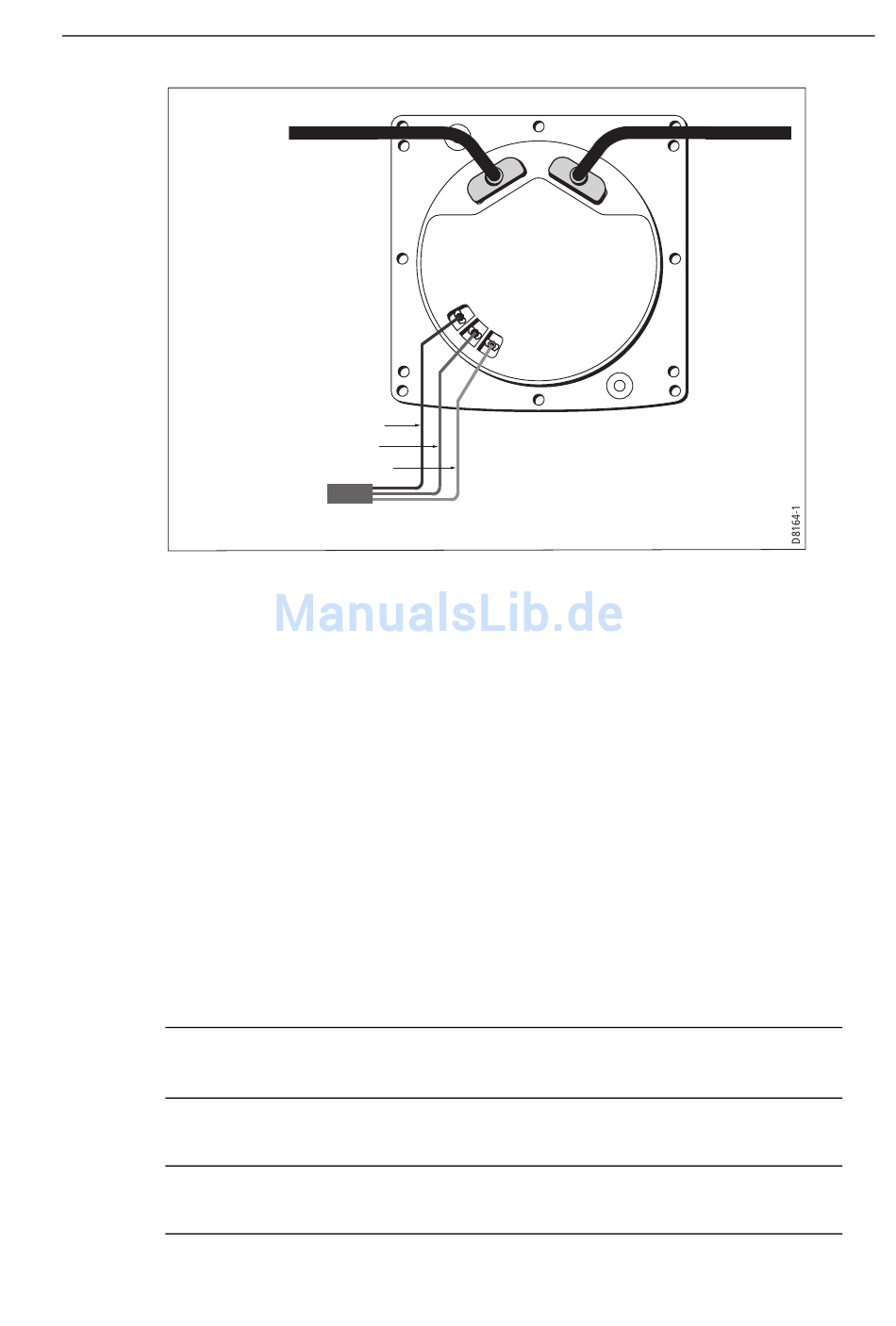

Kabel vom Geber
Anschlüsse am ST60+ Echolot

Anschluss an Spannungsversorgung

ACHTUNG: Absicherung des Stroms!
Sorgen Sie dafür, dass Ihre 12-V-Spannungsversorgung für das
Instrument durch eine Sicherung oder durch einen Stromunter-
brecher abgesichert ist!
SeaTalk-Systems
Sorgen Sie dafür, dass die Spannungsversorgung für den SeaTalk-Bus durch eine
5-A-Sicherung oder durch einen Stromkreisunterbrecher abgesichert ist.
Systeme mit einer Vielzahl von Instrumenten im SeaTalk-Bus benötigen ggfs.
Spannungsanschluss von beiden Enden des Systems (Ring-Stil), damit eine
ausreichende Spannungsversorgung im gesamten System gewährleistet ist.
Dies hängt jedoch von der Gesamtlänge aller Kabel ab und gleichzeitig von der
Gesamtzahl der angeschlossenen Geräte im System:
Kabellänge
Bis 10 m
Bis 20 m
SeaTalk-Kabel
Schwarz
Blau
Schirm
Anzahl Instrumente
13 maximal
26 maximal
7 maximal
13 maximal
SeaTalk-Kabel
Spannungs-
anschlüsse
1
2
1
2
25
