9. Begutachten Sie das Bild hinsichtlich seiner Qualität. Drücken Sie
Abschlussbildschirm aufzurufen. Dort wählen Sie die entsprechende Option, um zum
Hilfsprogramm zurückzukehren.

QS-Materialtest auswerten

HINWEIS: Wenn Sie das konfigurierte Patientendaten-Hilfsprogramm aufrufen, weist ein
Popup-Fenster darauf hin, dass die Datenbank (Bildstamm) gesperrt bleibt, solange
dieses Programm ausgeführt wird. Neue Scans sind erst nach dem Schließen des
Programms wieder zugänglich.
1. Rufen Sie an einem klinischen
Arbeitsplatz das Patientendaten-
Hilfsprogramm (Patient Data Utility)
auf. Markieren Sie das
Kontrollkästchen QA Scans Only (Nur
QS-Scans), damit nur QS-Scans in der
Liste „Name" erscheinen.
2. Wählen Sie in der linken Liste die
Option QA Material (QS-Material) aus.
Wählen Sie dann den aktuellsten
Volumenscan aus der zugehörigen
Studienliste aus. Ausgabedateien
werden rechts auf dem Bildschirm
angezeigt.
3. Unter „QA Material Evaluation" (QS-
Materialtest auswerten) wählen Sie zur
Anzeige der Ergebnisse die
Ausgabedatei QAResults (QS-Ergebnisse).

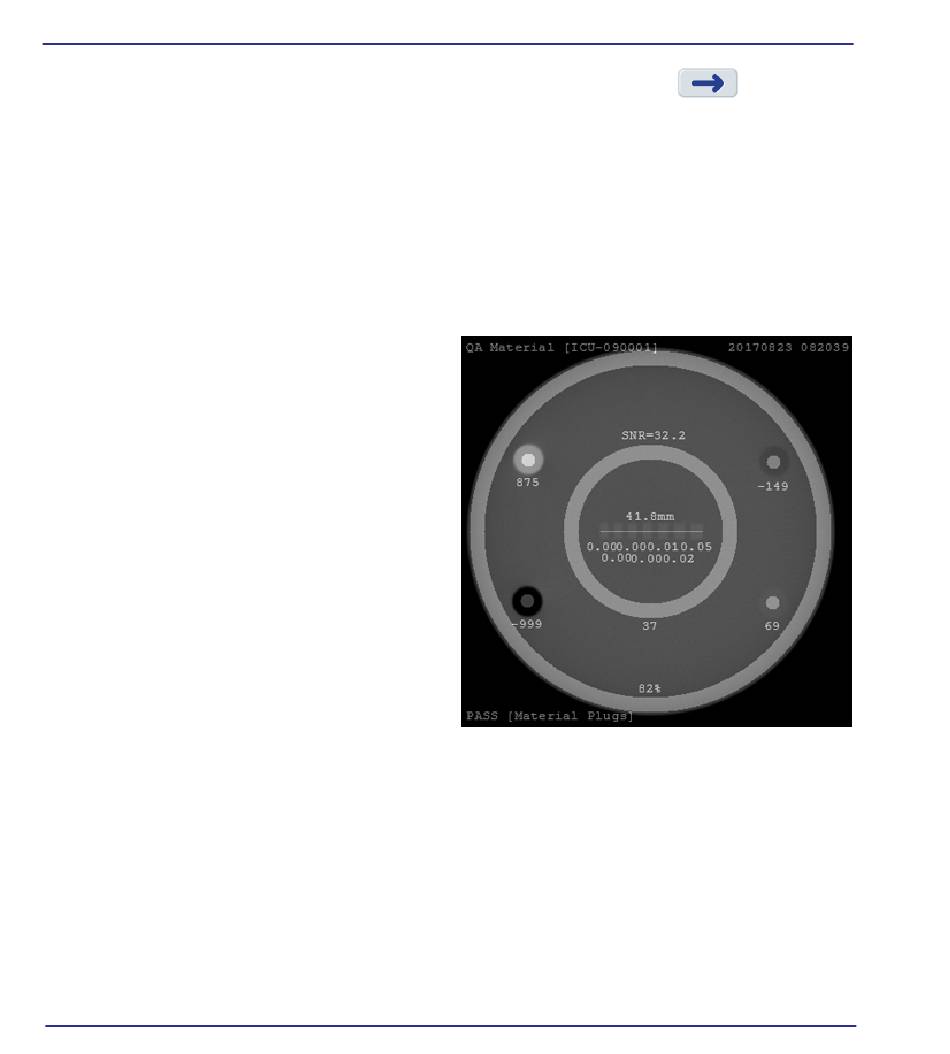

4. Prüfen Sie die Ergebnisse unter dem Bild. Achten Sie darauf, dass der Test für
Materialverschlüsse PASS (bestanden) zeigt. Wenn der Test nicht bestanden wurde,
wenden Sie sich an die Technische Unterstützung.
5. Sie können auch mit Save As (Speichern unter) eine Kopie des Ausgabebilds an einem
anderen Ort speichern oder mit Print (Drucken) das Ausgabebild ausdrucken. Schließen
Sie abschließend das Bild und schließen Patientendaten-Hilfsprogramm.
3-12
