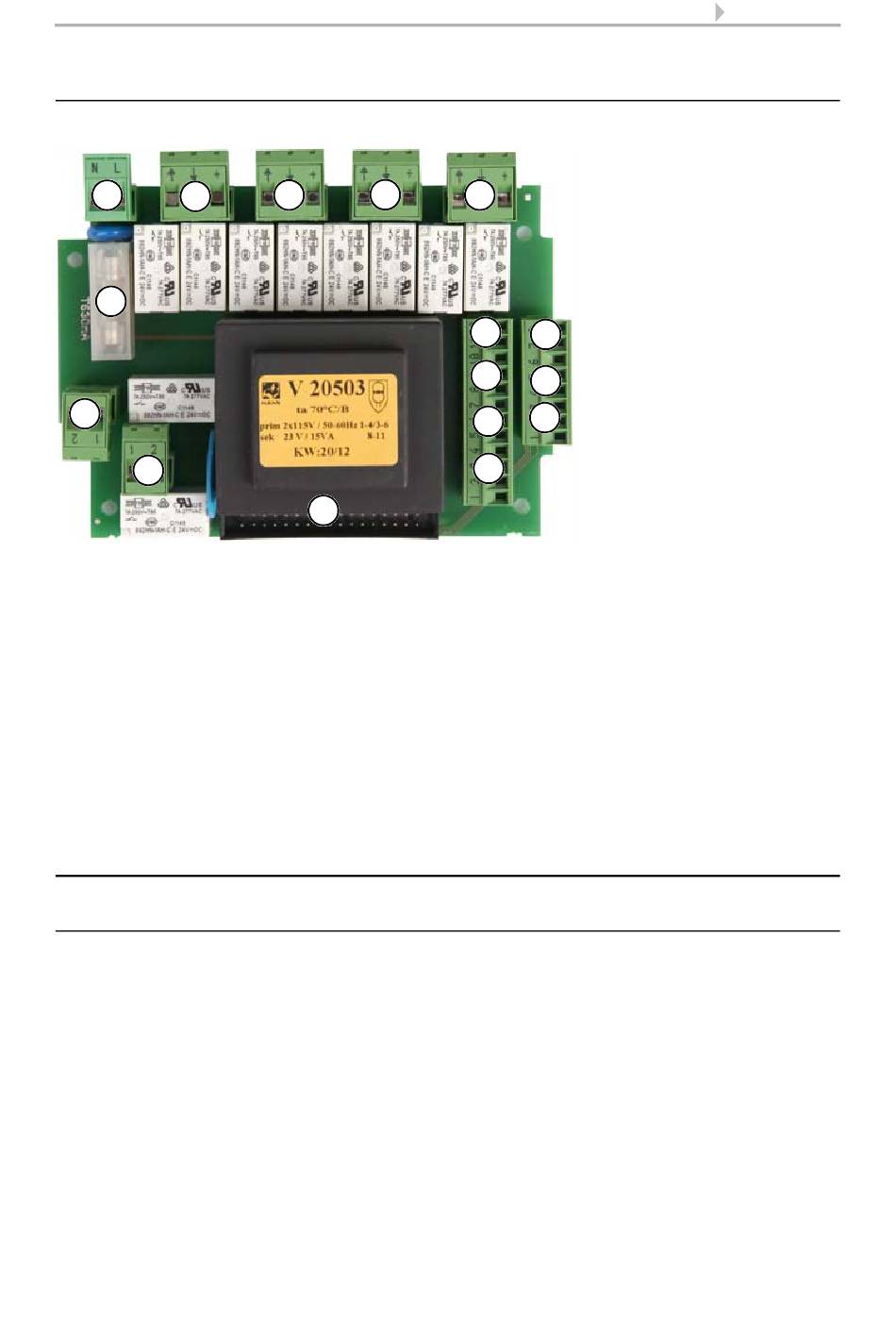

Aufbau der Anschlussplatine WS1 Style-PF

1
5
8
6
7
1 Netzanschluss L/N 230 V/50 Hz
2 Antriebsgruppe (AG) 1
3 AG 2 | 4 AG 3 | 5 AG 4
6 Multifunktions-Ausgang 1
(potenzialfrei)
7 Multifunktions-Ausgang 2
(potenzialfrei)
8 Feinsicherung T630 mA
9 Wandtaster 1 (1: +12 V | 2: Auf | 3: Ab)
10 Wandtaster 2 (4: +12 V | 5: Auf | 6: Ab)
11 Wandtaster 3 (7: +12 V | 8: Auf | 9: Ab)
4.4.3. Antriebe und Geräte anschließen
Antriebsgruppen anschließen
Jeder Antrieb, der einzeln gesteuert werden muss, benötigt eine eigene Gruppe. Ein-
zelsteuerung von Antrieben, die in einer Gruppe geschaltet sind, ist nicht möglich. Es
können nur Antriebe gleicher Funktion (nur Fenster, nur Markisen, nur Jalousien, nur
Rollläden) zu Gruppen zusammengefasst werden.
Beschattungen mit unterschiedlicher Ausrichtung (Ost, Süd, West) sollten auf ver-
schieden Antriebsgruppen gelegt werden. Nur so können die Beschattungen dem Son-
nenstand entsprechend gesteuert werden.
Antriebe können durch den Einsatz von Sicherheitskontakten (Multifunktions-Eingän-
ge) in sicherer Position gehalten werden. Beachten Sie, dass ein Sicherheitskontakt
nicht geeignet ist, um Kollisionen auszuschließen (z. B. wenn eine Markise über einem
Fenster installiert wurde).
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
97
4 3
16
12 Wandtaster4 (10: +12V | 11: Auf | 12: Ab)
13 Wetterstation (Klemme 1-2)
14* Multifunktions-Eingang 1
15* Multifunktions-Eingang 2
16 Steckbuchse Flachkabel zum Display
* Spannungsversorgung z. B. WGTH-UP
über MF-Eingänge möglich:
Nr. 14, Klemme 3(+), 4(-) und
Nr. 15, Klemme 6(+), 7(-), max. insg. 50 mA.
2
12
15
11
14
13
10
9
(3: +12 V | 4: GND | 5: IN)
(6: +12 V | 7: GND | 8: IN)
Installation
