Montagevorbereitung
Anbringen des Unterteils mit Halterung
Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung für
die Wand- oder Mastmontage.
Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge-
eignet ist.
Langlöcher
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
79

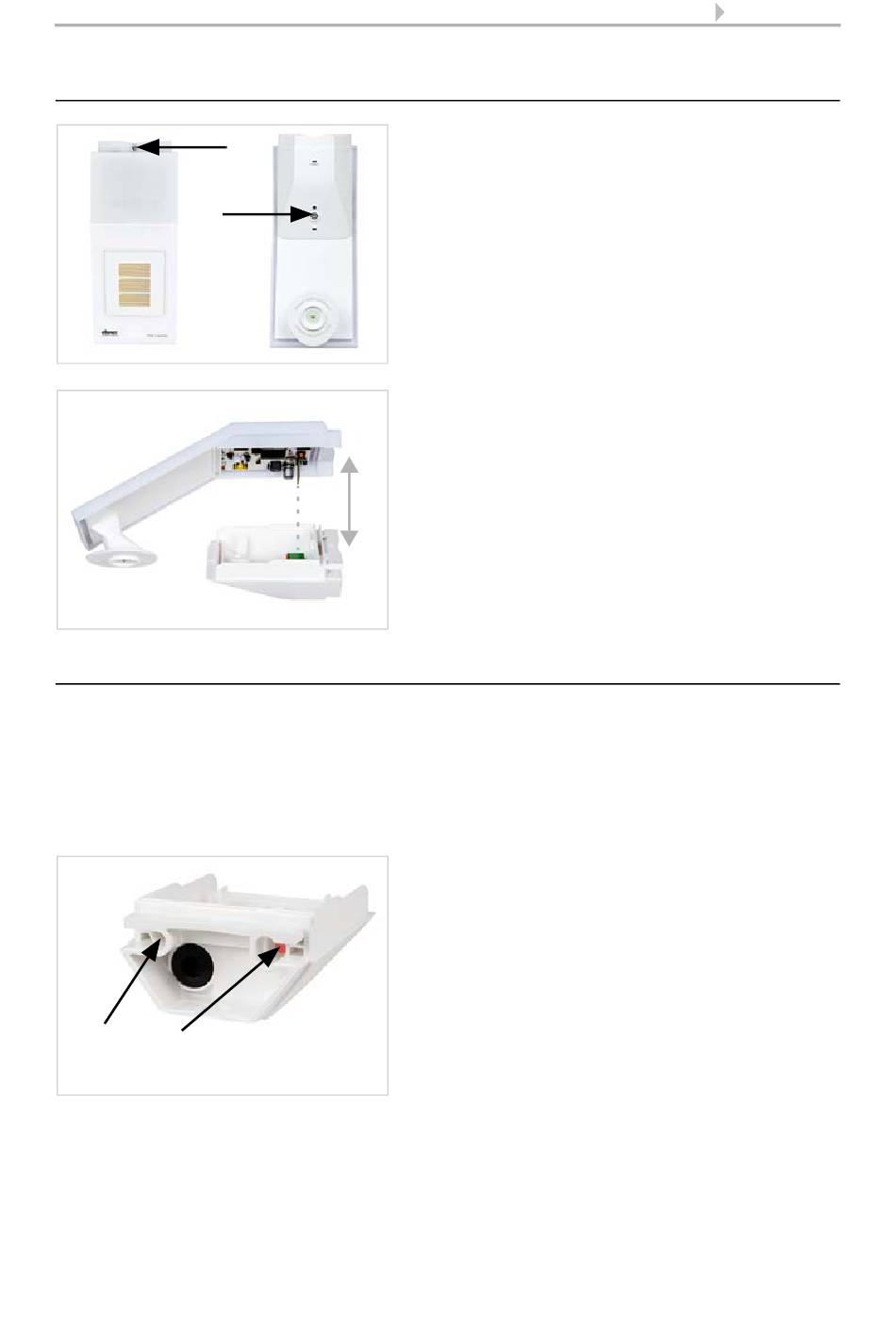

Abb. 6
Lösen Sie die beiden Schrauben an Deckel
(oben) und Unterteil (unten) mit einem Kreuz-
schlitz-Schraubendreher.
Abb. 7
Ziehen Sie Deckel und Unterteil gerade ausei-
nander. Dabei wird die Steckverbindung zwi-
schen der Platine im Deckel und der An-
schlussbuchse im Unterteil gelöst.
Abb. 8
Das Gerät wird mit zwei Schrauben montiert.
Brechen Sie die beiden Langlöcher im Gehäu-
seunterteil aus.
Installation
