Montage in der Wand
Hohlwand-Montage
Anschluss und Montage der Steuerungseinheit
Bitte führen Sie bei der elektrischen Montage alle Anschlussleitungen durch die untere
oder obere Seitenwand in den Unterputzkasten ein. Halten Sie dabei die einzelnen An-
schlussdrähte kurz, um Reserveschleifen zu verhindern.
Nach der Verkabelung schrauben Sie die Schutzabdeckung in den Unterputzkasten
WARNUNG!
Gefahr durch elektrische Spannung (Netzspannung)!
Im Unterputzkasten befinden sich ungeschützte spannungs-
führende Bauteile. Schutzabdeckung anbringen, bevor die Steuerung
in Betrieb genommen wird.
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
88

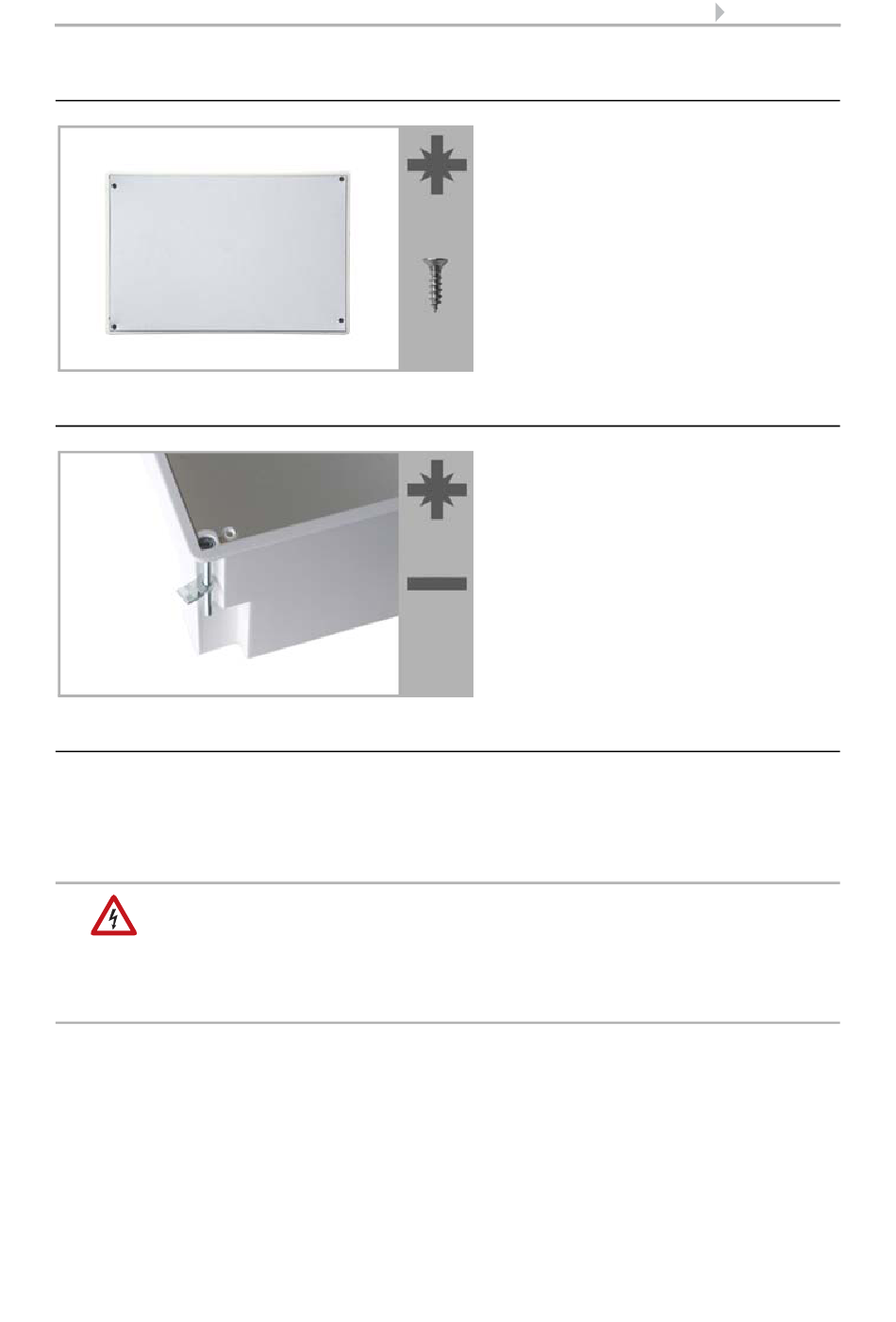

Zum Einputzen schrauben Sie die
Putzabdeckung (Pappe) mit den beilie-
genden Schrauben auf den Unterputz-
kasten auf.
Klemmen Sie den Unterputzkasten
mit den vier beiliegenden Schrauben
an der Wand fest.
oder
Der Beutel mit den Montageschrau-
ben befinden sich bei Auslieferung im
Unterputzkasten der Steuerung.
