Umschalt-Taste. Schaltet zwischen Groß- und Kleinbuchstaben um.

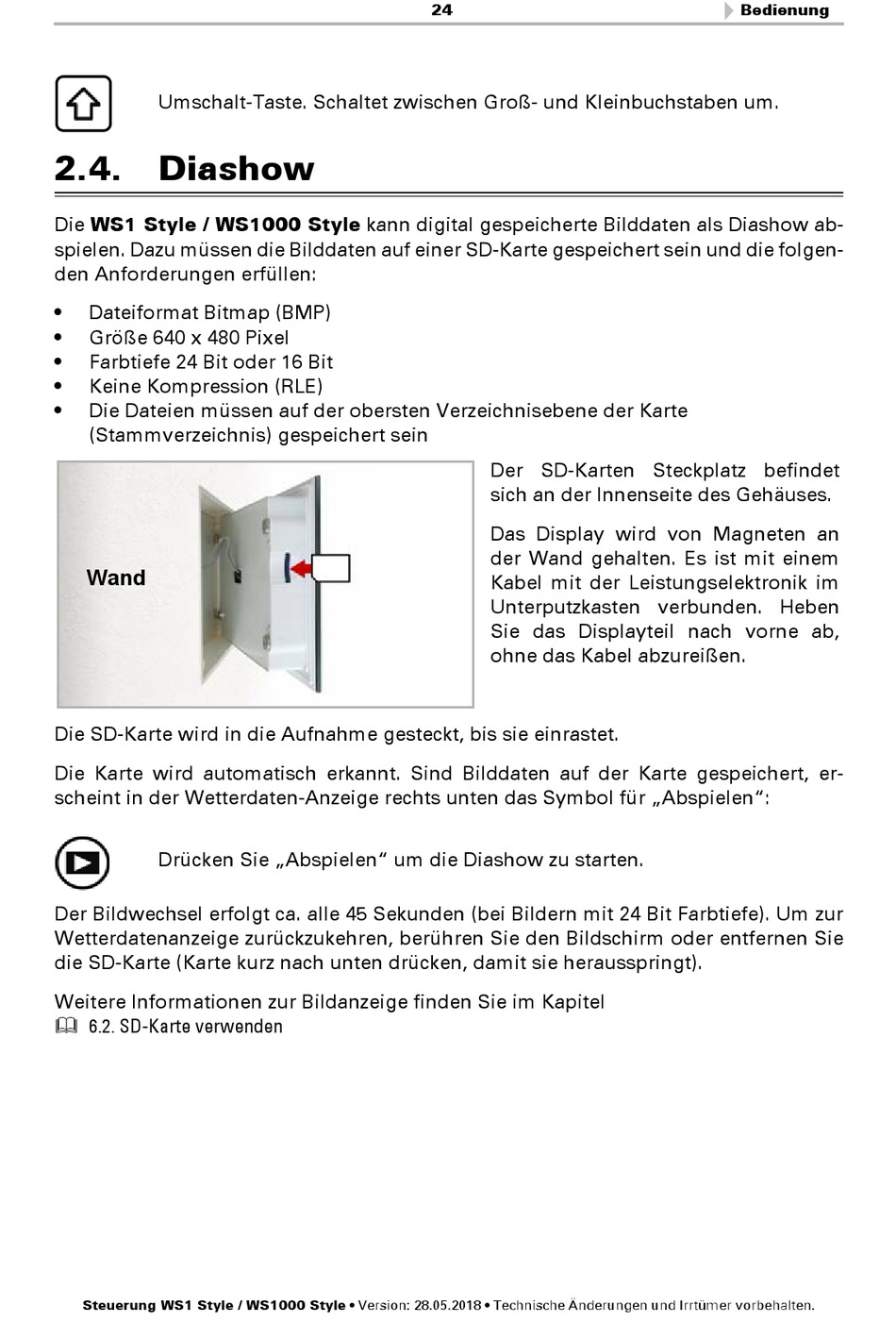

2.4. Diashow

Die WS1 Style / WS1000 Style kann digital gespeicherte Bilddaten als Diashow ab-
spielen. Dazu müssen die Bilddaten auf einer SD-Karte gespeichert sein und die folgen-
den Anforderungen erfüllen:
• Dateiformat Bitmap (BMP)
• Größe 640 x 480 Pixel
• Farbtiefe 24 Bit oder 16 Bit
• Keine Kompression (RLE)
• Die Dateien müssen auf der obersten Verzeichnisebene der Karte
(Stammverzeichnis) gespeichert sein
Wand
Die SD-Karte wird in die Aufnahme gesteckt, bis sie einrastet.
Die Karte wird automatisch erkannt. Sind Bilddaten auf der Karte gespeichert, er-
scheint in der Wetterdaten-Anzeige rechts unten das Symbol für „Abspielen":
Drücken Sie „Abspielen" um die Diashow zu starten.
Der Bildwechsel erfolgt ca. alle 45 Sekunden (bei Bildern mit 24 Bit Farbtiefe). Um zur
Wetterdatenanzeige zurückzukehren, berühren Sie den Bildschirm oder entfernen Sie
die SD-Karte (Karte kurz nach unten drücken, damit sie herausspringt).
Weitere Informationen zur Bildanzeige finden Sie im Kapitel
 6.2. SD-Karte verwenden
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
24
Der SD-Karten Steckplatz befindet
sich an der Innenseite des Gehäuses.
Das Display wird von Magneten an
der Wand gehalten. Es ist mit einem
Kabel mit der Leistungselektronik im
Unterputzkasten verbunden. Heben
Sie das Displayteil nach vorne ab,
ohne das Kabel abzureißen.
Bedienung
