Durch das Anpassen der Halterungsschrauben sitzt die Displayeinheit später flach auf
der Wand und wird sicher von den Magneten gehalten.
Schließen Sie das Flachbandkabel am Display an und setzen Sie die Display-Einheit auf
den Unterputzkasten. Die Magnete müssen deutlich von den Halterungsschrauben an-
gezogen werden und die Display-Einheit fest auf dem Unterputzkasten aufsitzen.
Beim Einstecken des Display-Kabels im laufenden Betrieb darf das Display nicht be-
rührt werden, da sonst die Kalibrierung der Touchfunktion gestört wird.
Stimmt die Touch-Einstellung nicht mehr, starten Sie die Steuerung neu, z. B. indem
Sie die Netzspannung aus/einschalten. Beim Hochfahren wird das Display dann auto-
matisch kalibriert. Alternativ kann die Funktion „Touch kalibrieren" im Menü verwen-
det werden.
 System > WS1 / WS1000 Einstellen > Einstellungen > Touch kalibrieren
 6.2.1. Touch kalibrieren
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
1
1
89

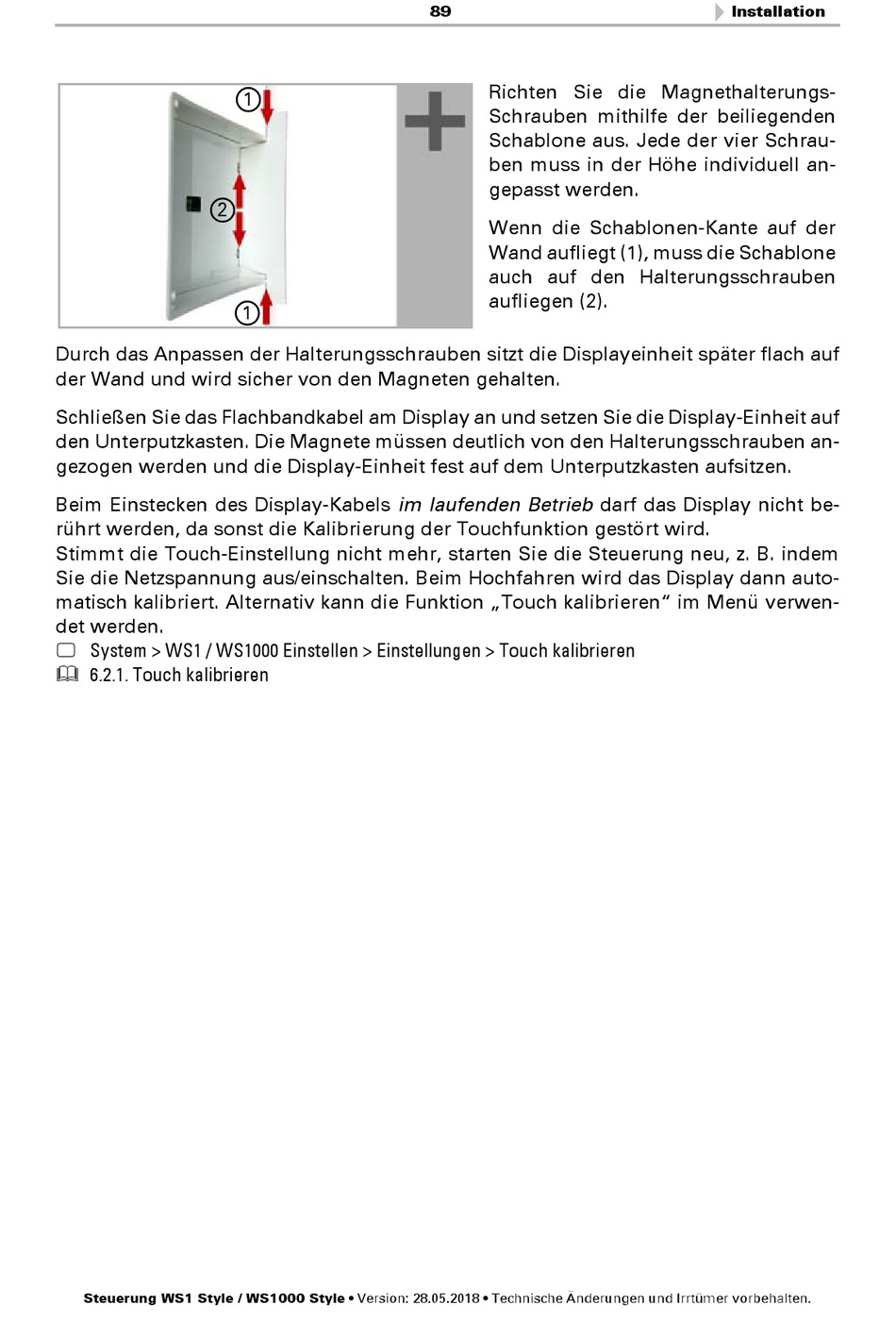

Richten Sie die Magnethalterungs-
Schrauben mithilfe der beiliegenden
Schablone aus. Jede der vier Schrau-
ben muss in der Höhe individuell an-
gepasst werden.
Wenn die Schablonen-Kante auf der
Wand aufliegt (1), muss die Schablone
auch auf den Halterungsschrauben
aufliegen (2).
