elsner elektronik WS1 Style Installation Und Bedienung Seite 82

Kabeldurchführung
Gummi-
dichtung
Bohrschema
ACHTUNG! Ausdruck Datenblatt nicht in Originalgröße! Der Lieferung liegt ein sepa-
rater, maßstabsgerechter Bohrplan bei, der als Schablone verwendet werden kann.
A
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
80

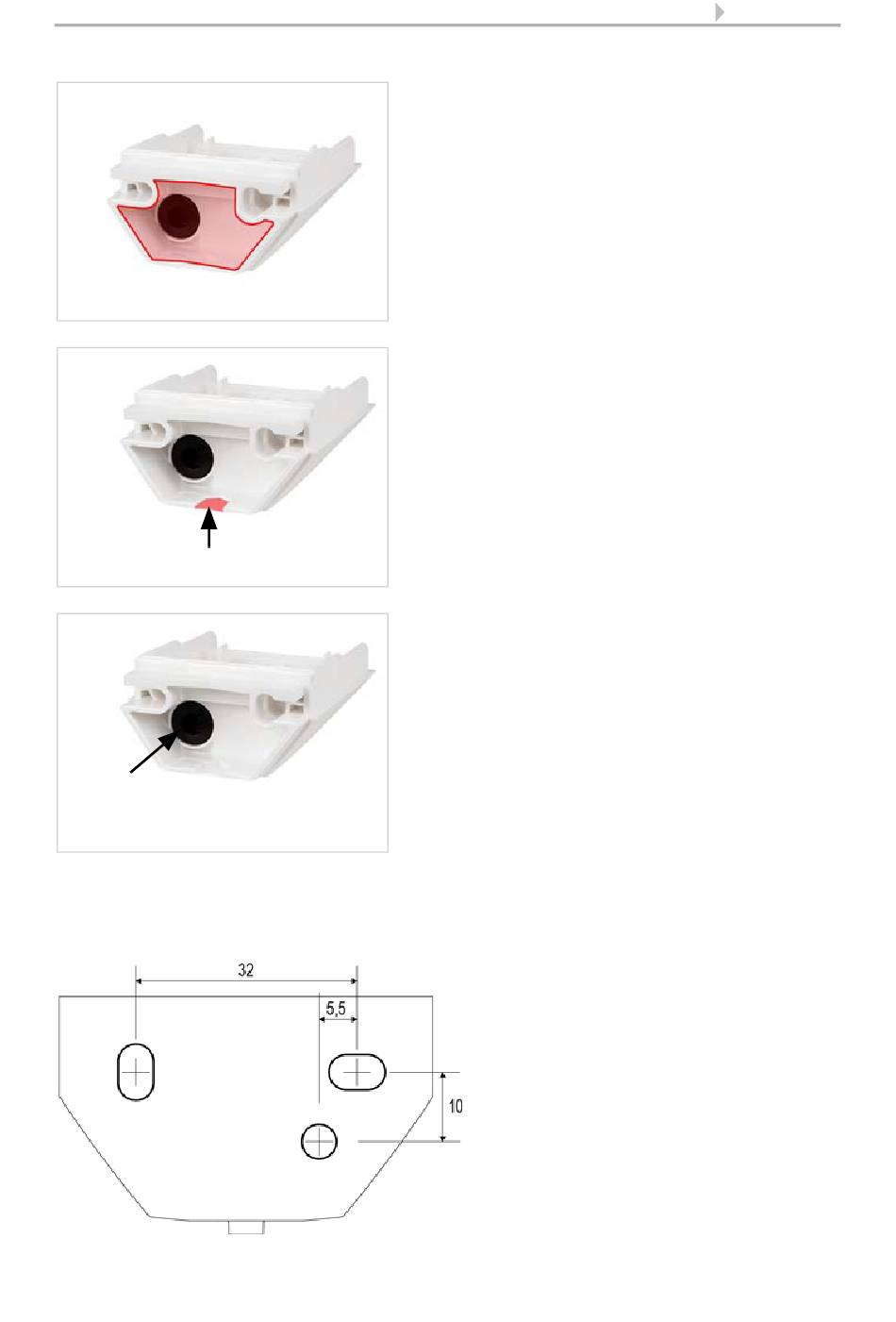

Abb. 9 a+b
a) Wenn das Anschlusskabel verdeckt ins-
b) Wenn das Anschlusskabel aufputz verlegt
Abb. 10
Führen Sie das Anschlusskabel durch die
Gummidichtung.
B
C
talliert werden soll, muss das Kabel im
Bereich der Gehäuserückseite aus der
Wand kommen (markierter Bereich).
ist, wird die Kabeldurchführung ausge-
brochen. Das Kabel wird dann an der Ge-
häuseunterseite ins Gerät geführt.
Abb. 11
Maße in mm. Technisch bedingte
Abweichungen möglich
A/B 2× Langloch 8 mm × 5,5 mm
C Position des Kabeldurchlasses
(Gummidichtung) im Gehäuse
Installation
