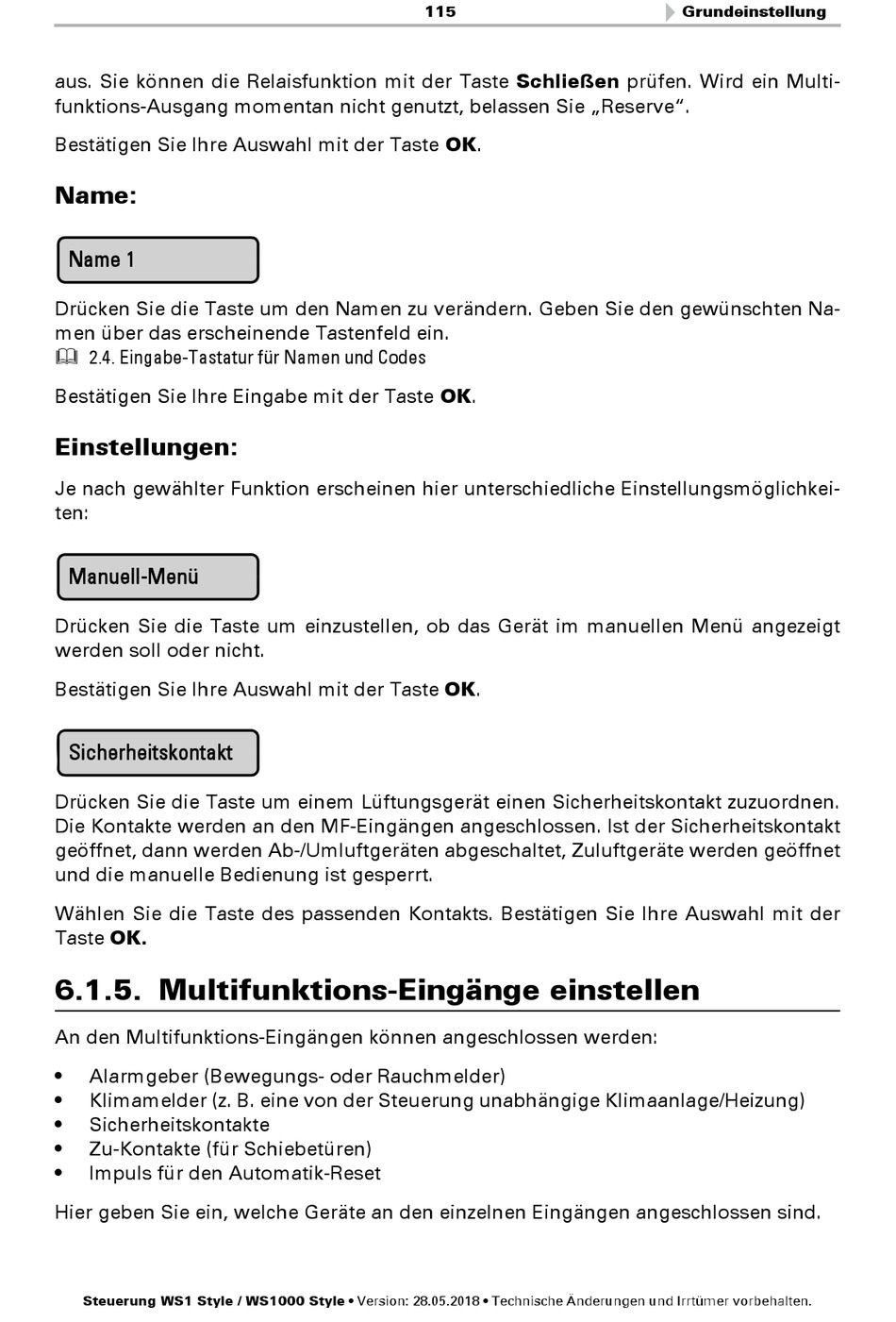

Multifunktions-Eingänge Einstellen - elsner elektronik WS1 Style Installation Und Bedienung

aus. Sie können die Relaisfunktion mit der Taste Schließen prüfen. Wird ein Multi-
funktions-Ausgang momentan nicht genutzt, belassen Sie „Reserve".
Bestätigen Sie Ihre Auswahl mit der Taste OK.
Name:
Name 1
Drücken Sie die Taste um den Namen zu verändern. Geben Sie den gewünschten Na-
men über das erscheinende Tastenfeld ein.
 2.4. Eingabe-Tastatur für Namen und Codes
Bestätigen Sie Ihre Eingabe mit der Taste OK.
Einstellungen:
Je nach gewählter Funktion erscheinen hier unterschiedliche Einstellungsmöglichkei-
ten:
Manuell-Menü
Drücken Sie die Taste um einzustellen, ob das Gerät im manuellen Menü angezeigt
werden soll oder nicht.
Bestätigen Sie Ihre Auswahl mit der Taste OK.
Sicherheitskontakt
Drücken Sie die Taste um einem Lüftungsgerät einen Sicherheitskontakt zuzuordnen.
Die Kontakte werden an den MF-Eingängen angeschlossen. Ist der Sicherheitskontakt
geöffnet, dann werden Ab-/Umluftgeräten abgeschaltet, Zuluftgeräte werden geöffnet
und die manuelle Bedienung ist gesperrt.
Wählen Sie die Taste des passenden Kontakts. Bestätigen Sie Ihre Auswahl mit der
Taste OK.
6.1.5. Multifunktions-Eingänge einstellen
An den Multifunktions-Eingängen können angeschlossen werden:
• Alarmgeber (Bewegungs- oder Rauchmelder)
• Klimamelder (z. B. eine von der Steuerung unabhängige Klimaanlage/Heizung)
• Sicherheitskontakte
• Zu-Kontakte (für Schiebetüren)
• Impuls für den Automatik-Reset
Hier geben Sie ein, welche Geräte an den einzelnen Eingängen angeschlossen sind.
Steuerung WS1 Style / WS1000 Style • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
115 Grundeinstellung
