ProForm 690 hr Bedienungsanleitung Seite 8

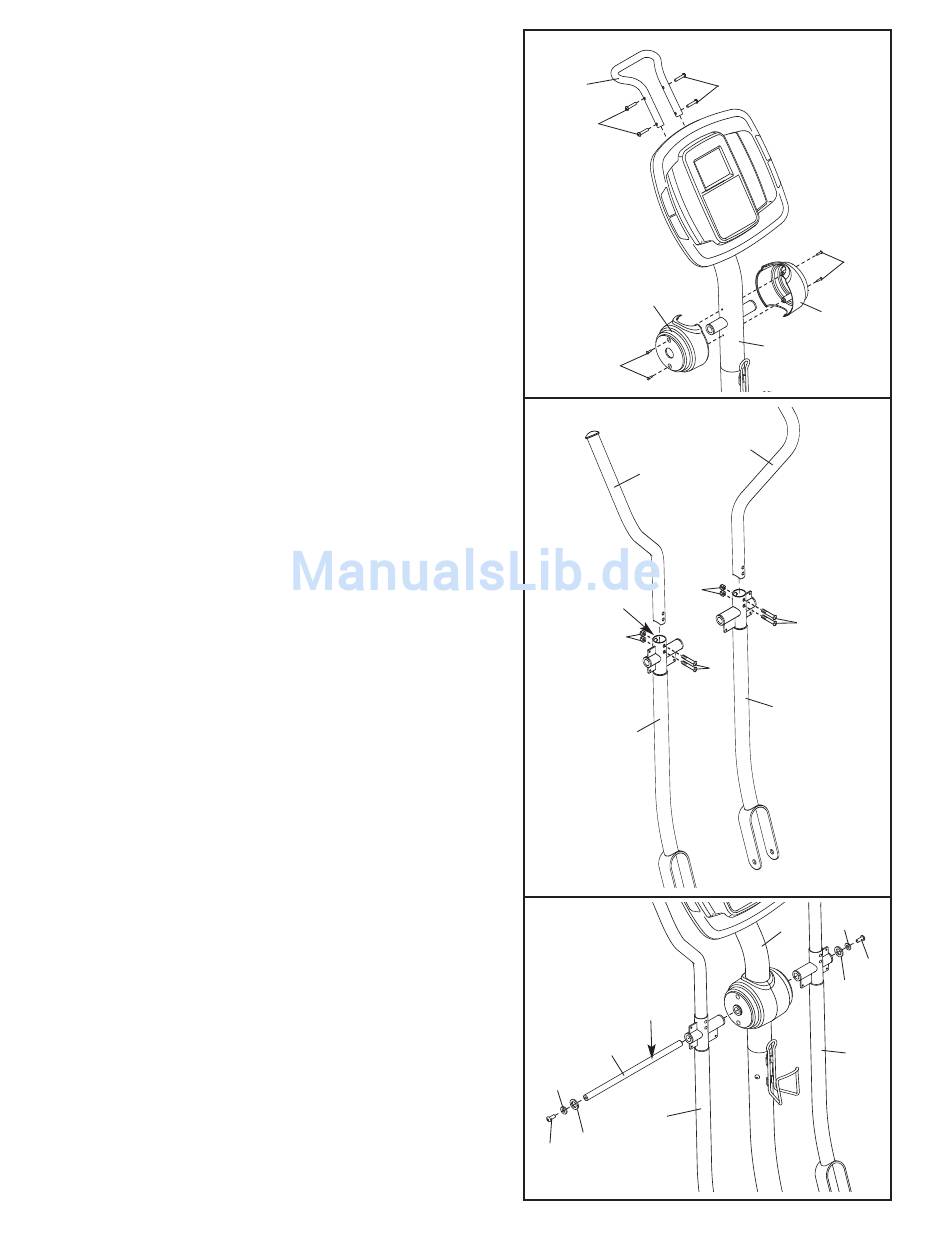

8. Befestigen Sie den Transport-Griff (116) mit vier
Transport-Griff-Schrauben (117) am Pfosten (3). Achten
Sie darauf, dass der Transport-Griff so ausgerichtet ist,
wie angedeutet.
Richten Sie eine der Abdeckung des Pfostens (17) so
aus, wie abgebildet und halten Sie sie gegen den
Pfosten (3). Befestigen Sie die Abdeckung des Pfostens
mit zwei M4 x 16mm Halbrundschrauben (101).
Befestigen Sie die andere Abdeckung des Pfostens
(17) auf die gleiche Weise.
9. Suchen Sie die linke Haltestange (8) und den linken
Oberkörper-Arm (11). Sie sind mit Aufklebern markiert.
Richten Sie die linke Haltestange (8) und den linken
Oberkörper-Arm (11) aus wie abgebildet. Stecken Sie
die linke Haltestange in den linken Oberkörper-Arm.
Montieren Sie die linke Haltestange mit zwei M8 x
41mm Linsenschrauben (78) und zwei M8
Kontermuttern (79). Achten Sie darauf, dass die
Kontermuttern in den sechseckigen Löchern des lin-
ken Oberkörper-Arms stecken.
Bringen Sie die rechte Haltestange (9) auf dieselbe
Art und Weise am rechten Oberkörper-Arm (12) an.
10. Stecken Sie die Dreh-Achse (74) in den Pfosten (3) und
zentrieren Sie sie. Schmieren Sie eine großzügige
Menge des mitgelieferten Schmierfetts auf die Dreh-
Achse.
Richten Sie den linken Oberkörper-Arm (11) aus wie
gezeigt und schieben Sie ihn auf das linke Ende der
Dreh-Achse (74). Schieben Sie den rechten Oberkörper-
Arm (12) auf das rechte Ende der Dreh-Achse.
Ziehen Sie eine M8 x 23mm Linsenschraube (84) mit
einer M8 Scheibe (88) und einer Federscheibe (111) an
jedem Ende der Dreh-Achse (74) fest. Achten Sie
darauf, dass sich die Federscheiben an den Enden
der Dreh-Achse befinden.
8
116
117
17
101
9
8
sechseckigen
Löchern
79
11
10
Schmiren
74
88
111
84
8
117
3
17
3
9
79
78
78
12
3
11
101
88
84
111
12
