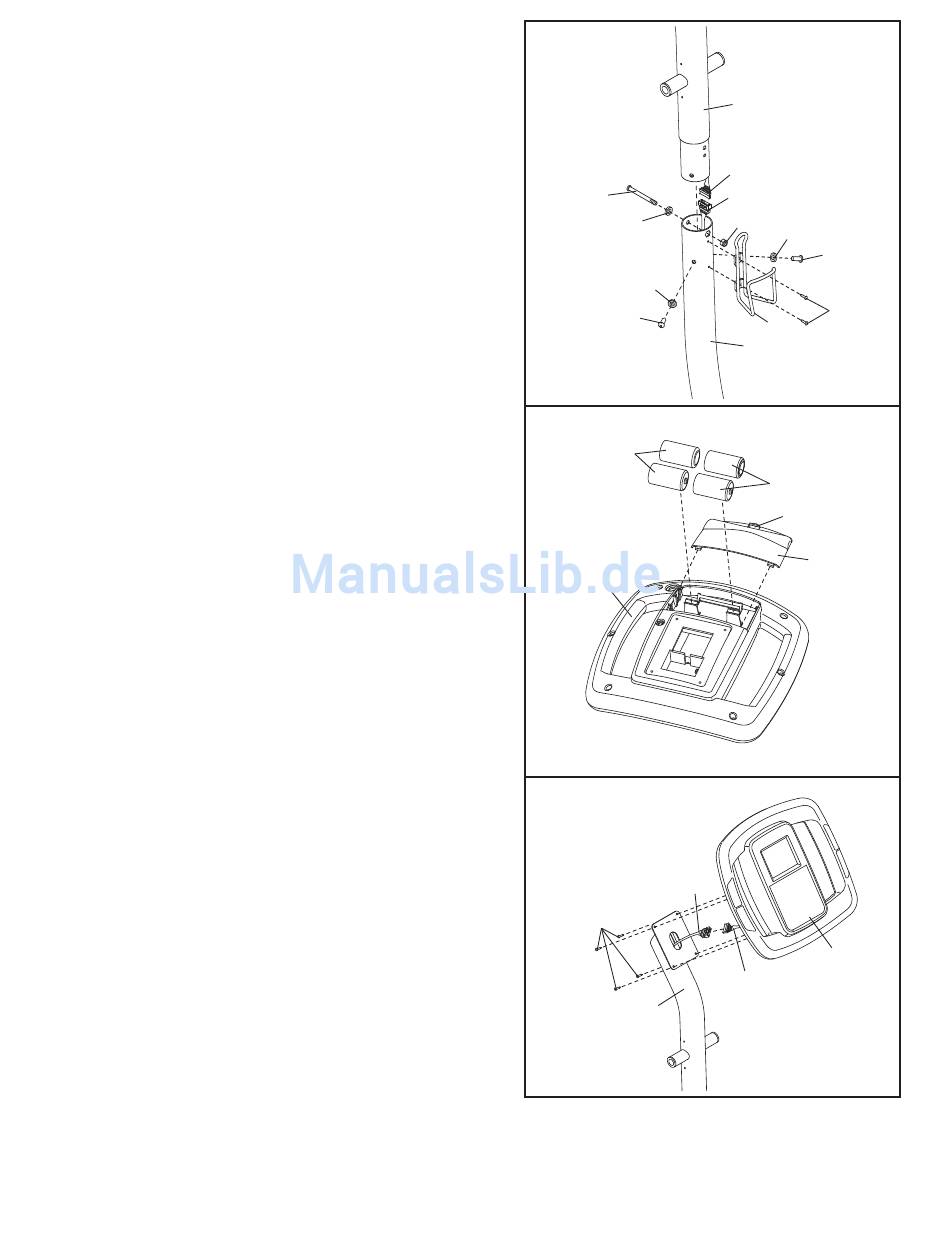

5. Während eine andere Person den Pfosten (3), in der
angezeigten Position hält, verbinden Sie den oberen
Kablebaum (48) mit dem unteren Kabelbaum (49).
Ziehen Sie vorsichtig am oberen Ende des oberen
Drahthalter um Schlaffheit zu vermeiden, und ste-
cken Sie den Pfosten in die Basis (1). Bringen Sie den
Pfosten mit einer M8 x 69mm Linsenschraube (80),
einem M8 Federring (90) und einer M8 Kontermutter
(79) an. Ziehen Sie die Linsenschraube noch nicht
fest; achten Sie darauf, dass die Kontermutter im
sechseckigen Loch der Basis steckt.
Dann schrauben Sie mit der Hand zwei M8 x 23mm
Linsenschraube (84) mit M8 Federringen (90) in die
Basis (1). Ziehen Sie die Schlossschrauben noch
nicht an.
Bringen Sie den Wasserflaschenhalter (22) mit zwei
M4 x 14mm Schrauben (104) an der Basis (1) an.
6. Der Computer (5) braucht vier 1,5V (D) Batterien; alkali-
sche Batterien sind empfohlen. Drücken Sie auf die
Klappe des Batteriedeckels und entfernen Sie ihn.
Dann legen Sie vier Batterien ins Batteriefach ein.
A chten Sie darauf, dass die Batterien zeichnungsge-
mäß im Batteriengehäuse ausgerichtet sind. Schließen
Sie wieder die Batteriendeckung.
7. Lassen Sie eine zweite Person den Computer (5) an den
Pfosten (3) halten, verbinden Sie den Kabelbaum des
Computers mit dem oberen Kabelbaum (48). Führen Sie
den zusätzlichen Drahthalter in den Pfosten ein. Dann
bringen Sie den Computer mit vier M4 x 16mm
Halbrundschraube (101) am Pfosten an. Achten Sie
darauf, dass Sie die Drahthalter nicht einklemmen.
5
80
90
90
84
6
Batterien
5
7
101
3
7
3
48
49
79
90
84
104
22
1
Batterien
Klappe
Batterie-
abdeckung
48
5
Kabelbäume
