Anschluss Stromversorgung 230 V
Die Stromversorgung ist über den Eingang an der Geräte-
rückseite (UB1) an Anschlussklemme (X0) anzuschließen.
Die Stromversorgung ist über den Eingang an der Geräte-
rückseite (UB1) an Anschlussklemme (X0) anzuschließen.
Der 230-V-Anschluss ermöglicht eine maximale Leis-
tungszuführung zur Zusatzheizung von 4,5 kW. Der An-
schluss sollte gemäß dem Schaltplan im Benutzerhand-
buch erfolgen.
Einen detaillierten Schaltplan finden Sie im Unterab-
schnitt „Schaltpläne" .

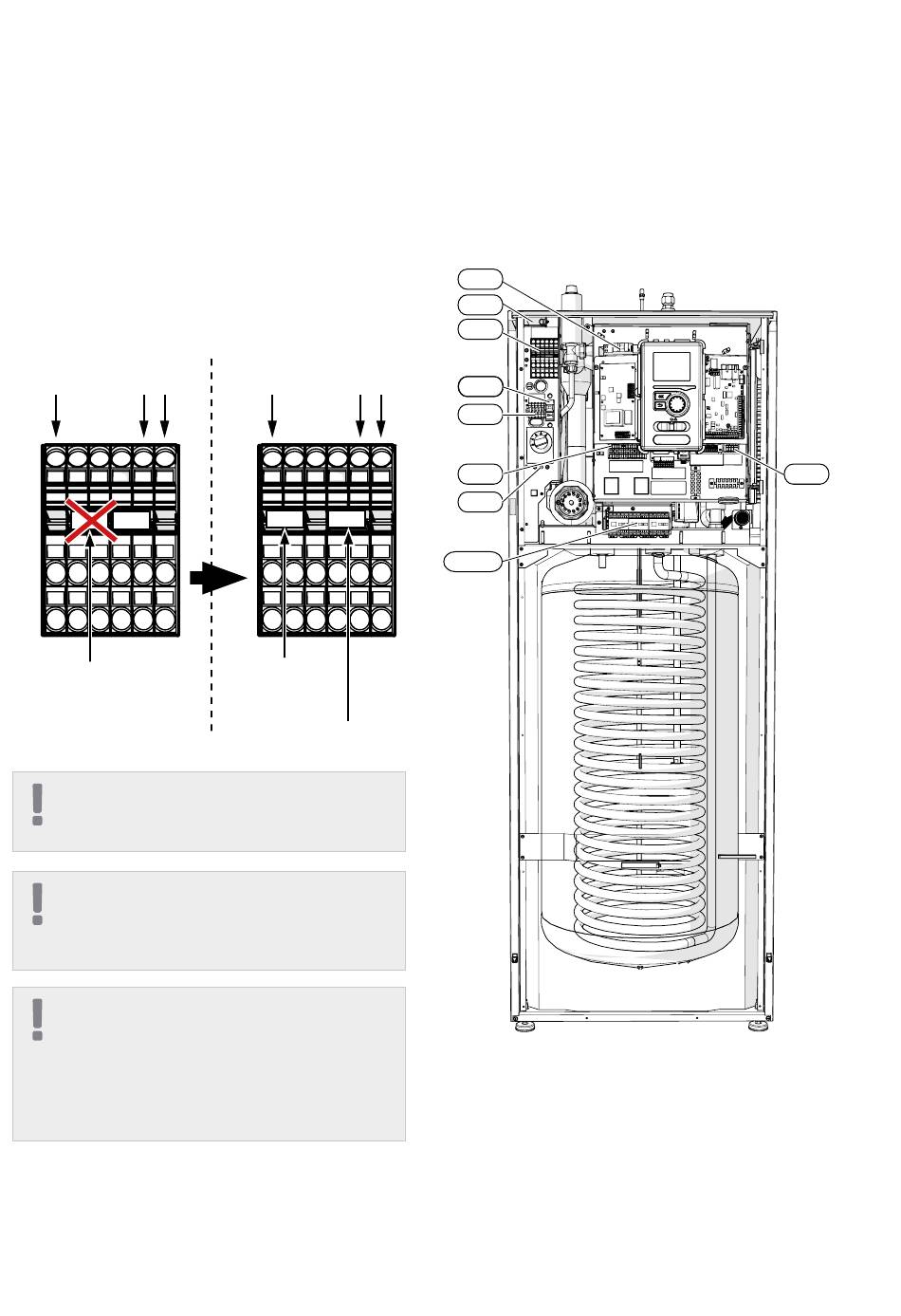

Schaltplan – Anschluss Stromversorgung
230 V
L
N PE
X0
AM ANSCHLUSS DER
LEITUNGEN L2 UND L3
DARF KEINE BRÜCKE
INSTALLIERT WERDEN!
ACHTUNG
Bei Verwendung eines 230-V-Anschlusses beträgt die
maximale Leistung der in BA-SVM 10-200 verwende-
ten Zusatzheizung 4,5 kW.
ACHTUNG
Bei einer Stromversorgung mit Doppeltarif empfiehlt
es sich, den Neutralleiter vom Stromkreis (Zähler)
anzuschließen (insbesondere bei Verwendung eines
230-V-Anschlusses).
ACHTUNG
Am Anschluss der Leitungen L2 und L3 darf keine Brü-
cke installiert werden. Dies kann zu Schäden an Gerät
und elektrischem System führen.
Der Hersteller haftet nicht für Schäden, die aus einer
Missachtung der oben genannten Anweisungen resul-
tieren.
NIBE BA-SVM 10-200
L
N PE
X0
Setzen eine
Brücke ein, um die
230-V-Stromversor-
gung anzuschließen.
Entfernen Sie die Brü-
cke, um die Doppelta-
rifsteuerung zu nutzen.
Sicherungsautomat
Die automatische Heizungsregelung, die Umwälz-
pumpe und ihre Verkabelung in BA-SVM 10-200 sind
intern mit dem Sicherungsautomaten C10 (FA1) ab-
gesichert. Die Außeneinheit AMS 10 und das Zube-
hör sind mit dem Sicherungsautomaten B20 (FA2)
intern in BA-SVM 10-200 abgesichert.
Anschluss
FA1
UB1
X0
FA2
X10
X1
FD1
K1A-K3A
Abschnitt 6 |
Elektrische Anschlüsse
X2
31
