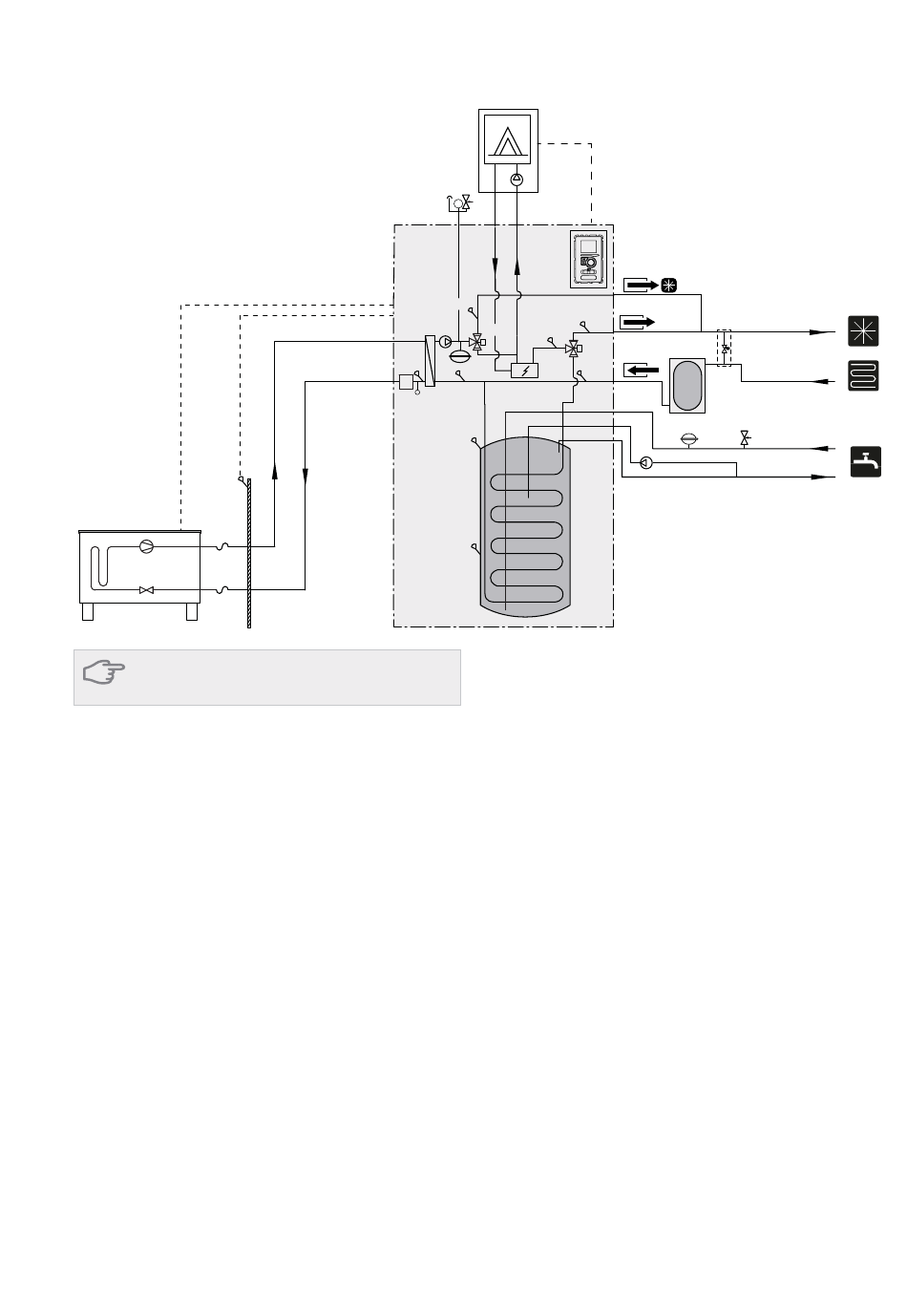

Prinzipskizze mit Anschluss einer zusätzlichen Wärmequelle
-EB101
HINWEIS
Die empfohlene maximale Leistung der zusätzlichen
Wärmequelle darf 15 kW nicht überschreiten.
• Es empfiehlt sich,
einem Raum mit Bodenablauf zu installieren, der
zudem vor Frost geschützt ist.
• Der Boden muss ausreichend tragfähig sein, im
Idealfall aus Beton.
• BA-SVM 10-200 muss mit der Rückseite zur
Wand aufgestellt werden. Stellen Sie das Gerät
möglichst nicht an der Wand zu anderweitig ge-
nutzten Räumen auf, in denen die Geräuschent-
wicklung störend sein könnte.
• Das Gerät kann mithilfe der einstellbaren Füße
nivelliert werden.
• Verlegen Sie die Rohre so, dass sie nicht an der
Wand zu einem Schlaf- oder Wohnzimmer verlau-
fen, in dem die Geräuschentwicklung als störend
empfunden werden könnte.
• Denken Sie daran, für künftige Wartungsarbeiten
einen Freiraum von ca. 800 mm vor dem Gerät
und ca. 500 mm über dem Gerät einzuhalten.
14 Abschnitt 4 | Rohranschlüsse
-BT1
BA-SVM 10-200 in
P
XL19 XL18
EQ-BT25/BT64
-GP12
-QN12
-BT63
-BT15
-BT3
HS1 -BP4
P
-BT7
-BT6

Empfohlene Montagereihenfolge

1. Schließen Sie BA-SVM 10-200 an die Zentralhei-
zung sowie an die Leitungen des Kühl- und des
Brauchwassersystems an.
2. Installieren Sie die Kältemittelrohre.
3. Schließen Sie die Stromwandler, die Außen-
lufttemperaturfühler, die Kabel zwischen BA-
SVM 10-200 und AMS 10 sowie die Kabel für die
Kommunikation und die Stromversorgung an.
4. Schließen Sie BA-SVM 10-200 an das Stromnetz
(230 V oder 400 V) an.
5. Fahren Sie gemäß den Inbetriebnahmeanwei-
sungen im Kapitel Inbetriebnahme und Regelung
fort.
XL10
-BT25
XL1
-QN10
-BT71
XL2
-GP11
BA-SVM 10-200
