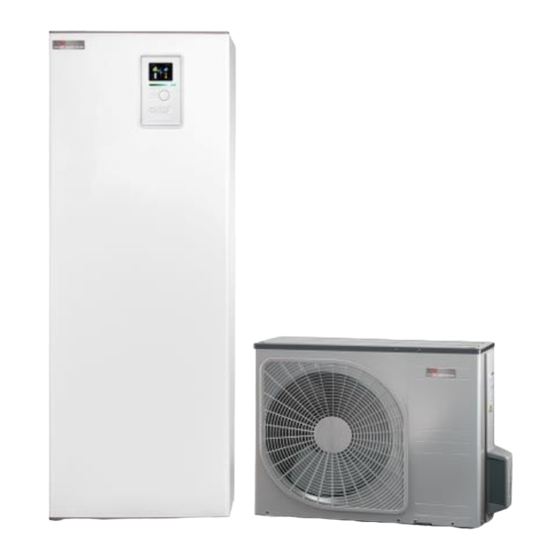

Nibe BA-SVM 10-200 Installations- Und Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Wärmepumpen
  5. BA-SVM 10-200
  6. Installations- und benutzerhandbuch
Nibe BA-SVM 10-200 Installations- Und Benutzerhandbuch

Nibe BA-SVM 10-200 Installations- Und Benutzerhandbuch

Inneneinheit für luft-wasser-systeme vom typ split
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

25-08-2020
631042-1 DE
Inneneinheit für Luft-Wasser-Systeme vom
Typ Split
NIBE BA-SVM 10-200
INSTALLATIONS- UND BENUTZERHANDBUCH
21.01.2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe BA-SVM 10-200

Inhaltszusammenfassung für Nibe BA-SVM 10-200

  • Seite 1 25-08-2020 INSTALLATIONS- UND BENUTZERHANDBUCH 631042-1 DE Inneneinheit für Luft-Wasser-Systeme vom Typ Split NIBE BA-SVM 10-200 21.01.2019...

  • Seite 3: Inhaltsverzeichnis

    Beiliegende Komponenten __________________ 7 Menüsystem ___________________________37 3 Aufbau der Inneneinheit 9 Steuerung ________ ______________________ BA-SVM 10-200 _________________________ 8 Menü 1 – RAUMKLIMA ___________________40 Menü 2 – BRAUCHWASSER ________________41 Menü 3 – INFO __________________________41 4 Rohranschlüsse ________________ Menü 4 – MEIN SYSTEM __________________42 Allgemeine Informationen __________________10 Menü...

  • Seite 4: Wichtige Informationen

    Fachperso- Geräts zu beachten sind. nal auszuführen sind. Kennzeichnung Das Gerät darf von Kindern ab ei- BA-SVM 10-200 hat eine CE-Kenn- nem Alter von 8 Jahren, von Perso- zeichnung und gehört der Schutzart nen mit eingeschränkten körperli- IP21 an.

  • Seite 5: Abfallentsorgung

    Ausdehnungsgefäß Partikelfilter Sicherheitsventil Absperrventile Druck im Klimatisierungssystem Anschluss gemäß Prinzipskizze Brauchwasser Absperrventile Mischventil Sicherheitsventil Stromversorgung Kommunikationsverbindung Schaltkreissicherungen Sicherungen, Inneneinheit Hauptsicherung Außentemperaturfühler Raumfühler Stromwandler Sicherungsautomat Fehlerschutzschalter Thermostat auf Reservebetrieb setzen Sonstiges Verbunden mit NIBE BA-SVM 10-200 Abschnitt 1 | Wichtige Informationen...

  • Seite 6: Anlieferung Und Handhabung

    BA-SVM 10-200/6 E – Gerät zur Verwendung mit Beim Hereintragen AMS 10-6, emaillierter Speicher mit Titananode, von BA-SVM 10-200 in ein Gebäude kann das Gerät • BA-SVM 10-200/12 E – Gerät zur Verwendung mit jedoch vorsichtig auf die Rückseite gelegt werden.

  • Seite 7: Aufstellungsort

    Sie sorgfältig darauf, keine Kabel zu beschädigen. Entfernen Sie dann die Frontabde- ckung, indem Sie sie nach oben heben. 3. Lösen Sie das Kabel zwischen Frontabdeckung und dem Gerät. NIBE BA-SVM 10-200 Abschnitt 2 | Anlieferung und Handhabung...

  • Seite 8: Aufbau Der Inneneinheit

    3 Aufbau der Inneneinheit BA-SVM10-200 XL11 XL10 XL13 XL14 AA23 BT30 K1A-K3A AA27 AA2:X15 AA2:X4 BT64 GP12 QN12 BT12 BT15 BT63 BT71 QN10 BT25 Abschnitt 3 | Aufbau der Inneneinheit NIBE BA-SVM 10-200...
  • Seite 9 Anschluss gasförmiges Kältemittel Hauptplatine Fühlerplatine HVAC-Komponenten AA23 Kommunikationsplatine Ausdehnungsgefäß, geschlossen Relaisplatine QN10 Umschaltventil, Brauchwasser/Klimatisie- Titananodenplatine rungssystem (Nicht bei BA-SVM 10-200 R) QN12 Umschaltventil, Heizung/Kühlung AA27 Relaisplatine GP12 Umwälzpumpe Sicherheitstemperaturbegrenzer Wärmetauscher Sicherungsautomat (Schutz der Innenein- heit) Fühler Sicherungsautomat (Schutz der Auße-...

  • Seite 10: Rohranschlüsse

    Tabelle nicht unterschreiten. Allerdings muss je- des System individuell dimensioniert werden, damit es für ACHTUNG den empfohlenen Volumenstrom ausgelegt ist. Im System vor BA-SVM 10-200 sollte ein spezielles Partikelfilter für Heizungsanlagen installiert werden. Mindestvolumenstrom der Anlage Das Filter schützt das Gerät vor Verschmutzung.

  • Seite 11: Anlagenschema

    Systemvolumen Die Verbindung der Außeneinheit und der Innenein- sicherstellt (siehe Unterabschnitt „Mindestvolumen heit BA-SVM 10-200 mit einem mit Kältemittel gefüll- des Klimatisierungssystems“). ten Rohrsystem schützt die Verbindung im Fall eines Stromausfalls vor Frost. Der Anlagenbetrieb wird Ein unzureichender Volumenstrom in der Zentralhei- über ein modernes Regelgerät gesteuert.
  • Seite 12 -BT64 Sie den Temperaturfüh- ler umplatzieren müssen Prinzipskizze XL19 XL18 XL10 EQ-BT25/BT64 -BT25 -GP12 -QN12 -BT63 -QN10 -BT15 -BT71 -BT3 HS1 -BP4 -BT7 -GP11 -BT1 BA-SVM 10-200 -EB101 -BT6 Abschnitt 4 | Rohranschlüsse NIBE BA-SVM 10-200...

  • Seite 13: Prinzipskizze Des Systems Mit Zweirohrkühlung

    BT64 wird an den AUX-Eingängen angeschlossen. Kühlkreise verwendet. Außerdem ist ein Kältespei- Um die Vierrohrkühlung auszuwählen, rufen Sie cher erforderlich. Der Fühler BT64 sollte im Puffer- Menü 5.2.4 im Bereich SERVICE auf. speicher oder am Kältemittelvorlauf platziert werden. NIBE BA-SVM 10-200 Abschnitt 4 | Rohranschlüsse...

  • Seite 14: Prinzipskizze Mit Anschluss Einer Zusätzlichen Wärmequelle

    • Das Gerät kann mithilfe der einstellbaren Füße Kommunikation und die Stromversorgung an. nivelliert werden. 4. Schließen Sie BA-SVM 10-200 an das Stromnetz • Verlegen Sie die Rohre so, dass sie nicht an der (230 V oder 400 V) an. Wand zu einem Schlaf- oder Wohnzimmer verlau- 5.

  • Seite 15: Abmessungen Und Rohranschlüsse

    Ø15 mm XL10 Anschluss Kühlung Ø22 mm XL11 Anschluss Sicherheitsgruppe Ø22 mm, Manometer XL13 Flüssiges Kältemittel Anschluss 1/4” (BA-SVM 10-200/6) Anschluss 3/8” (BA-SVM 10-200/12) XL18 XL14 Gasförmiges Kältemittel Anschluss 1/2” (BA-SVM 10-200/6) Anschluss 5/8” (BA-SVM 10-200/12) XL18 Anschluss, Rücklauf zur zusätzl. Wärmequelle Ø22 mm...

  • Seite 16: Anschluss Der Inneneinheit

    Kühlmedium versorgte Heiz- und Kühl- (gesondert erhältlich) system. Die Kältemittelrohre sind zwischen der Außeneinheit AMS 10 und der Inneneinheit BA-SVM 10-200 zu ins- HINWEIS tallieren. Die Installation muss gemäß den geltenden Direkt am Kaltwasserzulauf zum BW-Speicher muss zwingend eine geeignete Sicherheitsgruppe instal- Normen und Vorschriften ausgeführt werden.

  • Seite 17: Spezifikationen Der Kältemittelrohre

    Achten Sie darauf, dass kein Wasser oder Ø 9,52 Schmutz in die Kältemittelrohre eindringen kann. 0,7~1,3 Ø 15,88 Die Wärmepumpe kann durch Verschmutzungen 0,0~0,5 Ø 6,35 in den Rohren beschädigt werden. 1,0~1,5 Ø 12,7 NIBE BA-SVM 10-200 Abschnitt 4 | Rohranschlüsse...

  • Seite 18: Druckprüfung Und Dichtheitsprüfung

    Druckprüfung und Dichtheitsprüfung HINWEIS Die maximal zulässige Länge der Kältemittelrohre be- Sowohl BA-SVM 10-200 als auch AMS 10 sind trägt 30  m. Allerdings muss bei Überschreitung einer werksseitig auf Druck und Dichtheit geprüft, aber die Länge von 15  m die Kältemittelmenge im System er- Rohrverbindungen zwischen den Geräten müssen...
  • Seite 19 Anschlüsse Allgemeine Informationen NIBE SPLIT lässt sich auf unterschiedliche Weise an- schließen. Weitere Informationen zu den Anschluss- möglichkeiten finden Sie auf www.nibe.eu. AMS 10-6 AMS 10-8 AMS 10-12 Max. Druck, Klimatisierungssystem 0,3 MPa (3 bar) Höchste empfohlene Vor-/Rücklauftemperatur bei Normaußentempe- 55/45 °C...

  • Seite 20: Installationsmöglichkeiten

    Wert überschreitet, müssen Sie einen Druckminde- Anschluss der Inneneinheit rer verwenden. Während das Wasser im Speicher BA-SVM 10-200 ist nicht mit Absperrventilen für die erhitzt wird, steigt der Druck. Aus diesem Grund Zentralheizung, das Brauchwassersystem oder die muss jeder Speicher mit einem geeigneten Sicher- elektrische Zusatzheizung ausgestattet.

  • Seite 21: Anschluss Der Vierrohrkühlung

    ECS 41-Set installiert haben, können Sie über das Regelgerät einen zusätz- lichen Heiz-/Kältekreis aktivieren. -BT25 Zusätzliches Zubehör und die jeweiligen Anschluss- möglichkeiten und -methoden werden in den Anlei- tungen für AXC 30 und ECS 41 beschrieben. NIBE BA-SVM 10-200 Abschnitt 4 | Rohranschlüsse...

  • Seite 22: Brauchwasserzirkulation

    Sie es an der Gehäuseoberseite heraus (durch die XL5-Öffnung). 6. Bringen Sie eine Umwälzpumpe am Ausgang des von BA-SVM 10-200 kommenden Rohrs an und ver- binden Sie deren Steuerung mit dem Regelgerät. Bringen Sie Schaltkasten und Frontverkleidung wieder in Position.

  • Seite 23: Außeneinheit

    „Heavy side“ gekennzeichneten Seite Stellen Sie die AMS 10 Wärmepumpe nicht direkt auf dem anzuheben. Zum Aufstellen von AMS 10 werden zwei Rasen oder einem anderen instabilen Untergrund auf. Personen benötigt. NIBE BA-SVM 10-200 Abschnitt 5 | Außeneinheit AMS 10...

  • Seite 24: Heben Von Der Palette Zum Endgültigen Aufstellungs- Ort

    Bestimmungen und Vorschriften). • Verwenden Sie bei Installationen, bei denen es im Kondenswasserschlauch zur Luftzirkulation kom- men kann, einen Siphon. • Die Isolierung muss an der Unterseite der Konden- satauffangwanne dicht abschließen. Abschnitt 5 | Außeneinheit AMS 10 NIBE BA-SVM 10-200...

  • Seite 25: Ableitung In Das Fallrohr

    Siphon verfügen, der eine Luftzirkulation im Schlauch unterbindet. • Die Installationslänge lässt sich mithilfe der Si- phongröße anpassen. HINWEIS Wird keine der empfohlenen Alternativen genutzt, muss anderweitig für eine ausreichende Kondensata- bleitung gesorgt werden. NIBE BA-SVM 10-200 Abschnitt 5 | Außeneinheit AMS 10...

  • Seite 26: Abmessungen

    Abmessungen AMS 10-6 40º 40º AMS 10-8 30º 30º Abschnitt 5 | Außeneinheit AMS 10 NIBE BA-SVM 10-200...
  • Seite 27 AMS 10-12 NIBE BA-SVM 10-200 Abschnitt 5 | Außeneinheit AMS 10...

  • Seite 28: Aufstellungsort

    Schallquelle, Aufnahme durch die Atmosphä- re, Untergrund, Oberflächenreflexion, Abschirmung durch Hindernisse. Geräuschpegel AMS 10-6 AMS 10-8 AMS 10-12 Schallleistungspegel nach EN 12102 bei 7/35  °C (Nenn- wert)* Schallleistungspegel bei 2 m Abstand (Nennwert)*. dB(A) *Freiraum Abschnitt 5 | Außeneinheit AMS 10 NIBE BA-SVM 10-200...

  • Seite 29: Elektrische Anschlüsse

    ACHTUNG Wenn SF1 in die Stellung „ “ gebracht wird, schal- Sicherheitstemperaturbegrenzer tet BA-SVM 10-200 das Ventil QN10 auf die Zentral- Kabeldurchführung heizung um und die Heizung erfolgt nach Thermostat BT30. Solange sich der Schalter in der Stellung „ “...

  • Seite 30: Anschlüsse

    Anschlussklemmen der Inneneinheit geeigne- tes Werkzeug. ACHTUNG Bei Verwendung eines 400-V-Anschlusses beträgt die maximale Leistung der in BA-SVM 10-200 verwende- ten elektrischen Zusatzheizung 9 kW. ACHTUNG Bei einer Stromversorgung mit Doppeltarif empfiehlt es sich, den Neutralleiter vom Stromkreis (Zähler) an- zuschließen.

  • Seite 31: Schaltplan - Anschluss Stromversorgung

    Anschluss Stromversorgung 230 V Die automatische Heizungsregelung, die Umwälz- Die Stromversorgung ist über den Eingang an der Geräte- pumpe und ihre Verkabelung in BA-SVM 10-200 sind rückseite (UB1) an Anschlussklemme (X0) anzuschließen. intern mit dem Sicherungsautomaten C10 (FA1) ab- Die Stromversorgung ist über den Eingang an der Geräte- gesichert.

  • Seite 32: Einstellungen

    Das die Geräte verbindende Kabel muss an die tung Stromversorgungsklemme (TB) an AMS 10 und an die Klemme (X0) an BA-SVM 10-200 angeschlossen Die maximale Leistung der elektrischen Zusatzhei- werden. zung beträgt 9 kW (3 x 400 V). Die Leistung der Elek- troheizpatrone ist in 3 Stufen unterteilt.

  • Seite 33: Inbetriebnahme Und Regelung

    Position „ “ befindet. 2. Stellen Sie sicher, dass das Ablassventil vollstän- dig geschlossen ist und der Sicherheitstempera- turbegrenzer (FD1) nicht aktiviert wurde. 3. Kompatible NIBE Luft/Wasser-Wärmepumpen sind im Abschnitt „Installationsmöglichkeiten“ aufgeführt. Befüllen und Entlüften Befüllen des Brauchwasserspeichers in BA-SVM 10-200 Öffnen Sie den Brauchwasserzulauf an der am höchs-...

  • Seite 34: Inbetriebnahme

    Umwälzpumpe Inbetriebnahme Pumpendrehzahl ACHTUNG Die Inbetriebnahme des Systems muss von entsprechend Die Umwälzpumpe in BA-SVM 10-200 ist frequenz- ausgebildetem Fachpersonal durchgeführt werden! gesteuert und wird automatisch über das Regelgerät und auf Basis des aktuellen Heizbedarfs geregelt. Inbetriebnahme der Wärmepumpe: Schalten Sie die Stromversorgung von BA-SVM 10-200 ein und prüfen Sie, ob die Außeneinheit...

  • Seite 35: Navigation Im Startassistenten

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mit- hilfe des Wählrads durchblättert werden können. NIBE BA-SVM 10-200 Abschnitt 7 | Inbetriebnahme und Regelung...

  • Seite 36: Steuerung - Einführung

    Das Wählrad kann nach rechts oder links gedreht werden. Sie können: • zwischen Menüs und Optionen wechseln • Werte erhöhen oder verringern • zwischen den Seiten in mehrseitigen Anwei- sungen wechseln (z.  B. Hilfetext und War- tungsinformationen) Abschnitt 8 | Steuerung – Einführung NIBE BA-SVM 10-200...

  • Seite 37: Systemmenü

    Unterabschnitt „MENÜ 3“ . Dieses Symbol zeigt an, ob eine Menü 4 – MEINE ANLAGE Verbindung zwischen Regelgerät und NIBE Uplink besteht. Einstellung von Uhrzeit, Datum, Sprache, Display, Be- triebsmodus usw. Siehe Informationen im Hilfemenü Dieses Symbol zeigt die tatsäch- oder Benutzerhandbuch Unterabschnitt „MENÜ 4“ .

  • Seite 38: Steuerung

    Markieren Sie die gewünschte Option. Eine der Optionen ist vorausgewählt (weiß). 2. Drücken Sie die OK-Taste, um die ge- wählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Abschnitt 8 | Steuerung – Einführung NIBE BA-SVM 10-200...

  • Seite 39: Verwendung Der Virtuellen Tastatur

    Um den Zeichensatz zu wechseln, drücken Sie die Zurück-Taste. Wenn für ein Menü nur ein Zei- chensatz verfügbar ist, erscheint die Standardtastatur automatisch. Nach erfolgter Eingabe markieren Sie „OK“ und drücken die OK-Taste. NIBE BA-SVM 10-200 Abschnitt 8 | Steuerung – Einführung...

  • Seite 40: Steuerung

    1.9.3.1 – Heizung 1.9.3.2 – Kühlung 1.9.4 – Raumfühlereinstel- lungen 1.9.5 – Kühleinstellungen 1.9.6 – Ventilatorrückstell- zeit 1.9.7 – Eigene Kurve 1.9.7 .1 – Heizung 1.9.7 .2 – Kühlung 1.9.8 – Punktverschiebung Zubehör ERS erforderlich. Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...

  • Seite 41: Menü 2 - Brauchwasser

    2.9 – Erweitert 2.9.1 – Periodische Erhöhung 2.9.2 – BW-Zirk. Menü 3 – INFO 3 – INFO 3.1 – Serviceinfo 3.2 – Verdichterinfo 3.3 – ZH-Info 3.4 – Alarmprotokoll 3.5 – Raumtemperaturprotokoll Zubehör AXC 30 erforderlich. NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 42: Menü 4 - Mein System

    4.9.2 – Automoduseinst. 4.9.3 – Gradminuteneinstel- lung 4.9.4 – Werks. Voreinst. Benutzer 4.9.5 – Schema Blockie- rung 4.9.6 – Zeitplan SR-Modus Zubehör POOL 40 erforderlich. Zubehör SMS 40 erforderlich. Zubehör EME 20 erforderlich. Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...

  • Seite 43: Menü 5 - Service

    Zubehör AXC 30 Zubehör SOLAR 40 erforderlich. erforderlich. Zubehör ERS Zubehör MODBUS 40 erforderlich. erforderlich. Zubehör ECS Zubehör F135 NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung erforderlich. Zubehör OPT 10 erforderlich. Zubehör HTS 40 erforderlich. Zubehör EMK 300...

  • Seite 44: Startassistent

    1/16 Sprache In diesem Menü legen Sie die Sprache des Regelge- räts fest. Werkseinstellung: VS-Messer / Wärmemengen- Werkseinstellung: English zähler 1 (nur BA-SVM 10-200 EM) 2/16 Informationen 5/16 Raumfühlereinstellungen In diesem Menü werden Informationen zum Startas- sistenten angezeigt. In diesem Menü können Sie die Einstellungen für den 3/16 Strömungseinst.

  • Seite 45: 9/16 Datum Und Uhrzeit

    8/16 Installierte Slaves In diesem Menü können Sie Slave-Geräte auswäh- len. Für weitere Informationen wählen Sie „ ? “. Werkseinstellung: Ausführliche Informationen zu den Kurveneinstellun- Slave 1: aktiviert (EB101) gen finden Sie unter „Benutzereinstellungen“ . NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 46: Benutzereinstellungen

    Menü 1 – Raumklima In diesem Menü können Sie den Betriebsmodus für Im Menü RAUMKLIMA nehmen Sie die Einstellun- BA-SVM 10-200 einstellen. Für weitere Informationen gen für das Klimatisierungssystem vor. Es umfasst wählen Sie „ ? “ . mehrere Untermenüs. Rechts neben den Menüs Werkseinstellung: auto werden auf dem Display Statusinformationen für das...

  • Seite 47: Menü 1.3 - Zeitliche Steuerung

    Sie die neue Einstellung durch Drücken der OK-Taste. Kurve 0 ist Ihre eigene Kurve, die in Menü  1.9.7 er- stellt wird. Dieses Menü ist für fortgeschrittene Benutzer vorge- sehen. Es besitzt mehrere Untermenüs. NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 48: Menü 1.9.2 - Externe Justierung

    Wählen Sie in Menü 1.9.3 Heizung oder Kühlung aus. Im nächsten Menü (min. Vorl.temp. Heizung/Kühlung) stellen Sie die minimale Vorlauftemperatur des Klima- tisierungssystems ein. Dementsprechend berechnet BA-SVM 10-200 niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Abschnitt 9 | Steuerung...

  • Seite 49: Menü 1.9.8 - Punktverschiebung

    Menü 1.9.5 – Kühlung Menü 1.9.8 – Punktverschiebung Sie können BA-SVM 10-200 nutzen, um die Kühlung Hier können Sie eine Heizkurvenänderung bei einer des Hauses in der warmen Jahreszeit zu regeln. Für bestimmten Außenlufttemperatur festlegen. Um die weitere Informationen wählen Sie „ ? “.

  • Seite 50: Menü 2.3 - Zeitliche Steuerung

    Sie zunächst in der Zeile Normal – Im Normalbetrieb wird eine größere Brauch- „Alle“ die entsprechenden Werte ein und ändern an- wassermenge bereitet, was für die meisten Haushal- schließend die gewünschten Tage. Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...

  • Seite 51: Menü 2.9.1 - Periodische Erhöhung

    Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Die Informa- tionen werden auf mehreren Seiten angezeigt. Drehen Sie das Wählrad, um zwischen den Seiten hin- und her- zublättern. Für weitere Informationen wählen Sie „ ? “. Abschnitt 9 | NIBE BA-SVM 10-200 Steuerung...
  • Seite 52 Um die Fehlersuche zu vereinfachen, wird hier der Be- In diesem Menü können Sie die Internetverbindung triebszustand der Wärmepumpe zum Zeitpunkt der von BA-SVM 10-200 konfigurieren. Für weitere Infor- mationen wählen Sie „ ? “. Alarmauslösung gespeichert. Es werden Informationen zu den letzten 10 Alarmen angezeigt.
  • Seite 53 Bei Auswahl von 0 wird die aktuelle sierungssysteme ohne Raumfühler. Außenlufttemperatur herangezogen. Für weitere In- formationen wählen Sie „ ? “. Die Urlaubseinstellung beginnt 00:00 Uhr am Start- datum und endet 23:59 Uhr am Stoppdatum. NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 54: Menü 4.9.3 - Gradminuteneinstellung

    Einschaltdiff. Zusatzheizung: 400 GM Diff. zw. ZH-Stufen: 30 GM HINWEIS Ein höherer Wert für „Start Verdichter“ bewirkt häufi- gere Verdichterstarts, was zu einem höheren Verdich- terverschleiß führt. Ein zu geringer Wert kann eine ungleichmäßige Raumtemperatur verursachen. Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...

  • Seite 55: Untermenüs Für Die Wartung

    Verdichter- bzw. Zusatzheizungsbetrieb ein. Luxusbetrieb „Max. Diff. ZH“ kann nie größer sein als „Max. Diff. Einstellbereich Starttemp. Luxus: 5–65 °C Verdichter“. Werkseinstellung Starttemp. Luxus: 45 °C Einstellbereich Stopptemp. Luxus: 5–65 °C Werkseinstellung Stopptemp. Luxus: 49 °C NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 56: Menü 5.1.4 - Alarmmaßnahmen

    Hier legen Sie die fünf wählbaren Ventilatorgeschwin- digkeiten fest. HINWEIS Ein falsch eingestellter Luftvolumenstrom kann das Gebäude auf Dauer beschädigen und eventuell auf- grund der Aktivierung der elektrischen Zusatzheizung den Energieverbrauch erhöhen. Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...
  • Seite 57 Zubehör aktivieren. Regelgeräts mit verschiedenen Standards. Die Nut- zung dieses Menüs zu anderen Zwecken kann dazu führen, dass Ihre Anlage nicht wie vorgesehen funk- tioniert. Dieses Menü enthält mehrere Untermenüs, eines für jeden Standard. NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 58: Menü 5.2.4 - Zubehör

    Um diese Menüfunktion aktivieren zu können, Funktion „BA-SVM Vierrohrkühlung“ aus. müssen Sie Zubehör AXC 30 installieren und im Menü 5.2.4 – Zubehör aktivieren. Eine ausführliche Beschreibung der Programmierung von Zubehör finden Sie im Handbuch zum jeweiligen Zubehör. Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...
  • Seite 59 Regelgeräts und eventuell angeschlossenes Zu- Eine ausführliche Beschreibung der Programmierung behör eine Zwangssteuerung veranlassen. von Zubehör finden Sie im Handbuch zum jeweiligen Zubehör. Dieses Menü dient dem Test der einzelnen Kompo- nenten von BA-SVM 10-200. NIBE BA-SVM 10-200 Abschnitt 9 | Steuerung...

  • Seite 60: Menü 5.9 - Bodentrocknung

    Periodisch: Die Ladepumpe startet und stoppt 20 s vor det werden soll, legen Sie dies in Menü 4.2 fest. bzw. nach dem Verdichter in der Wärmepumpe. Drehzahl beim Betrieb Heizung, Brauchwasser, Pool, Kühlung Einstellbereich: auto / periodisch Werkseinstellung: auto Abschnitt 9 | Steuerung NIBE BA-SVM 10-200...

  • Seite 61: Einstellungen Kühlbetrieb

    Werkseinstellung: Einstellungen Kühlbetrieb In den Werkseinstellungen des BA-SVM 10-200 Re- gelgeräts ist die Kühlung deaktiviert und muss in Menü  5.11.1.1 aktiviert werden, bevor sie gestartet werden kann. Werkseinstellung: In diesem Menü stellen Sie ein, mit welcher Dreh- zahl die GP10 Umwälzpumpe im aktuellen Betriebs- modus arbeiten soll.

  • Seite 62: Service

    Die externe Zusatzheizung ist aktiv, wenn sie mit dem 1,246 0,691 Reservebetriebsrelais (K1, Anschlussklemme X1) ver- 1,061 0,607 bunden ist. Stellen Sie sicher, dass das Heizungsmedi- 0,908 0,533 um durch die externe Zusatzheizung zirkuliert. 0,779 0,469 0,672 0,414 Abschnitt 10 | Wartungsdienst NIBE BA-SVM 10-200...

  • Seite 63: Update Starten

    ACHTUNG Wenn die Aktualisierung vorzeitig abgebrochen wird (z. B. aufgrund eines Stromausfalls), kann die vorherige Softwareversion wiederhergestellt werden. Halten Sie dazu beim Start die OK-Taste gedrückt, bis die grüne Lampe aufleuchtet (nach ca. 10 s). NIBE BA-SVM 10-200 Abschnitt 10 | Wartungsdienst...

  • Seite 64: Menü 7 .3 - Einstellungen Verwalten

    3. Die aktuellen Werte des Regelgeräts werden in einer Datei auf dem USB-Stick abgelegt. Die Spei- cherung erfolgt im vorgegebenen Intervall, bis „Aktiviert“ deaktiviert wird. ACHTUNG Deaktivieren Sie „Aktiviert“ , bevor Sie den USB-Stick trennen. Abschnitt 10 | Wartungsdienst NIBE BA-SVM 10-200...

  • Seite 65: Entleeren Des Brauchwasserspeichers

    Beim Entleeren des Heizkreises/Klimatisierungssys- tems kann heißes Wasser austreten. Verbrühungsge- fahr! Schließen Sie einen Schlauch an das externe Ab- lassventil des Systems an. 2. Öffnen Sie dann das Ablassventil, um die Hei- zungsanlage zu entleeren. NIBE BA-SVM 10-200 Abschnitt 10 | Wartungsdienst...

  • Seite 66: Komfortstörung

    – Rufen Sie Menü  4.2 auf. Wenn der Automatik- „Hilfsbetrieb“ auszuwählen, behebt nicht das Prob- modus ausgewählt ist, legen Sie in Menü  4.9.2 lem, das den Alarm ausgelöst hat. Die Statusanzeige einen höheren Wert für „Heizungsstopp“ fest. leuchtet daher weiterhin rot. Abschnitt 11 | Komfortstörung NIBE BA-SVM 10-200...

  • Seite 67: Nur Zusatzheizung

    – Rufen Sie Menü 4.7 auf und wählen Sie „Aus“ . • Externer Schaltkontakt zur Änderung der Raumer- HINWEIS Bei einer Inbetriebnahme ohne NIBE Luft/Was- wärmung aktiviert. ser-Wärmepumpe kann auf dem Display ein Kommu- – Kontrollieren Sie eventuelle externe Schaltkon- nikationsalarm erscheinen.

  • Seite 68: Zubehör

    Die Kommunikation erfolgt in diesem Fall über MODBUS-RTU. Art.-Nr. 067 144 Fernbedienung RMU 40 Über RMU 40 kann die Wärmepumpe von einem an- deren Wohnungsbereich als dem Standort der Einheit aus gesteuert und überwacht werden. Art.-Nr. 067 064 Abschnitt 12 | Zubehör NIBE BA-SVM 10-200...

  • Seite 69: Anschluss Des Kvr-Zubehörs

    2. Montieren Sie den Fehlerschutzschalter RCD. kabel 3. Verwenden Sie Sicherung (F3) in Abhängigkeit Länge Sicherung (F3) Art.-Nr. T 100 mA/250 V 718 085 T 250 mA/250 V 518 900* T 500 mA/250 V 718 086 *Werkseitig montiert NIBE BA-SVM 10-200 Abschnitt 12 | Zubehör...

  • Seite 70: Technische Daten

    13 Technische Daten Abmessungen und Rohranschlüsse 93,5 92,5 87 63 55 600,5 20–40 Abschnitt 13 | Technische Daten NIBE BA-SVM 10-200...

  • Seite 71: Technische Daten

    Emaille + Titananode (E, E EM) / Edelstahl (R) Max. Brauchwasserkapazität gemäß EN 16147 – 230 Liter. 40 °C Energieeffizienzklasse (gemäß ErP . bei 55 °C Vorlauftemp.) gilt für Paket AMS 10-12 + BA-SVM 10-200/12 und AMS – 10-6 + BA-SVM 10-200/6 Energieeffizienzklasse / Lastprofil (Brauchwasser) –...

  • Seite 72: Performance

    4,5-kW-Elektroheizpatrone, Verdichter aktiv und 35,5 (32) 35,5 (32) 39,5 (40) Schütz K1+K2+K3 angeschlossen (empfohlene Siche- rungsgröße) Max. Betriebsstrom 4,5-kW-Elektroheizpatrone, Schütz K1+K2+K3 angeschlossen, Verdichter inaktiv 19,5 (20) 19,5 (20) 19,5 (20) (empfohlene Sicherungsgröße) Abschnitt 13 | Technische Daten NIBE BA-SVM 10-200...

  • Seite 73: Energieeffizienzkennzeichnung

    Bei den Angaben zur Energieeffizienz des Systems wurde das Regelgerät berücksichtigt. Falls das System um einen externen zusätzlichen Heizkessel oder eine Solarheizung ergänzt wird, muss die Gesamtenergieeffizienz des Systems neu ermittelt werden. NIBE BA-SVM 10-200 Abschnitt 13 | Technische Daten...

  • Seite 74: Energiekennzeichnung

    Energiekennzeichnung Modell AMS10-6 + BA-SVM 10-200/6 E / E EM / R Wärmepumpentyp Luft/Wasser Abluft/Wasser Sole/Wasser Wasser/Wasser Niedrigtemperatur-Wärmepumpe Nein Integrierte Elektroheizpatrone für Zusatzheizung Nein Kombiheizgerät mit Wärmepumpe Nein Klima Mittel Kalt Warm Temperaturanwendung Mittel (55 °C) Niedrig (35 °C) Geltende Normen EN 14825 / EN 16147 , EN 14511 und EN 12102 Wärmenennleistung...
  • Seite 75 Modell AMS10-8 + BA-SVM 10-200/12 E/EM/R Wärmepumpentyp Luft/Wasser Abluft/Wasser Sole/Wasser Wasser/Wasser Niedrigtemperatur-Wärmepumpe Nein Integrierte Elektroheizpatrone für Zusatzheizung Nein Kombiheizgerät mit Wärmepumpe Nein Klima Mittel Kalt Warm Temperaturanwendung Mittel (55 °C) Niedrig (35 °C) Geltende Normen EN 14825 / EN 16147 Wärmenennleistung Jahreszeitbedingte Raumheizungs-Energieef- η...
  • Seite 76 Modell AMS10-12 + BA-SVM 10-200/12 E/EM/R Wärmepumpentyp Luft/Wasser Abluft/Wasser Sole/Wasser Wasser/Wasser Niedrigtemperatur-Wärmepumpe Nein Integrierte Elektroheizpatrone für Zusatzheizung Nein Kombiheizgerät mit Wärmepumpe Nein Klima Mittel Kalt Warm Temperaturanwendung Mittel (55 °C) Niedrig (35 °C) Geltende Normen EN 14825 / EN 16147 Wärmenennleistung Jahreszeitbedingte Raumheizungs-Energieef- η...

  • Seite 77: Schaltpläne

    Schaltpläne NIBE BA-SVM 10-200 Abschnitt 13 | Technische Daten...
  • Seite 78 Abschnitt 13 | Technische Daten NIBE BA-SVM 10-200...
  • Seite 79 NIBE BA-SVM 10-200 Abschnitt 13 | Technische Daten...
  • Seite 80 Technische Daten Abschnitt 13 | NIBE BA-SVM 10-200...
  • Seite 81 NIBE BA-SVM 10-200 Abschnitt 13 | Technische Daten...
  • Seite 82 Abschnitt 13 | Technische Daten NIBE BA-SVM 10-200...
  • Seite 83 Abschnitt 13 | Technische Daten NIBE BA-SVM 10-200...
  • Seite 84 Abschnitt 13 | Technische Daten NIBE BA-SVM 10-200...
  • Seite 85 NIBE BA-SVM 10-200 Abschnitt 13 | Technische Daten...
  • Seite 86 NIBE BA-SVM 10-200...
  • Seite 88 NIBE Group Hannabadsvägen 5 SE-285 32 Markaryd Schweden www.nibe.eu...
