MAV 0628-2

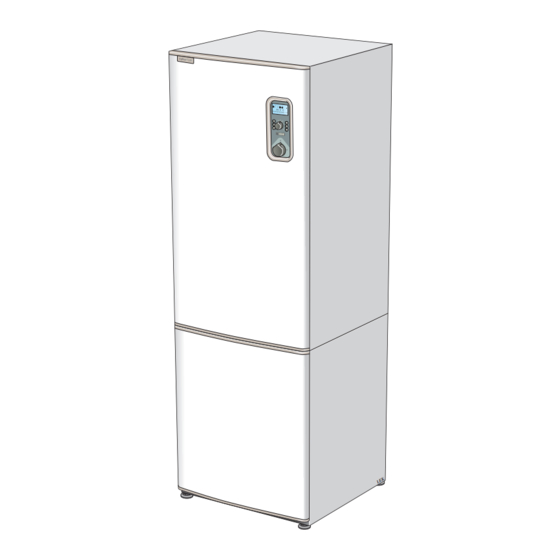

FIGHTER 1220
ELSCHEMA FIGHTER 1220
SE
GB
WIRING DIAGRAM FIGHTER 1220
DE
ELEKTRISCHER SCHALTPLAN FIGHTER 1220
NO
EL-SKJEMA FIGHTER 1220
DK
EL-DIAGRAM FIGHTER 1220
FI
SÄHKÖKYTKENTÄKAAVIO FIGHTER 1220
ES
DIGRAMA ELÉCTRICO FIGHTER 1220
PL
SCHEMAT OBWODU ELEKTRYCZNEGO FIGHTER 1220
ELEKTRICKÉ SCHÉMA ZAPOJENI FIGHTER 1220
CZ
NL
ELEKTRISCH SCHEMA FIGHTER 1220
R
511388
FIGHTER 1220

Werbung

loading

Verwandte Anleitungen für Nibe FIGHTER 1220

Inhaltszusammenfassung für Nibe FIGHTER 1220

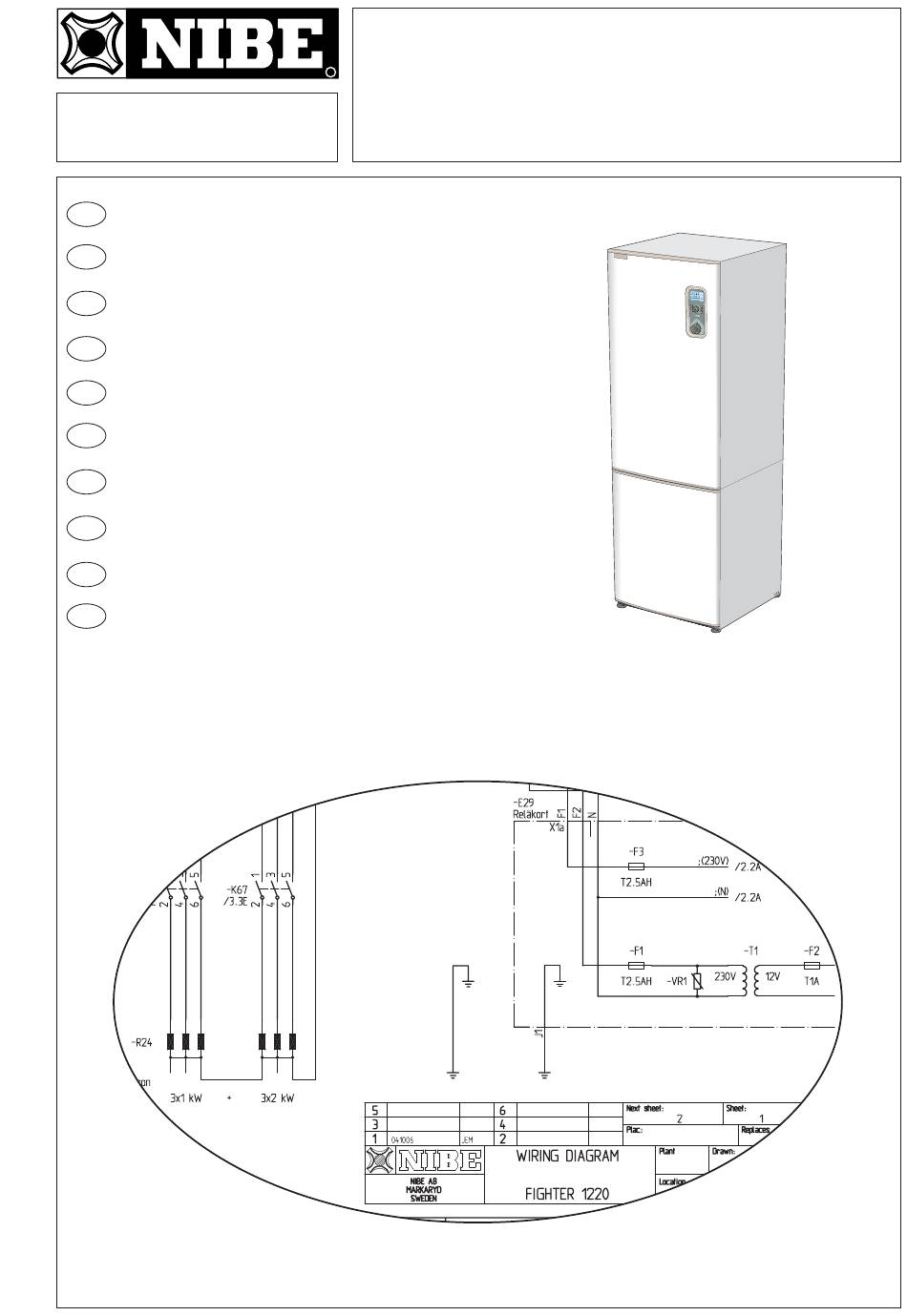

  • Seite 1 FIGHTER 1220 ELSCHEMA FIGHTER 1220 WIRING DIAGRAM FIGHTER 1220 ELEKTRISCHER SCHALTPLAN FIGHTER 1220 EL-SKJEMA FIGHTER 1220 EL-DIAGRAM FIGHTER 1220 SÄHKÖKYTKENTÄKAAVIO FIGHTER 1220 DIGRAMA ELÉCTRICO FIGHTER 1220 SCHEMAT OBWODU ELEKTRYCZNEGO FIGHTER 1220 ELEKTRICKÉ SCHÉMA ZAPOJENI FIGHTER 1220 ELEKTRISCH SCHEMA FIGHTER 1220...
  • Seite 3 1 x 230 V -5 -E29 -K68 -K69 -C61 -F26 -K67 -C14 -D25 -C11 -K10 -K12 -X200 FIGHTER 1220...
  • Seite 4 1 x 230 V -5 FIGHTER 1220...
  • Seite 5 1 x 230 V -5 FIGHTER 1220...
  • Seite 6 1 x 230 V -5 FIGHTER 1220...
  • Seite 7 1 x 230 V -5 FIGHTER 1220...
  • Seite 8 1 x 230 V -8, -12 -E29 -K69 -C61 -F26 -K67 -E97 -D25 -K10 -C14 -X210 -X200 FIGHTER 1220...
  • Seite 9 1 x 230 V -8, -12 FIGHTER 1220...
  • Seite 10 1 x 230 V -8, -12 FIGHTER 1220...
  • Seite 11 1 x 230 V -8, -12 FIGHTER 1220...
  • Seite 12 1 x 230 V -8, -12 FIGHTER 1220...
  • Seite 13 3 x 230 V -E29 -F1A -F1B -K69 -C61 -F26 -K67 -D25 -K10 -K68 FIGHTER 1220...
  • Seite 14 3 x 230 V FIGHTER 1220...
  • Seite 15 3 x 230 V FIGHTER 1220...
  • Seite 16 3 x 230 V FIGHTER 1220...
  • Seite 17 3 x 230 V FIGHTER 1220...
  • Seite 18 3 x 400 V -E29 -Z60 -K69 -C61 -F26 -K67 -D25 -K10 -E97 FIGHTER 1220...
  • Seite 19 3 x 400 V FIGHTER 1220...
  • Seite 20 3 x 400 V FIGHTER 1220...
  • Seite 21 3 x 400 V FIGHTER 1220...
  • Seite 22 3 x 400 V FIGHTER 1220...
  • Seite 23 Varmvattengivare, topp Hot water sensor, top Oberer Brauchwasserfühler Växelventil Reversing valve Wechselventil Extra varmvatten Extra hot water Extra-Brauchwasser Yttre kompensering 1 Temp set back 1 Extern Freigabe 1 Yttre kompensering 2 Temp set back 2 Extern Freigabe 2 FIGHTER 1220...
  • Seite 24 Varmtvandsladeføler, kappe Käyttöveden anturi, vaippa VVGT Varmtvann, top Varmtvandsføler, top Käyttövesianturi, yläosa Vekselventil Omskifterventil Vaihtoventtiili Ekstra varmtvann Ekstra varmtvand Lisäkäyttövesi Ekstern styrning 1 Ydre kompensering 1 Ulkoinen kompensointi 1 Ekstern styrning 2 Ydre kompensering 2 Ulkoinen kompensointi 2 FIGHTER 1220...
  • Seite 25 Zawór rozdzielający Přepínací ventil Activación del agua caliente adicional Aktywacja dodatkowej ciepłej wody Aktivace XTUV Retorno a selección temp 1 Ustawienie zmiany temperatury 1 Teplotní útlumy 1 Retorno a selección temp 2 Ustawienie zmiany temperatury 1 Teplotní útlumy 2 FIGHTER 1220...
  • Seite 26 STL1 Stroomtrafo L1 STL2 Stroomtrafo L2 STL3 Stroomtrafo L3 SV-V2 Mengventiel cv-syst.2 Tarief-stand A Tarief-stand B Buitentemp.voeler CV-pomp syst.1 VBP2 CV-pomp syst.2 Vloeistoftemperatuur VVGM Tapwatertemp. Mantel VVGT Tapwatertemp. Boilerkop Wisselventiel Extra warmtapwater Externe vrijgave syst.1 Externe vrijgave syst.2 FIGHTER 1220...
  • Seite 28 Fax: 22 90 66 09 Jerikoveien 20 E-mail: info@nibe.se 1067 Oslo www.nibe-villavarme.no Tel: 085 662 84 90 NIBE-BIAWAR Sp. z o. o. Fax: 085 662 84 14 Aleja Jana Pawła II 57 E-mail: sekretariat@biawar.com.pl 15-703 BIAŁYSTOK www.biawar.com.pl Tel: +46 - (0)433 - 73 000...
