Druckprüfung und Dichtheitsprüfung
Sowohl BA-SVM 10-200 als auch AMS 10 sind
werksseitig auf Druck und Dichtheit geprüft, aber die
Rohrverbindungen zwischen den Geräten müssen
nach Fertigstellung der Montage auf Dichtheit ge-
prüft werden.
ACHTUNG
Die Rohrverbindung zwischen Innen- und Auße-
neinheit muss einer Dichtheitsprüfung unterzogen
werden. Erzeugen Sie anschließend in der fertigen
Rohrverbindung ein Vakuum gemäß den gültigen Be-
stimmungen. Zur Komprimierung und zum Trocknen
der fertiggestellten Rohrleitung darf nur Stickstoff ver-
wendet werden.

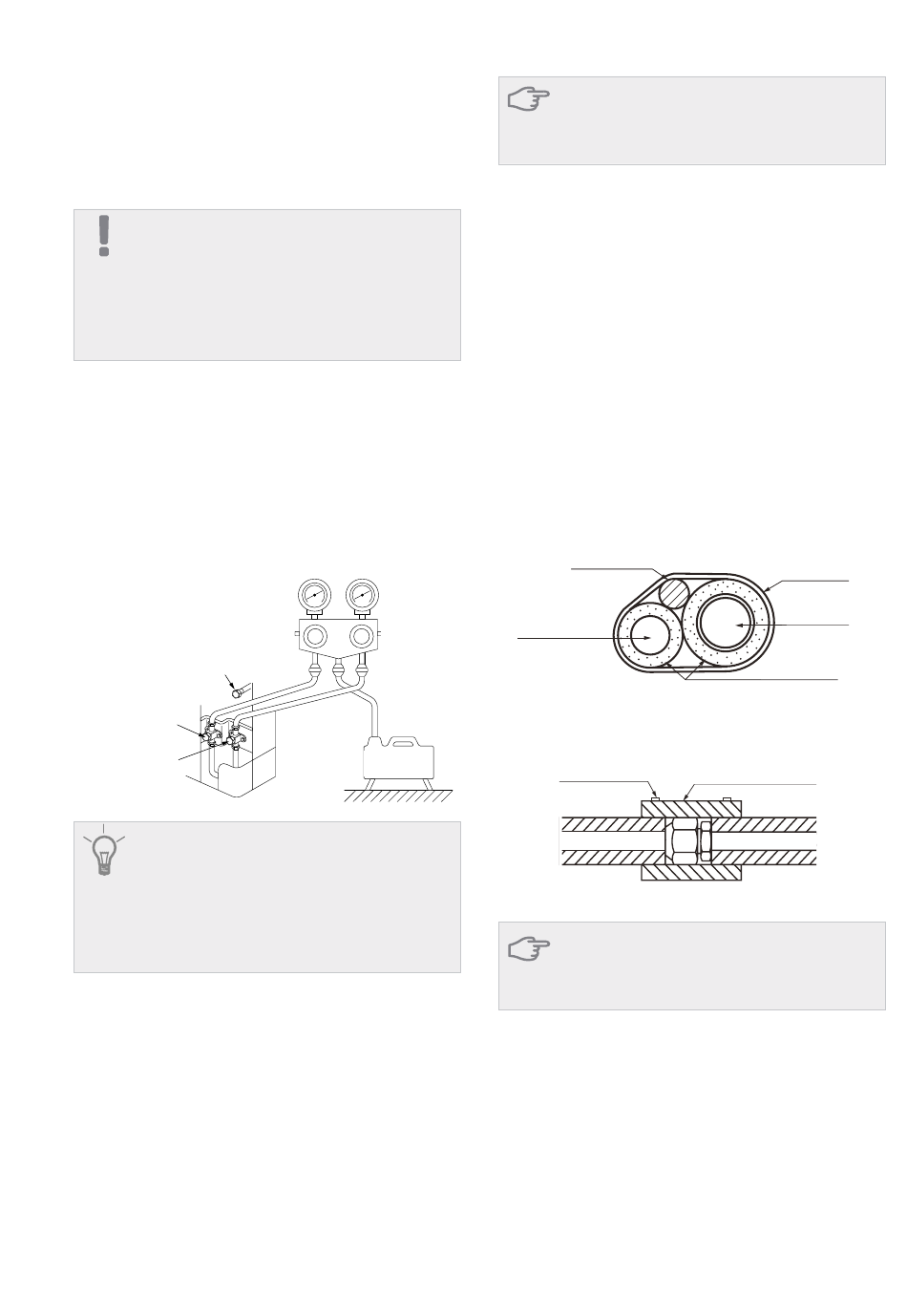

Vakuumpumpe
Verwenden Sie eine Vakuumpumpe, um sämtliche
Luft zu entfernen. Lassen Sie die Absaugung mindes-
tens eine Stunde lang laufen. Der Enddruck nach der
Entleerung muss 1 mbar (100 Pa, 0,75 Tr oder 750 Mi-
kron) des Absolutdrucks entsprechen. Wenn das Sys-
tem noch feucht oder undicht ist, verringert sich das
Vakuum nach dem Ende der Evakuierung.
Wyjście pomiarowe
Messausgang
Zawór serwisowy,
Serviceventil,
Flüssigkeit
ciecz
Zawór serwisowy,
Serviceventil,
gaz
Gas
EMPFEHLUNG
Um ein besseres Resultat zu erzielen und die Erzeu-
gung des Vakuums zu beschleunigen, beachten Sie
bitte die folgenden Punkte:
• Die Rohrleitungen sollten den korrekten Durch-
messer und die korrekte Länge aufweisen.
• Entleeren Sie das System bis auf 4 mbar und
füllen Sie es mit trockenem Stickstoff bis zum
atmosphärischen Druck.
Befüllen des Systems mit Kältemittel
AMS 10 enthält bei Lieferung eine Kältemittelmenge,
die für eine maximale Leitungslänge von 15 m auf je-
der Seite ausreicht.
Überschreitet die Länge der Kältemittelrohre 15 m,
ergänzen Sie die Kältemittelmenge um ein Volumen
von 0,02 kg/m für BA-SVM 10-200/6 oder 0,06 kg/m
für BA-SVM 10-200/12.
18 Abschnitt 4 | Rohranschlüsse
Beim Herstellen von Rohrverbindungen, bei der
Durchführung von Druck- und Dichtheitsprüfungen
sowie beim Erzeugen des Vakuums müssen die Ser-
viceventile (QM35, QM36) geschlossen sein. Beim
Befüllen der Rohre von BA-SVM 10-200 mit Kältemit-
tel sind sie wieder zu öffnen.
Isolierung der Kältemittelrohre
• Kältemittelrohre (sowohl für flüssiges als auch
gasförmiges Kältemittel) müssen isoliert wer-
den, um die Wärmedämmung zu gewährleisten
und Kondensation zu verhindern.
• Bringen Sie eine Isolierung an, die Temperaturen
von mindestens 120 °C standhalten kann.
Prinzip:
Wires for connecting indoor
and outdoor units
Manometer
Liquid piping
Manometr
Flüssigkeitsleitung
Rura z cieczą
Manometer
Przyłącza:
Anschlüsse:
Band (accessory)
Zworka
Pompa
Vacuum
Vakuum-
pump
próżniowa pumpe
HINWEIS
Die maximal zulässige Länge der Kältemittelrohre be-
trägt 30 m. Allerdings muss bei Überschreitung einer
Länge von 15 m die Kältemittelmenge im System er-
höht werden.
Okablowanie Kabel
Wires for connecting indoor
Okablowanie
and outdoor units
Liquid piping
Rura z cieczą
Przyłącza:
Pipe cover (accessory)
Zabezpieczenie rury
Band (accessory)
Zworka Pipe cover (accessory)
Steckbrücke
Zabezpieczenie rury
HINWEIS
Alle Anschlüsse und Arbeitsschritte im Zusammen-
hang mit dem Kältemittelsystem müssen von ent-
sprechend ausgebildetem Fachpersonal durchgeführt
werden.
Exterior tape
Taśma
Band
Exterior tap
Taśma
Gas piping
Rura gazowa Gasleitung
Gas piping
Rura gazowa
Insulation
Isolierung
Izolacja
Insulation
Izolacja
Rohrschutz
