5 Außeneinheit AMS 10
Anlieferung und
Handhabung
Die AMS 10 Wärmepumpe muss stehend transpor-
tiert und gelagert werden.
ACHTUNG
Stellen Sie sicher, dass die Wärmepumpe beim
Transport nicht umkippen kann.

Installation

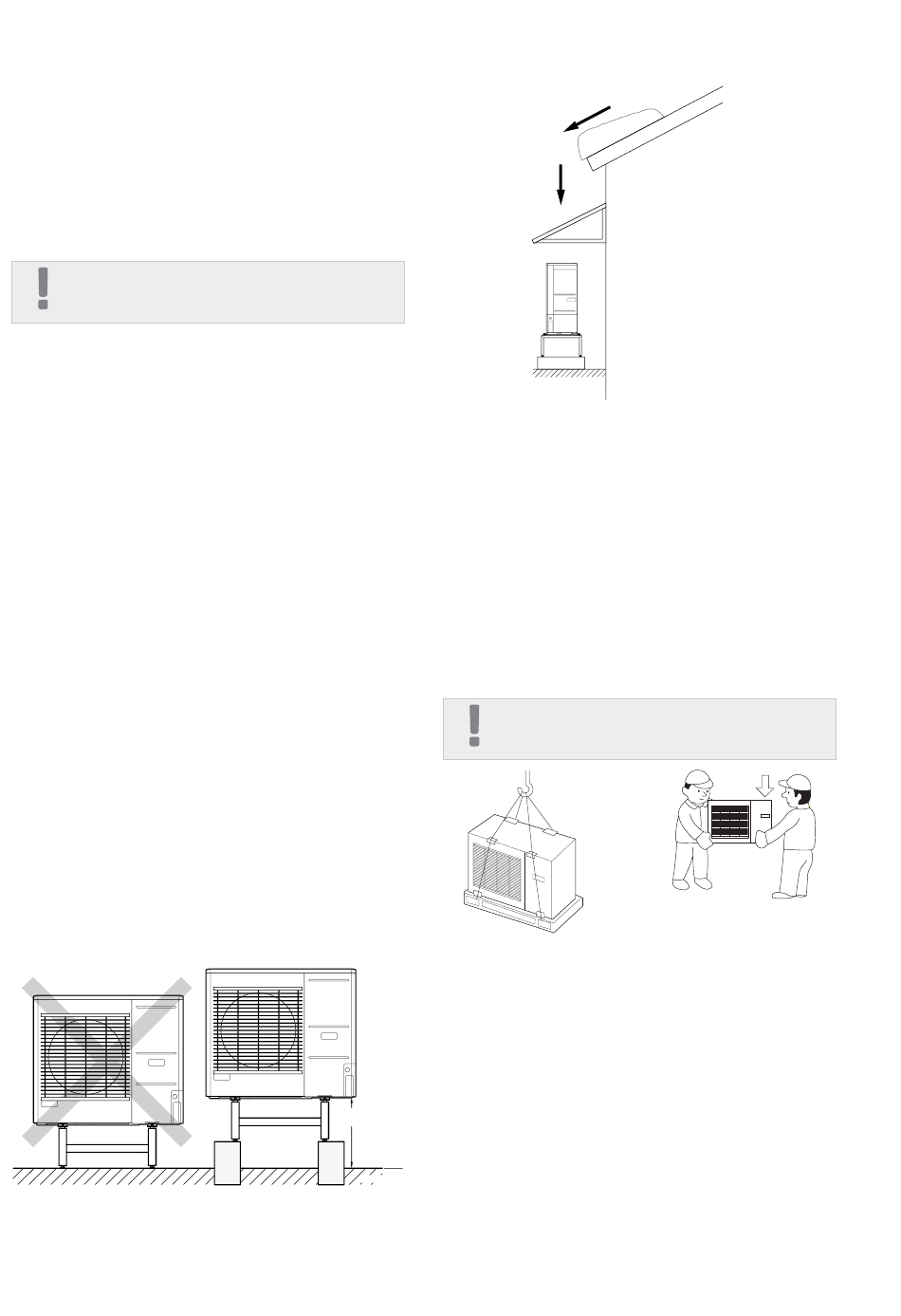

Stellen Sie die Wärmepumpe AMS 10 im Außenbereich
auf einen festen, waagerechten Untergrund mit ausrei-
chender Tragfähigkeit, vorzugsweise ein Betonfunda-
ment. Betonplatten sollten auf Asphalt oder Kies ruhen.
Das Betonfundament oder die Betonplatten müssen so
positioniert werden, dass die Unterkante des Verdamp-
fers auf einer Höhe mit der durchschnittlichen lokalen
Schneehöhe befindet. Die Mindesthöhe beträgt jedoch
300 mm. Informationen zu den auf der Seite gezeigten
Stütz- und Befestigungselementen finden Sie im Hand-
buch zu AMS 10, Abschnitt „Zubehör" .
Die Wärmepumpe AMS 10 sollte nicht an Wänden zu Zim-
mern aufgestellt werden, in denen die Geräuschentwick-
lung ein Problem darstellt (z. B. neben einem Schlafzimmer).
Achten Sie ebenfalls darauf, dass durch die Positionierung
keine Beeinträchtigungen für Ihre Nachbarn entstehen.
Die Wärmepumpe AMS 10 muss stets so aufgestellt
werden, dass keine Außenluft um die Einheit zirku-
lieren kann. Andernfalls werden Leistung und Wir-
kungsgrad beeinträchtigt.
Der Verdampfer muss gegen direkten Windeinfluss ge-
schützt werden, da dieser die Enteisungsfunktion be-
einträchtigt. Stellen Sie die Wärmepumpe AMS 10 so
auf, dass der Verdampfer vor Wind geschützt ist.
Es können große Mengen von Kondens- und bei Enteisung
auch Schmelzwasser auftreten. Kondenswasser ist in einen
Ablauf zu leiten (siehe Unterabschnitt „Kondensatablauf").
Achten Sie bei der Installation darauf, dass an der
Wärmepumpe keine Kratzer entstehen.
Stellen Sie die AMS 10 Wärmepumpe nicht direkt auf dem
Rasen oder einem anderen instabilen Untergrund auf.
NIBE BA-SVM 10-200
Wenn die Gefahr besteht, dass Schneemassen vom
Dach herabfallen, muss ein Schutzdach oder eine
Schutzabdeckung über Wärmepumpe, Rohren und
Kabeln errichtet werden.
Transport von der Stra-
ße zum Aufstellungsort
Wenn es der Untergrund zulässt, empfiehlt sich für
den Transport der AMS  10 Wärmepumpe zum Auf-
stellungsort der Einsatz einer Sackkarre.
ACHTUNG
Der Schwerpunkt liegt auf einer Seite (siehe Aufdruck
auf der Verpackung).
Wenn die AMS 10 Wärmepumpe auf einem weichen
Untergrund transportiert werden muss, z. B. über eine
Rasenfläche, empfehlen wir die Nutzung eines Kran-
wagens, der die Einheit an den Aufstellungsort heben
kann. Beim Anheben der AMS 10 Wärmepumpe per
Kran muss die Verpackung am Produkt verbleiben und
die Last gleichmäßig am Ausleger verteilt werden, sie-
he Abbildung oben.
XX mm
300 mm
Kann kein Kranwagen eingesetzt werden, lässt sich
die AMS 10 Wärmepumpe mit einer verlängerten
Sackkarre transportieren. Die AMS 10 Wärmepumpe
LEK
ist auf der mit „Heavy side" gekennzeichneten Seite
anzuheben. Zum Aufstellen von AMS 10 werden zwei
Personen benötigt.
Abschnitt 5 |
Außeneinheit AMS 10
23
