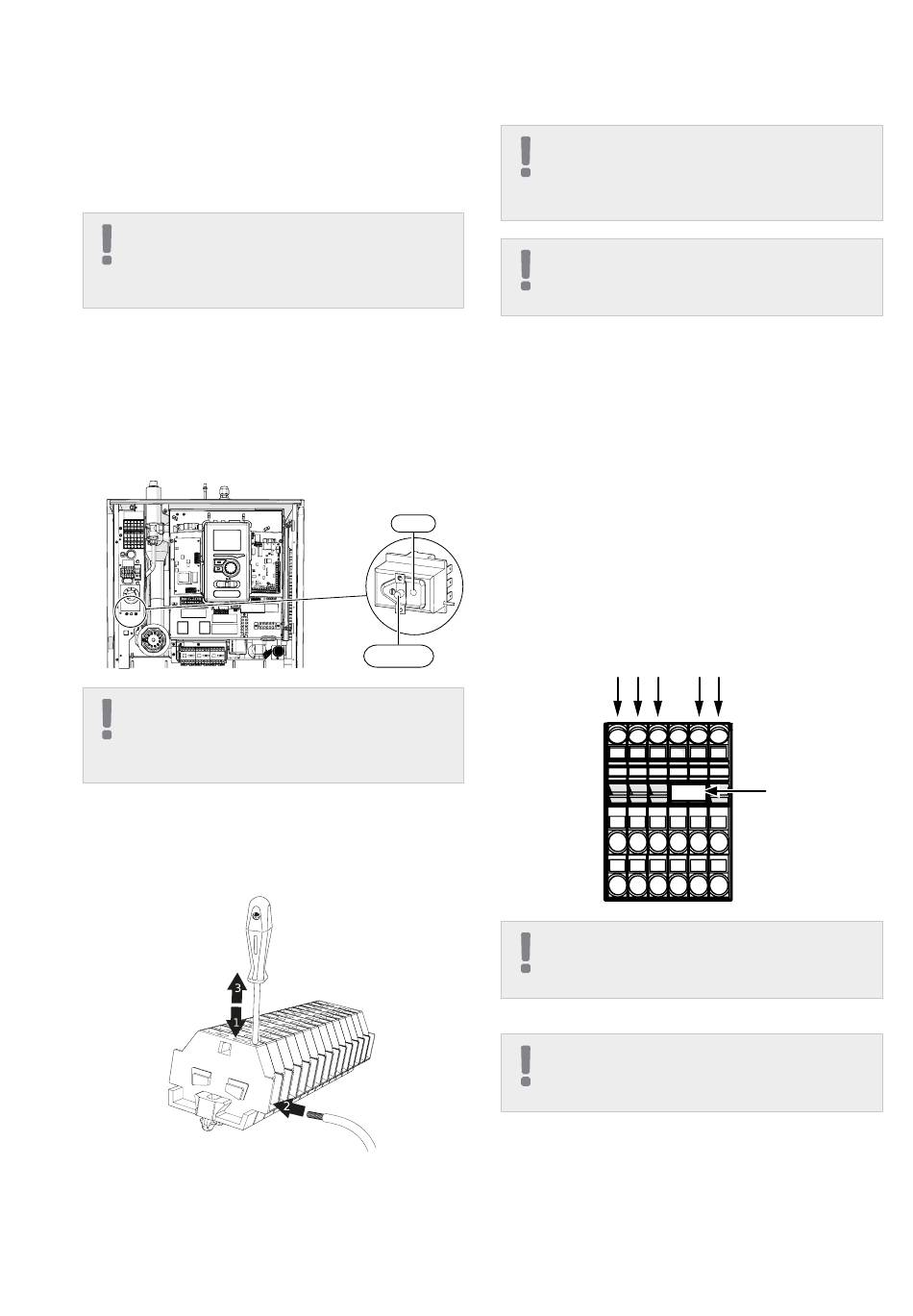

Sicherheitstemperaturbegrenzer
Der Sicherheitstemperaturbegrenzer (FD1) unter-
bricht die Stromversorgung der elektrischen Zusatz-
heizung, wenn die Temperatur ca. 98 °C übersteigt
oder -8 °C unterschreitet. Er kann manuell zurückge-
setzt werden.
ACHTUNG
Bei einer Aktivierung des Sicherheitstemperaturbe-
grenzers sollten Sie dies einem zugelassenen Service-
zentrum mitteilen, um der Ursache auf den Grund zu
gehen.
Zurücksetzen
Der Sicherheitstemperaturbegrenzer (FD1) ist hinter
der Frontabdeckung zugänglich. Er wird durch kräfti-
ges Drücken der Taste (FD1-SF2) mithilfe eines kleinen
Schraubendrehers zurückgesetzt. Drücken Sie die Tas-
te mit max. 15 N (ca. 1,5 kg).
ACHTUNG
Bei einer Aktivierung des Sicherheitstemperaturbe-
grenzers sollten Sie dies einem zugelassenen Service-
zentrum mitteilen, um der Ursache auf den Grund zu
gehen.
Kabelarretierung
Verwenden Sie zum Lösen bzw. Befestigen der Kabel
an den Anschlussklemmen der Inneneinheit geeigne-
tes Werkzeug.
30
Abschnitt 6 |
Elektrische Anschlüsse
Anschlüsse
Anschluss Stromversorgung 400 V
Die Stromversorgung ist über den Eingang an der Ge-
räterückseite (UB1) an Anschlussklemme (X0) anzu-
schließen. Das Kabel ist in Übereinstimmung mit den
geltenden Normen zu dimensionieren.
Der 400-V-Anschluss ermöglicht eine maximale Leis-
tungszuführung zur elektrischen Zusatzheizung von
9 kW. Der Anschluss sollte gemäß dem Schaltplan
im Benutzerhandbuch erfolgen.
FD1
Einen detaillierten Schaltplan finden Sie im Unterab-
schnitt „Schaltpläne" .
Schaltplan – Anschluss Stromversorgung 400 V
FD1-SF2
ACHTUNG
Um Störungen zu vermeiden, dürfen ungeschirmte
Kommunikations- und/oder Fühlerkabel für externe
Anschlüsse nicht näher als 20 cm an Hochspannungs-
leitungen verlegt werden.
ACHTUNG
Das elektrische System, mit dem das Gerät verbunden
wird, muss gemäß den geltenden Vorschriften ausge-
führt sein.
L1 L2 L3
N PE
X0
ACHTUNG
Bei Verwendung eines 400-V-Anschlusses beträgt die
maximale Leistung der in BA-SVM 10-200 verwende-
ten elektrischen Zusatzheizung 9 kW.
ACHTUNG
Bei einer Stromversorgung mit Doppeltarif empfiehlt
es sich, den Neutralleiter vom Stromkreis (Zähler) an-
zuschließen.
Entfernen Sie die
Brücke, um die
Doppeltarifsteuerung
zu nutzen.
NIBE BA-SVM 10-200
