Erweiterung um Sicherheitstechnik
Schaltschrank
PROFINET
IO-Controller
Klemmen
PROFIsafe
DC-Bus
24 V

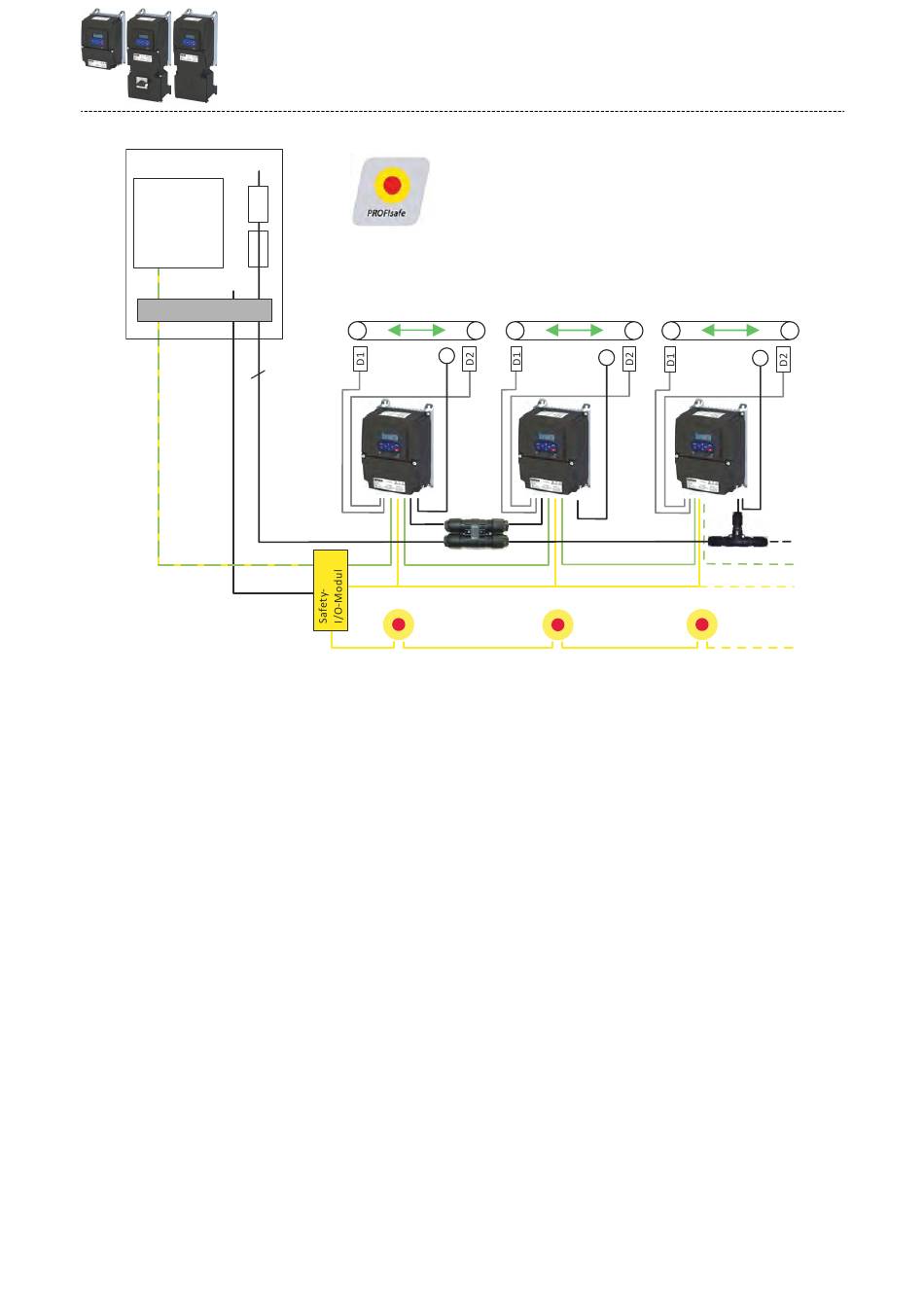

Abb. 5: Beispielaufbau mit PROFIsafe-Lösung

Leitungen

Anforderungen
Die verwendeten Leitungen müssen den Anforderungen am Einsatzort entsprechen (z. B.
•
EN 60204−1, UL).
Der Leitungsquerschnitt muss für die zugeordnete Absicherung bemessen sein. Nationale
•
und regionale Vorschriften beachten.
Die Vorschriften über Mindestquerschnitte von PE-Leitern unbedingt einhalten. Der Quer-
•
schnitt des PE-Leiters muss mindestens so groß sein wie der Querschnitt der Leistungsan-
schlüsse.
Förderband 1
M
Netzanschluss
3 x 400 V
Sicherheitssignale
Not-Halt
Informationen zur Projektierung
Förderband 2
M
PROFINET
H-Verteiler
Not-Halt
Dezentrale Topologien
Leitungen
Förderband 3
M
T-Verteiler
Not-Halt
41
