3. Aufbau und Anschlüsse
3.2 Anschlüsse

4. Switch Einstellungen

Es gibt vier 8-Pin DIP-Schalter auf der Rückseite der Platine der EX-45034IS. Für jeden
Port gibt es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mode
(RS-232, RS-422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der
Signale RX+, RX-, TX+ und TX- zuständig (siehe Bild auf Seite 6). Die Einstellungen
sind für jeden seriellen Port individuell einstellbar. Der DIP-Switch S1 ist für den An-
schluss 1 zuständig, der zweite DIP-Switch S2 ist für den Anschluss 2 zuständig usw..
Aus den nachfolgenden Abbildungen auf Seite 6, 7 und 8 können Sie die Einstellung
des Mode Switch und der Terminator Switches entnehmen. Zusätzlich sind auf der
Rückseite der Platine die Einstellmöglichkeiten des Mode und Terminator Switche auf-
gedruckt.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

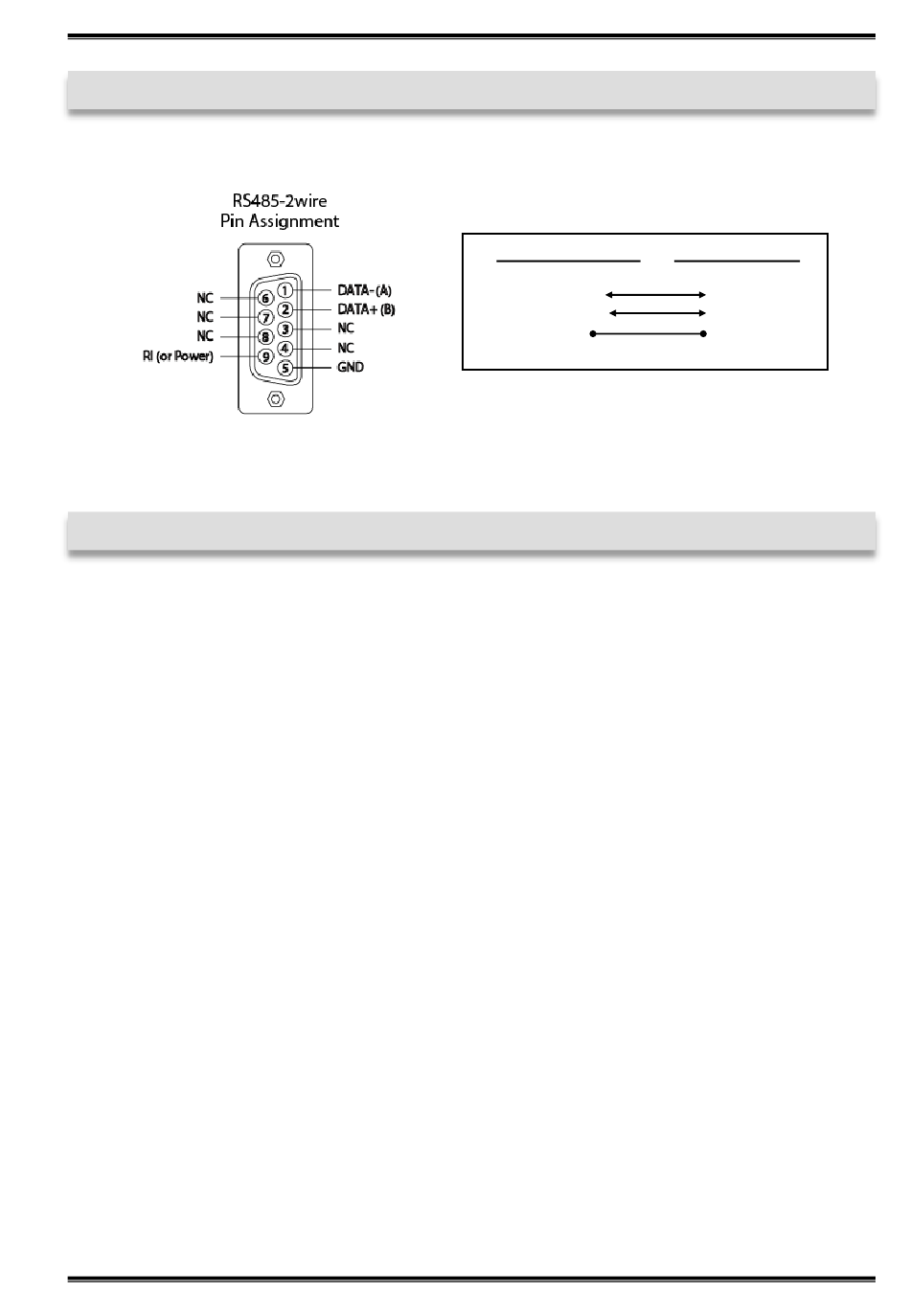

DB9 (EX-45034IS)
1 DATA-
2 DATA+
3 GND
5
Deutsch
DB9 (Endgerät)
1 DATA-
2 DATA+
3 GND
