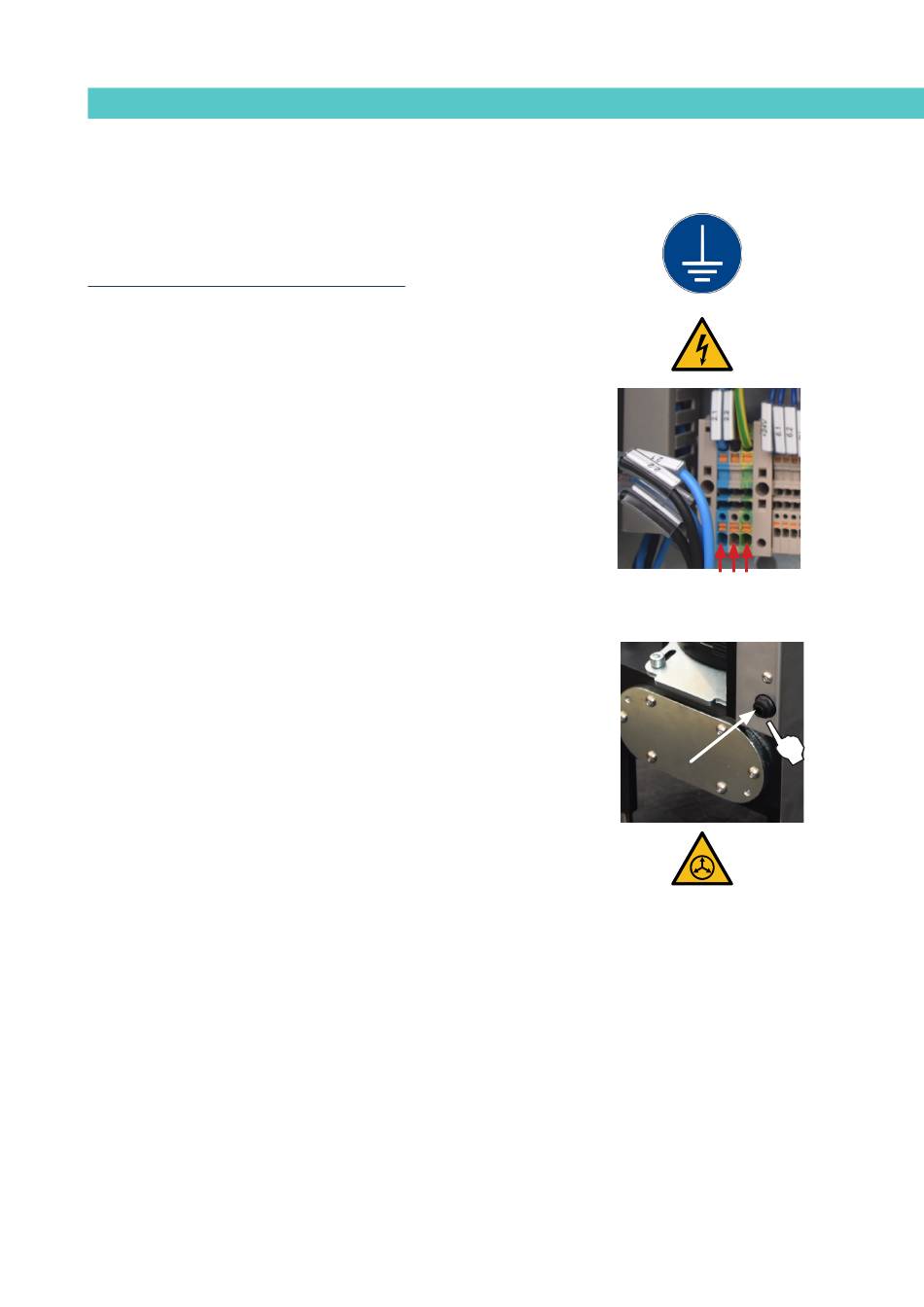

INSTALLATION
Stromanschluss Schalttafel
Die Schmelzgeräte Cantho werden für den Anschluss an das Stromnetz mit
einer Phase 230 V AC und Nullleiter geliefert
In alle Falle ist ein guter Erdanschluss erforderlich.
Achtung: Gefahr durch Stromschläge. Die Nichtbeachtung kann zu
Verletzungen oder zum Tod führen.
Schaltschranktür öffnen. Das Stromkabel (max. Ø 12 mm) durch die
Kabeldurchführung Pg 13.5 ziehen und befestigen, sodass es richtig fest liegt.
Jede Ader des Stromkabels an der entsprechenden Stelle an den
Eingangsklemmen anschließen (siehe Abbildung).
Der Höchstverbrauchswert ist auf dem Typenschild des Geräts angegeben
Pneumatikanschluss
Vor Anschluss des Pneumatikzylinders an die Druckluftzufuhr und
des Entlastungsventils sicherstellen, dass der Druckregler vollständig
geschlossen ist (Druck 0). Hierzu Steuerung des Reglers am oberen Deckel
neben dem Zylinder gegen den Uhrzeigersinn drehen.
Das Werksdruckluftnetz (max. 6 bar) an den Einlass des Geräts über einen
biegsamen Schlauch mit 6 mm Außendurchmesser anschließen. Das Gerät ist
hierfür mit einer Schnellkupplung ausgestattet.
Die Druckluftzufuhr öffnen und den Druckregler im Uhrzeigersinn drehen, bis
der gewünschte Druck erreicht wird.
Im Manometer kann der auf den Zylinder angewandte Druck an der Skala in
"bar" abgelesen werden.
.
MA-5168-DEU
SCHMELZ-GERÄT CANTHO
2X4
2X4
1 1
2 2
3 3
L
N
PE
Ø6 mm
Ø6 mm
3-5
