Jeep COMPASS 4xe Handbuch Seite 43

TRENNEN DES LADEKABELS
„MODUS 3"
Um den Ladevorgang zu beenden, gehen
Sie wie folgt vor:
 Entriegeln Sie die Fahrzeugtüren.
 Ziehen Sie das Kabel von der
Ladebuchse des Fahrzeugs ab und
setzen Sie die Schutzabdeckung (falls
vorhanden) wieder korrekt auf den
Steckverbinder (E) auf, ) Abb. 26.
 Ziehen Sie das Kabel von der
Ladebuchse an der öffentlichen
Ladestation ab und setzen Sie die
Schutzabdeckung (falls vorhanden)
wieder korrekt auf den zweifarbigen
Steckverbinder (D) auf, Abb. 26.
 Die Schutzabdeckung der
Ladebuchse wieder aufsetzen.
 Schließen Sie die Ladeklappe und
vergewissern Sie sich, dass sie richtig
verriegelt ist.
 Wickeln Sie das Ladekabel
korrekt auf, positionieren Sie die
Schutzabdeckungen auf beiden
Seiten des Kabels richtig (achten Sie
darauf, dass das Kabel beim Aufrollen
nicht beschädigt wird). Legen Sie
dann das Kabel in die Tasche, die
sich im Inneren des Kofferraums
befindet.
NOTENTRIEGELN DES
LADEKABELS
Sollte das Ladekabel am Ende des
Ladevorgangs nicht entriegelt sein,
können Sie es manuell entriegeln.
Sollte es nach dem Schließen und
Öffnen der Türen durch Drücken der
entsprechenden Tasten / auf dem
Schlüssel immer noch nicht möglich sein,
das Ladekabel aus der Steckdose am
Fahrzeug zu entfernen, können Sie dies
manuell tun, indem Sie eine spezielle
Notentriegelungsvorrichtung, die sich
auf der linken Seite des Kofferraums
befi ndet, betätigen und die nachfolgend
beschriebenen Vorgänge durchführen:

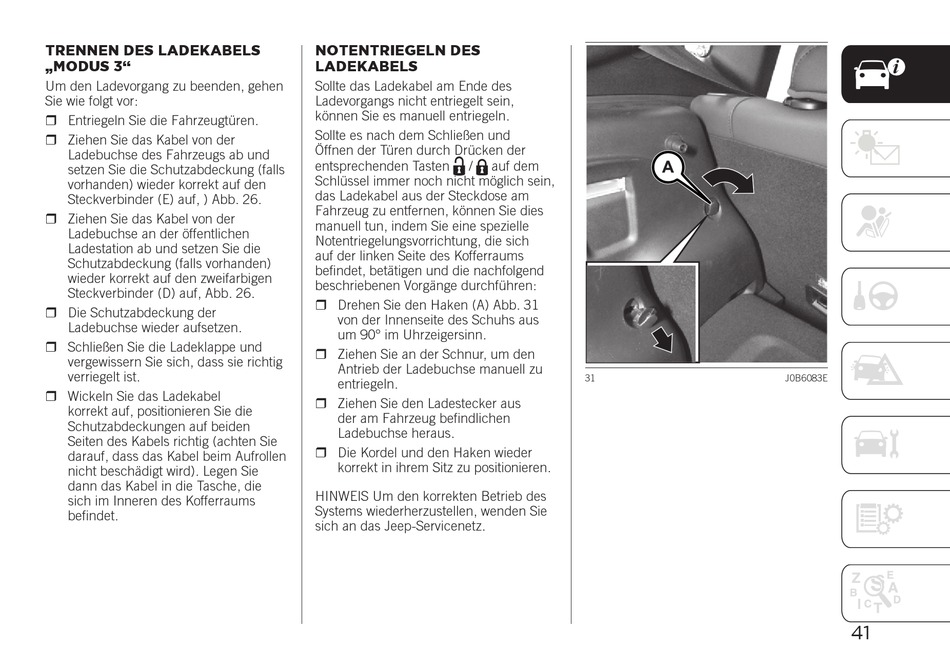

 Drehen Sie den Haken (A) Abb. 31
von der Innenseite des Schuhs aus
um 90° im Uhrzeigersinn.
 Ziehen Sie an der Schnur, um den
Antrieb der Ladebuchse manuell zu
entriegeln.
 Ziehen Sie den Ladestecker aus
der am Fahrzeug befindlichen
Ladebuchse heraus.
 Die Kordel und den Haken wieder
korrekt in ihrem Sitz zu positionieren.
HINWEIS Um den korrekten Betrieb des
Systems wiederherzustellen, wenden Sie
sich an das Jeep-Servicenetz.
31 J0B6083E
41
