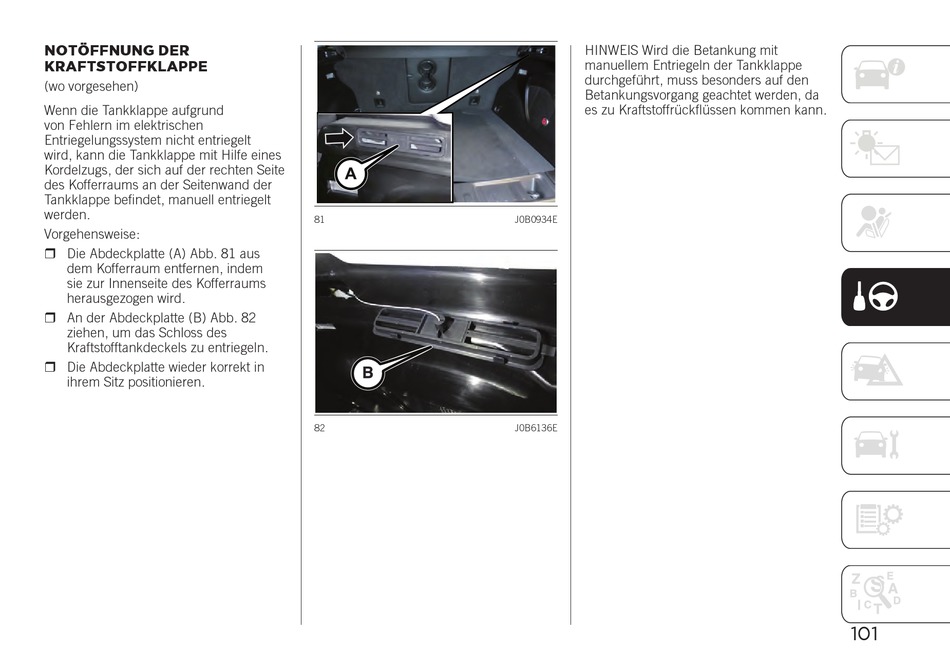

NOTÖFFNUNG DER
KRAFTSTOFFKLAPPE
(wo vorgesehen)
Wenn die Tankklappe aufgrund
von Fehlern im elektrischen
Entriegelungssystem nicht entriegelt
wird, kann die Tankklappe mit Hilfe eines
Kordelzugs, der sich auf der rechten Seite
des Kofferraums an der Seitenwand der
Tankklappe befi ndet, manuell entriegelt
werden.
Vorgehensweise:
 Die Abdeckplatte (A) Abb. 81 aus
dem Kofferraum entfernen, indem
sie zur Innenseite des Kofferraums
herausgezogen wird.
 An der Abdeckplatte (B) Abb. 82
ziehen, um das Schloss des
Kraftstofftankdeckels zu entriegeln.
 Die Abdeckplatte wieder korrekt in
ihrem Sitz positionieren.
81
82
HINWEIS Wird die Betankung mit
manuellem Entriegeln der Tankklappe
durchgeführt, muss besonders auf den
Betankungsvorgang geachtet werden, da
es zu Kraftstoffrückfl üssen kommen kann.
J0B0934E
J0B6136E
101
