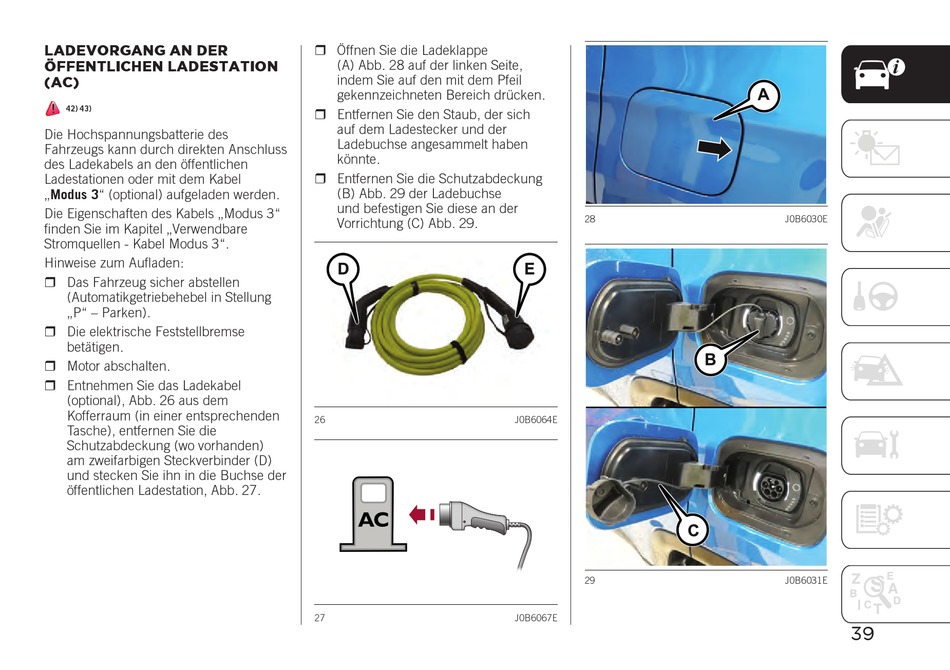

LADEVORGANG AN DER
ÖFFENTLICHEN LADESTATION
(AC)
42) 43)
Die Hochspannungsbatterie des
Fahrzeugs kann durch direkten Anschluss
des Ladekabels an den öffentlichen
Ladestationen oder mit dem Kabel
„Modus 3" (optional) aufgeladen werden.
Die Eigenschaften des Kabels „Modus 3"
fi nden Sie im Kapitel „Verwendbare
Stromquellen - Kabel Modus 3".
Hinweise zum Aufl aden:
 Das Fahrzeug sicher abstellen
(Automatikgetriebehebel in Stellung
„P" – Parken).
 Die elektrische Feststellbremse
betätigen.
 Motor abschalten.
 Entnehmen Sie das Ladekabel
(optional), Abb. 26 aus dem
Kofferraum (in einer entsprechenden
Tasche), entfernen Sie die
Schutzabdeckung (wo vorhanden)
am zweifarbigen Steckverbinder (D)
und stecken Sie ihn in die Buchse der
öffentlichen Ladestation, Abb. 27.
 Öffnen Sie die Ladeklappe
(A) Abb. 28 auf der linken Seite,
indem Sie auf den mit dem Pfeil
gekennzeichneten Bereich drücken.
 Entfernen Sie den Staub, der sich
auf dem Ladestecker und der
Ladebuchse angesammelt haben
könnte.
 Entfernen Sie die Schutzabdeckung
(B) Abb. 29 der Ladebuchse
und befestigen Sie diese an der
Vorrichtung (C) Abb. 29.
26
27
28
J0B6064E
29
J0B6067E
J0B6030E
J0B6031E
39
