7.0 PRODUKTBESKRIVELSE FOR ATM-3

ATM-3 er utformet for å hjelpe til ved normale
vedlikeholds- og installasjonsprosedyrer og gjør det
mulig å rette opp feiljusterte flenser innen en fysisk
kapasitet på 3 tonn (27 kN). Det kan brukes for å hjelpe
til ved utskifting av ringer eller andre typer koplinger.
Hvis disse instruksjonene følges, vil dette bidra til
sikker bruk og maksimal levetid for ATM-3.
Det anbefales at alle
bruksanvisningen leses før utstyret brukes.
7.1 Bruksområde
Justeringsverktøyene (ATM-3 og ATM-1) kan brukes
til: Utskiftning av flenser, reparasjon av rør,
utskiftning av bolter, pakninger og tetninger og til å
justere deler ved maskinering.

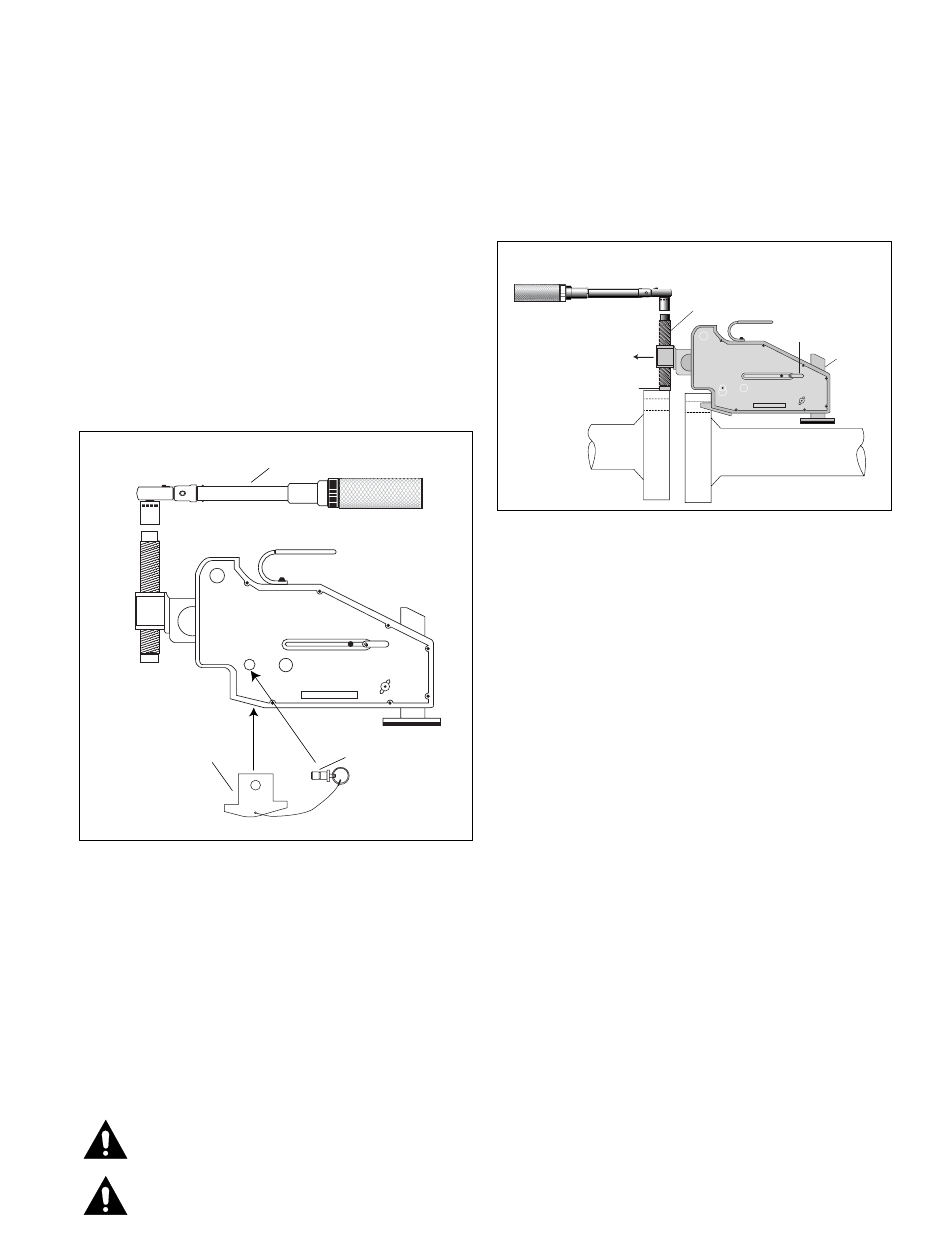

Fig. 8
Skrallenøkkel
.
Vendbar
løftekrok

8.0 SIKKERHETSINFORMASJON

VIKTIG: I alle installasjoner må sikkerhets-
bestemmelsene på stedet overholdes, dette gjelder
også når sikkerheten til operatøren og eventuelt
assisterende personale er av avgjørende betydning
sammen med sikkerheten til andre, inkludert
allmennheten, når dette er aktuelt.
Disse instruksjonene omfatter bare sikker drift av
ATM-3 under normalt vedlikehold/installasjon. Alle
andre sikkerhetsaspekter må kontrolleres av
produksjonslederen.
FORSIKTIG: ATM-3 må ikke festes til
trykkbeholderdyser.
FORSIKTIG: ATM-3 må ikke festes til en
kopling før feiljustering er oppstått.
avsnittene i denne
.
.
. .
.
.
SERIAL No: 0300
. .
Pinne
9.0 UTSTYRSLISTE
Bærekofferten for ATM-3 har utstansinger for hver
komponent. På denne måten er det mulig raskt å
kontrollere at alle delene er tilstede.
Du finner en illustrert delliste på side 77.
10.0 FUNKSJON ATM-3
Fig. 9
Vinge
Svivel
ATM-3 skal festes til den nedre av de to flensene ved
at løftekroken settes helt inn i boltehullet som er
parallelt med boltehullet på den motsatte flensen.
Dette er hvor feiljusteringen er verst. Støttefoten må
frigjøres og senkes ned på røret, mens verktøyet
holdes slik at løftekroken er i plan med boltehullet.
Trekk i vingeutløserklemmen slik at den kan trekkes
ut til ønsket avstand.
MERK: Løftekroken er vendbar for varierende
flensstørrelser.
Svivelen nederst på skruebolten må alltid stå helt på
cirkumferensen til den motsatte flensen.
Ved å stramme
flenscirkumferensen, vil ATM-3 reagere ved å løfte
den nedre flensen i linje og boltene kan settes inn.

11.0 BESTEMMELSE AV FEILJUSTERING

• ATM-3 MÅ IKKE festes til en flenskopling før
prosedyren for bestemmelse av feiljustering er utført.
• Hver andre bolt må løsnes og fjernes rundt flensen.
Fortsett med å gjøre dette. Det kan hende
feiljustering ikke forekommer før kun noen få bolter
gjenstår. På dette punktet blir retningen til
feiljusteringen tydelig.
• Når ATM-3 er festet, vil det trykke direkte mot
feiljusteringen, noe som vil føre koplingen tilbake til
justert posisjon.
• Eksempel: Feiljustering i forskjellige retninger
Når en flenskopling er løsnet, kan den komme ut
av justering på alle punkter, eller i en hvilken som
helst retning rundt dens yherflens.
71
Skruebolt
Vingeutløserklemme
.
.
Støttefot
.
. .
.
.
SERIAL No: 0300
. .
skruebolten ned på
