Notice d'instructions Instruction manuel Gebrauchsanleitung
PROFILEUSE SHAPING MACHINE PROFILIERMASCHINE DIPRO-2SPV
3

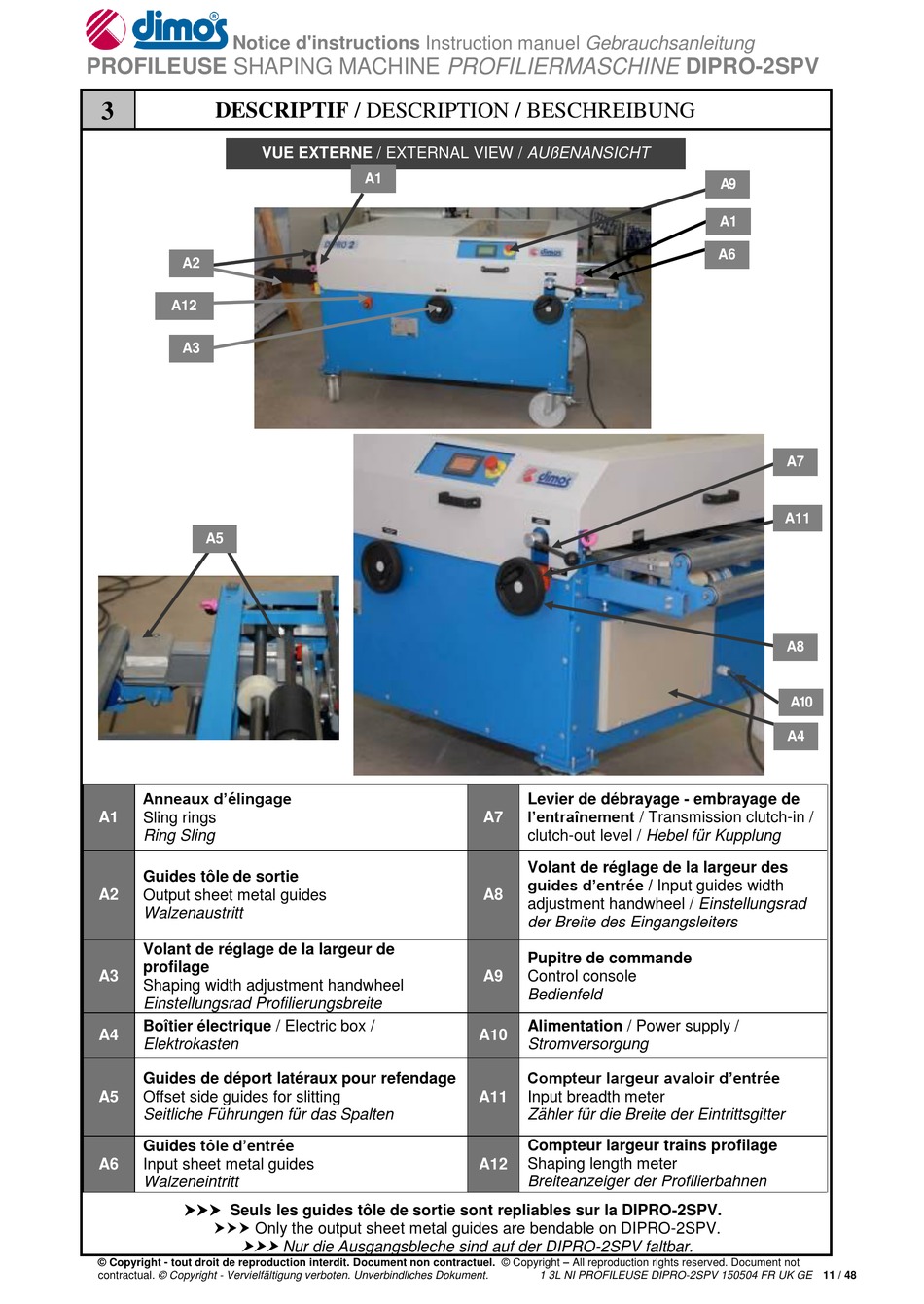

DESCRIPTIF / DESCRIPTION / BESCHREIBUNG
A2
A12
A3
A5
Anneaux d'élingage
A1
Sling rings
Ring Sling
Guides tôle de sortie
A2
Output sheet metal guides
Walzenaustritt
Volant de réglage de la largeur de
profilage
A3
Shaping width adjustment handwheel
Einstellungsrad Profilierungsbreite
Boîtier électrique / Electric box /
A4
Elektrokasten
Guides de déport latéraux pour refendage
A5
Offset side guides for slitting
Seitliche Führungen für das Spalten
Guides tôle d'entrée
A6
Input sheet metal guides
Walzeneintritt
Seuls les guides tôle de sortie sont repliables sur la DIPRO-2SPV.
Only the output sheet metal guides are bendable on DIPRO-2SPV.
© Copyright - tout droit de reproduction interdit. Document non contractuel. © Copyright – All reproduction rights reserved. Document not
contractual. © Copyright - Vervielfältigung verboten. Unverbindliches Dokument.
VUE EXTERNE / EXTERNAL VIEW / AUßENANSICHT
A1
Nur die Ausgangsbleche sind auf der DIPRO-2SPV faltbar.
Levier de débrayage - embrayage de
l'entraînement / Transmission clutch-in /
A7
clutch-out level / Hebel für Kupplung
Volant de réglage de la largeur des
guides d'entrée / Input guides width
A8
adjustment handwheel / Einstellungsrad
der Breite des Eingangsleiters
Pupitre de commande
A9
Control console
Bedienfeld
Alimentation / Power supply /
A10
Stromversorgung
Compteur largeur avaloir d'entrée
A11
Input breadth meter
Zähler für die Breite der Eintrittsgitter
Compteur largeur trains profilage
Shaping length meter
A12
Breiteanzeiger der Profilierbahnen
1 3L NI PROFILEUSE DIPRO-2SPV 150504 FR UK GE 11 / 48
A9
A1
A6
A7
A11
A8
A10
A4
