7.2

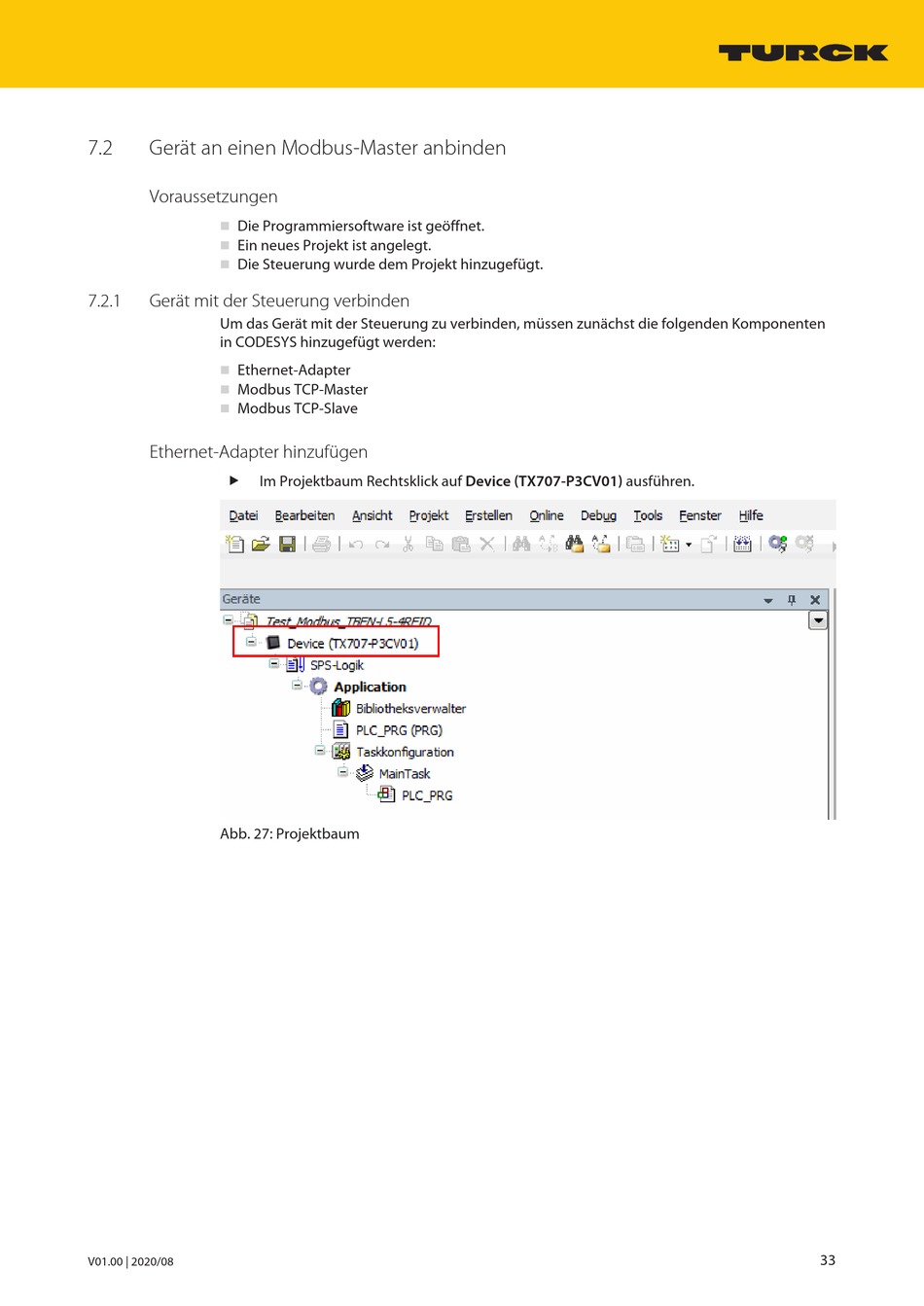

Gerät an einen Modbus-Master anbinden

Voraussetzungen

Die Programmiersoftware ist geöffnet.
n
Ein neues Projekt ist angelegt.
n
Die Steuerung wurde dem Projekt hinzugefügt.
n
7.2.1
Gerät mit der Steuerung verbinden
Um das Gerät mit der Steuerung zu verbinden, müssen zunächst die folgenden Komponenten
in CODESYS hinzugefügt werden:
n
Ethernet-Adapter
Modbus TCP-Master
n
Modbus TCP-Slave
n
Ethernet-Adapter hinzufügen
Im Projektbaum Rechtsklick auf Device (TX707-P3CV01) ausführen.
Abb. 27: Projektbaum
V01.00 | 2020/08
33
