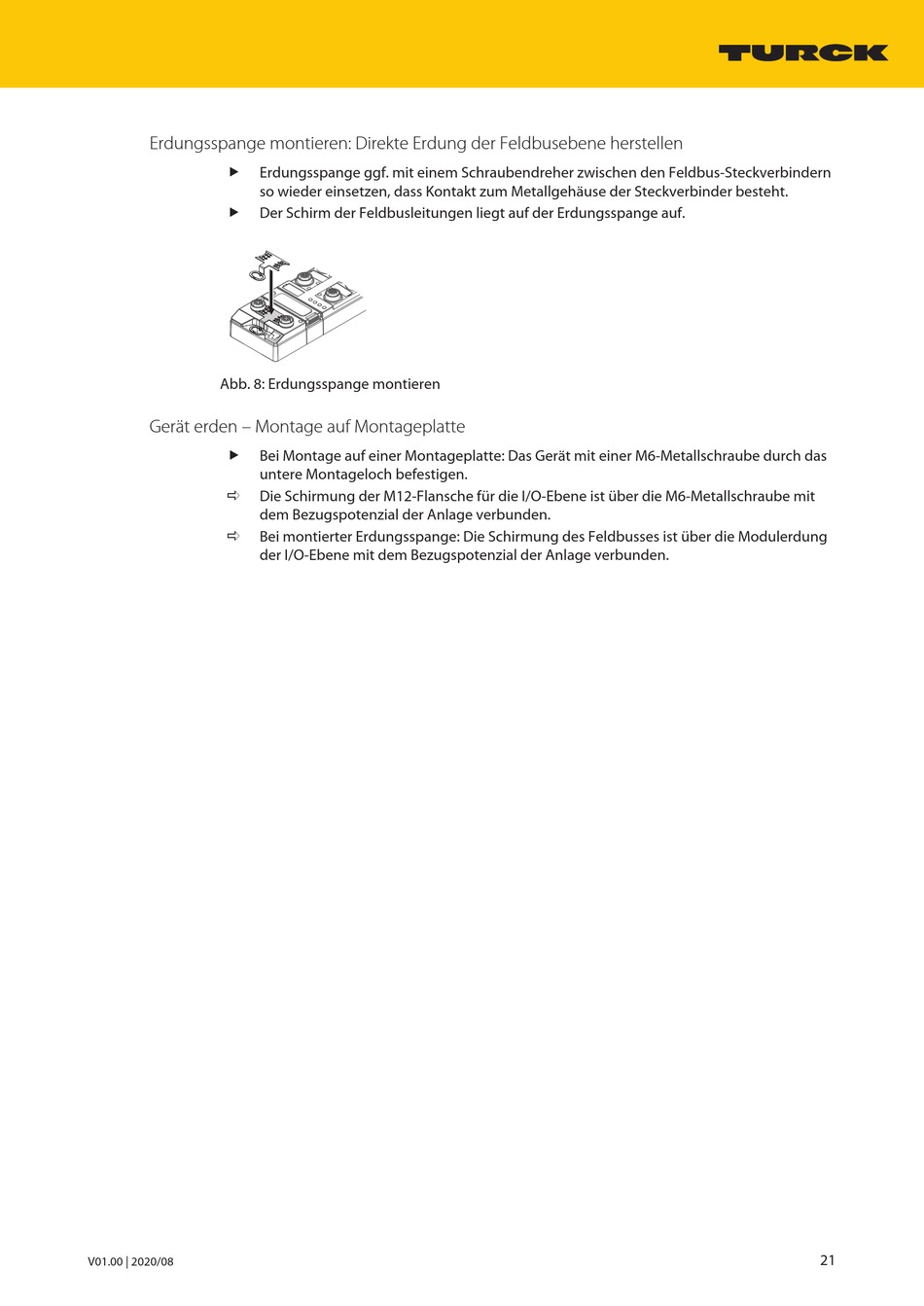

Erdungsspange montieren: Direkte Erdung der Feldbusebene herstellen
„
Erdungsspange ggf. mit einem Schraubendreher zwischen den Feldbus-Steckverbindern
so wieder einsetzen, dass Kontakt zum Metallgehäuse der Steckverbinder besteht.
„
Der Schirm der Feldbusleitungen liegt auf der Erdungsspange auf.
Abb. 8: Erdungsspange montieren
Gerät erden – Montage auf Montageplatte
„
Bei Montage auf einer Montageplatte: Das Gerät mit einer M6-Metallschraube durch das
untere Montageloch befestigen.
a
Die Schirmung der M12-Flansche für die I/O-Ebene ist über die M6-Metallschraube mit
dem Bezugspotenzial der Anlage verbunden.
a
Bei montierter Erdungsspange: Die Schirmung des Feldbusses ist über die Modulerdung
der I/O-Ebene mit dem Bezugspotenzial der Anlage verbunden.
