Anschließen
Digitale Sensoren und Aktuatoren anschließen
6.4
Digitale Sensoren und Aktuatoren anschließen
Zum Anschluss von digitalen Sensoren und Aktuatoren verfügt das Gerät über vier 5-polige
M12-Steckverbinder. Das max. Anzugsdrehmoment beträgt 0,8 Nm.

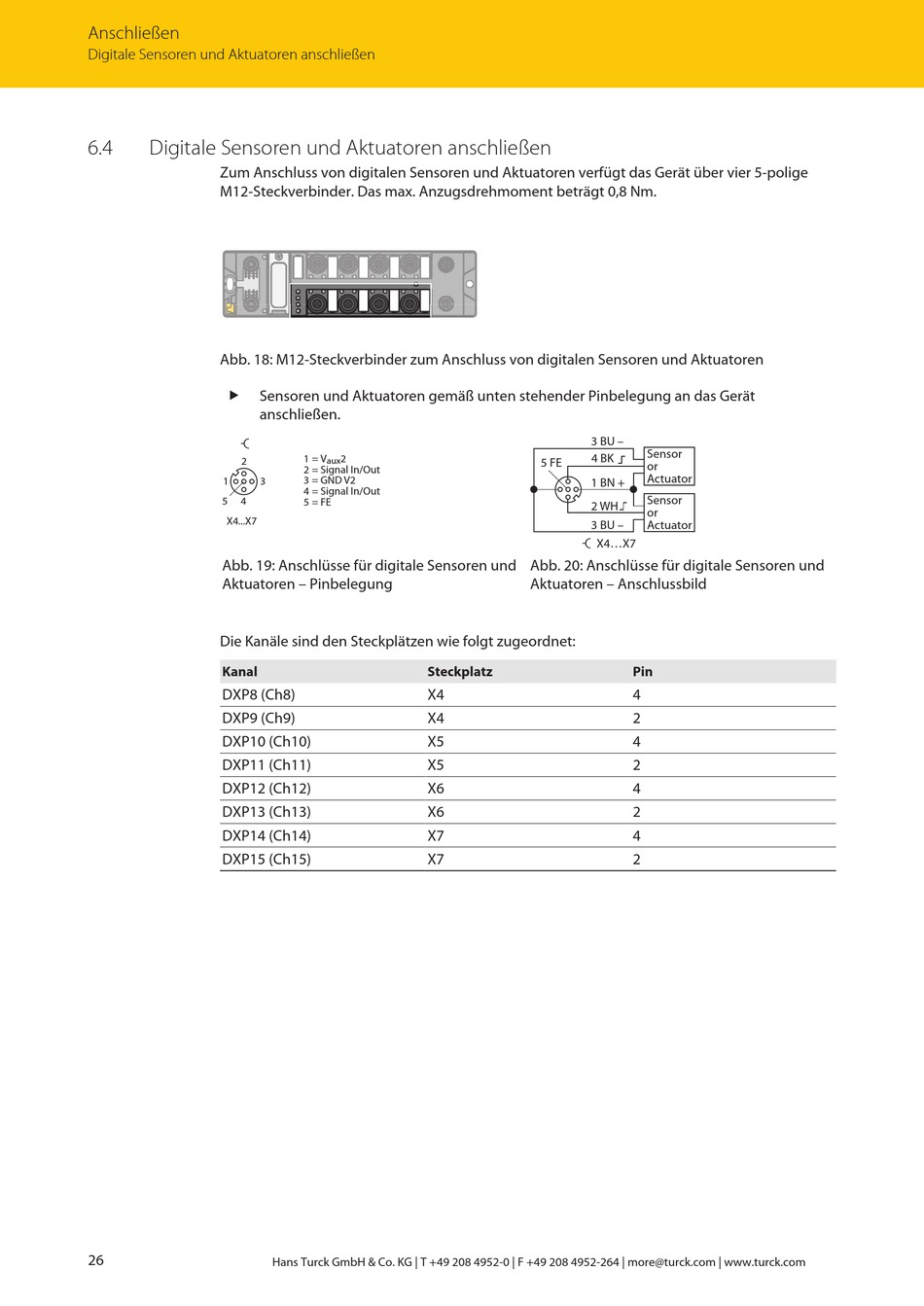

Abb. 18: M12-Steckverbinder zum Anschluss von digitalen Sensoren und Aktuatoren
„
Sensoren und Aktuatoren gemäß unten stehender Pinbelegung an das Gerät
anschließen.
v
2
1
3
5
4
X4...X7
Abb. 19: Anschlüsse für digitale Sensoren und
Aktuatoren – Pinbelegung
Die Kanäle sind den Steckplätzen wie folgt zugeordnet:
Kanal
DXP8 (Ch8)
DXP9 (Ch9)
DXP10 (Ch10)
DXP11 (Ch11)
DXP12 (Ch12)
DXP13 (Ch13)
DXP14 (Ch14)
DXP15 (Ch15)
26
1 = V
2
aux
2 = Signal In/Out
3 = GND V2
4 = Signal In/Out
5 = FE
Steckplatz
X4
X4
X5
X5
X6
X6
X7
X7
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
3 BU –
Sensor
4 BK
5 FE
or
Actuator
1 BN +
Sensor
2 WH
or
3 BU –
Actuator
v
X4...X7
Abb. 20: Anschlüsse für digitale Sensoren und
Aktuatoren – Anschlussbild
Pin
4
2
4
2
4
2
4
2
