In Betrieb nehmen
IP-Adresse einstellen

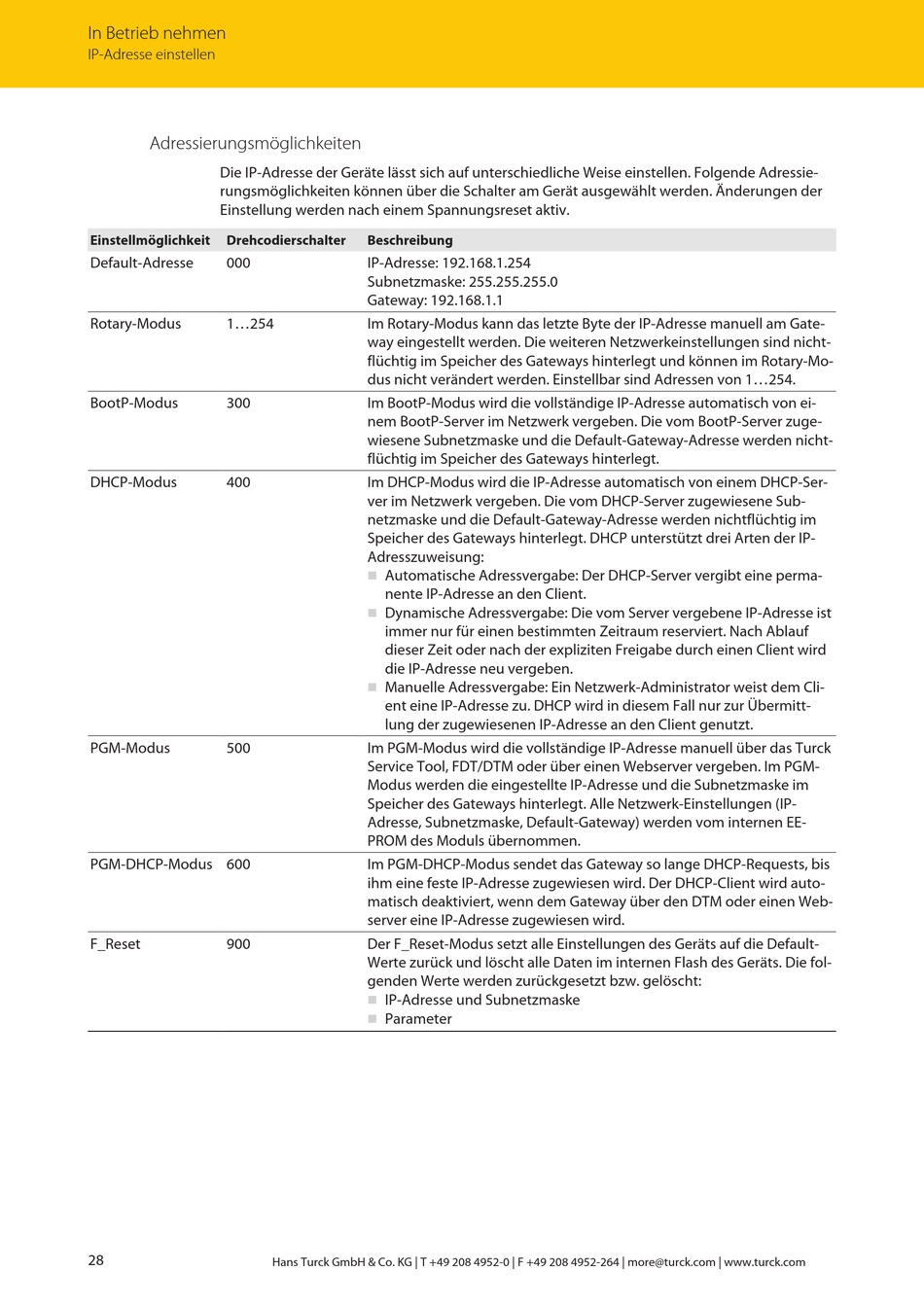

Adressierungsmöglichkeiten
Die IP-Adresse der Geräte lässt sich auf unterschiedliche Weise einstellen. Folgende Adressie-
rungsmöglichkeiten können über die Schalter am Gerät ausgewählt werden. Änderungen der
Einstellung werden nach einem Spannungsreset aktiv.
Einstellmöglichkeit
Drehcodierschalter
Default-Adresse
000
Rotary-Modus
1...254
BootP-Modus
300
DHCP-Modus
400
PGM-Modus
500
PGM-DHCP-Modus 600
F_Reset
900
28
Beschreibung
IP-Adresse: 192.168.1.254
Subnetzmaske: 255.255.255.0
Gateway: 192.168.1.1
Im Rotary-Modus kann das letzte Byte der IP-Adresse manuell am Gate-
way eingestellt werden. Die weiteren Netzwerkeinstellungen sind nicht-
flüchtig im Speicher des Gateways hinterlegt und können im Rotary-Mo-
dus nicht verändert werden. Einstellbar sind Adressen von 1...254.
Im BootP-Modus wird die vollständige IP-Adresse automatisch von ei-
nem BootP-Server im Netzwerk vergeben. Die vom BootP-Server zuge-
wiesene Subnetzmaske und die Default-Gateway-Adresse werden nicht-
flüchtig im Speicher des Gateways hinterlegt.
Im DHCP-Modus wird die IP-Adresse automatisch von einem DHCP-Ser-
ver im Netzwerk vergeben. Die vom DHCP-Server zugewiesene Sub-
netzmaske und die Default-Gateway-Adresse werden nichtflüchtig im
Speicher des Gateways hinterlegt. DHCP unterstützt drei Arten der IP-
Adresszuweisung:
Automatische Adressvergabe: Der DHCP-Server vergibt eine perma-
n
nente IP-Adresse an den Client.
Dynamische Adressvergabe: Die vom Server vergebene IP-Adresse ist
n
immer nur für einen bestimmten Zeitraum reserviert. Nach Ablauf
dieser Zeit oder nach der expliziten Freigabe durch einen Client wird
die IP-Adresse neu vergeben.
Manuelle Adressvergabe: Ein Netzwerk-Administrator weist dem Cli-
n
ent eine IP-Adresse zu. DHCP wird in diesem Fall nur zur Übermitt-
lung der zugewiesenen IP-Adresse an den Client genutzt.
Im PGM-Modus wird die vollständige IP-Adresse manuell über das Turck
Service Tool, FDT/DTM oder über einen Webserver vergeben. Im PGM-
Modus werden die eingestellte IP-Adresse und die Subnetzmaske im
Speicher des Gateways hinterlegt. Alle Netzwerk-Einstellungen (IP-
Adresse, Subnetzmaske, Default-Gateway) werden vom internen EE-
PROM des Moduls übernommen.
Im PGM-DHCP-Modus sendet das Gateway so lange DHCP-Requests, bis
ihm eine feste IP-Adresse zugewiesen wird. Der DHCP-Client wird auto-
matisch deaktiviert, wenn dem Gateway über den DTM oder einen Web-
server eine IP-Adresse zugewiesen wird.
Der F_Reset-Modus setzt alle Einstellungen des Geräts auf die Default-
Werte zurück und löscht alle Daten im internen Flash des Geräts. Die fol-
genden Werte werden zurückgesetzt bzw. gelöscht:
IP-Adresse und Subnetzmaske
n
Parameter
n
