8. Presentación del producto
8.1 Descripción del producto
15
10
12 13
19
5
4
3
2
15 1

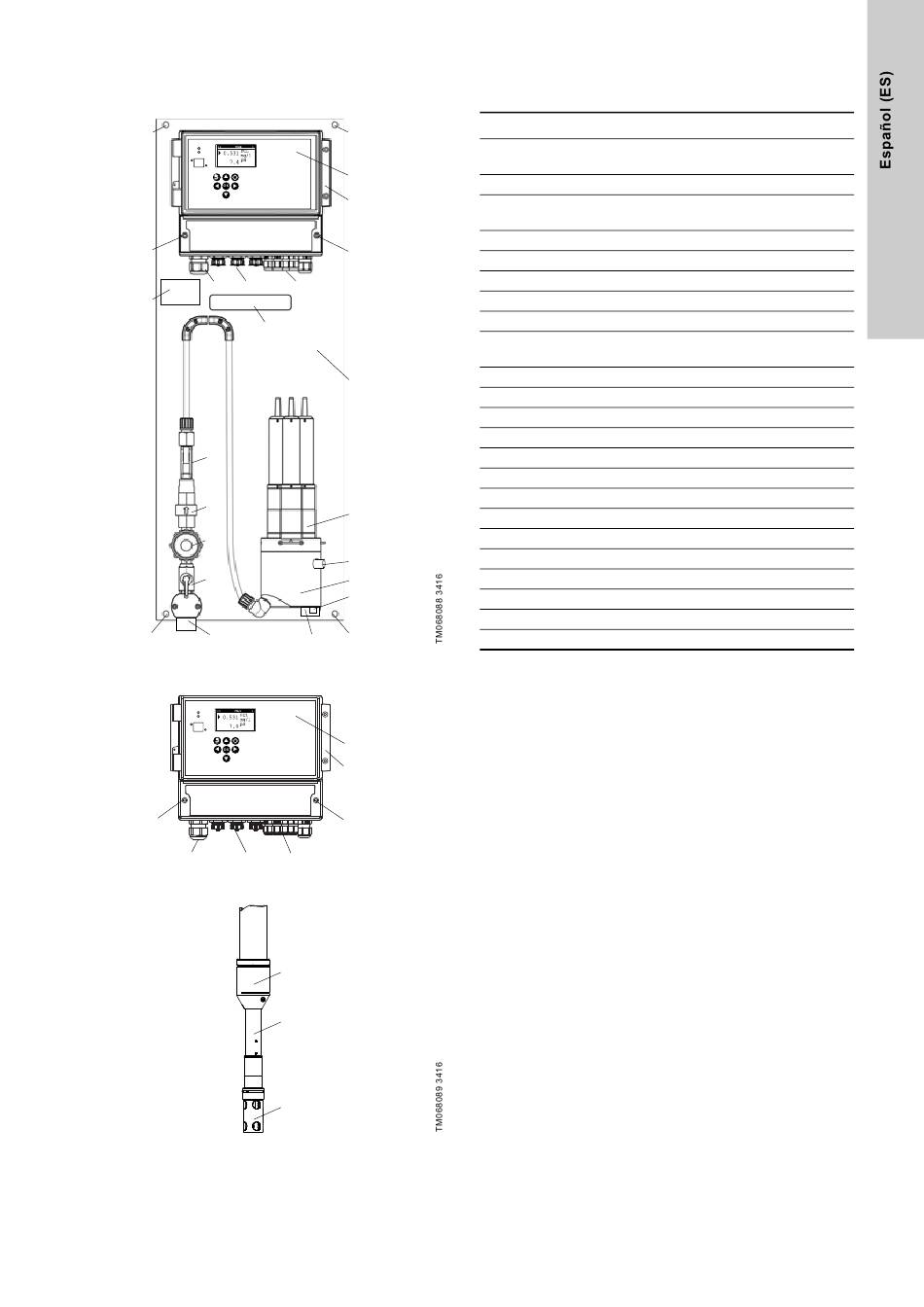

Fig. 4 Componentes del sistema DID con celda de flujo
10
12 13
Fig. 5 Componentes del sistema DID con sensor de inmer-
sión
15
8
11
10
14
9
18
7
6a
6
6b
6c 15
8
11
10
14
16
7
17
Pos. Descripción
Aspiración de agua, rosca interna G 1/2", conexiones
1
para mangueras Grundfos
2 Válvula de bola, 1/4" NPT
Filtro de aspiración, con tapón roscado para desmontar y
3
limpiar el elemento filtrante
4 Limitador de caudal, mecánico
5 Detector de caudal, digital
6 Celda de flujo para 1 o 3 sensores
6a Válvula de muestreo
6b Punto de muestreo
Descarga de agua, rosca interna G 1/2", conexiones
6c
para mangueras Grundfos
7 Sensores
8 Unidad de control CU 382
9 Abertura para cables de alimentación y de sensores
10 Tornillos del compartimento de terminales
11 Cierre de la cubierta de la unidad CU 382
12 Prensacables para el cable de alimentación
13 Conectores para sensores s::can
14 Prensacables para líneas de salida de señales
15 Orificios para montaje en pared
16 Soporte del sensor
17 Protección del sensor
18 Placa de soporte
19 Placa de características
20 Manguera transparente para muestreo de agua

8.2 Uso previsto

El sistema DID está diseñado para la monitorización en línea de
parámetros de calidad del agua y ofrece funciones para controlar
esos parámetros.
El sistema DID debe usarse según las instrucciones especifica-
das en este manual. Asimismo, deben respetarse los valores
indicados en este manual.

8.3 Principio de funcionamiento

La unidad de control CU 382 dispone de una pantalla y 7 botones
de control en la parte frontal. El software arrancará automática-
mente al encender la unidad de control CU 382.
La unidad de control CU 382 recoge y muestra las lecturas de
todos los sensores mediante una conexión de bus digital. La uni-
dad de control CU 382 lleva integrado un controlador PID (pro-
porcional, integral y derivativo). Con el controlador PID y las uni-
dades de dosificación se puede configurar un bucle cerrado de
control.
La parte hidráulica del sistema DID gestiona todo el caudal de
agua desde la aspiración hasta la descarga, incluidas las opera-
ciones de filtración, reducción de presión y limitación y control del
caudal. Además, el sistema DID incluye celdas de flujo diseñadas
específicamente para montar los sensores y hacer un muestreo
apropiado.
