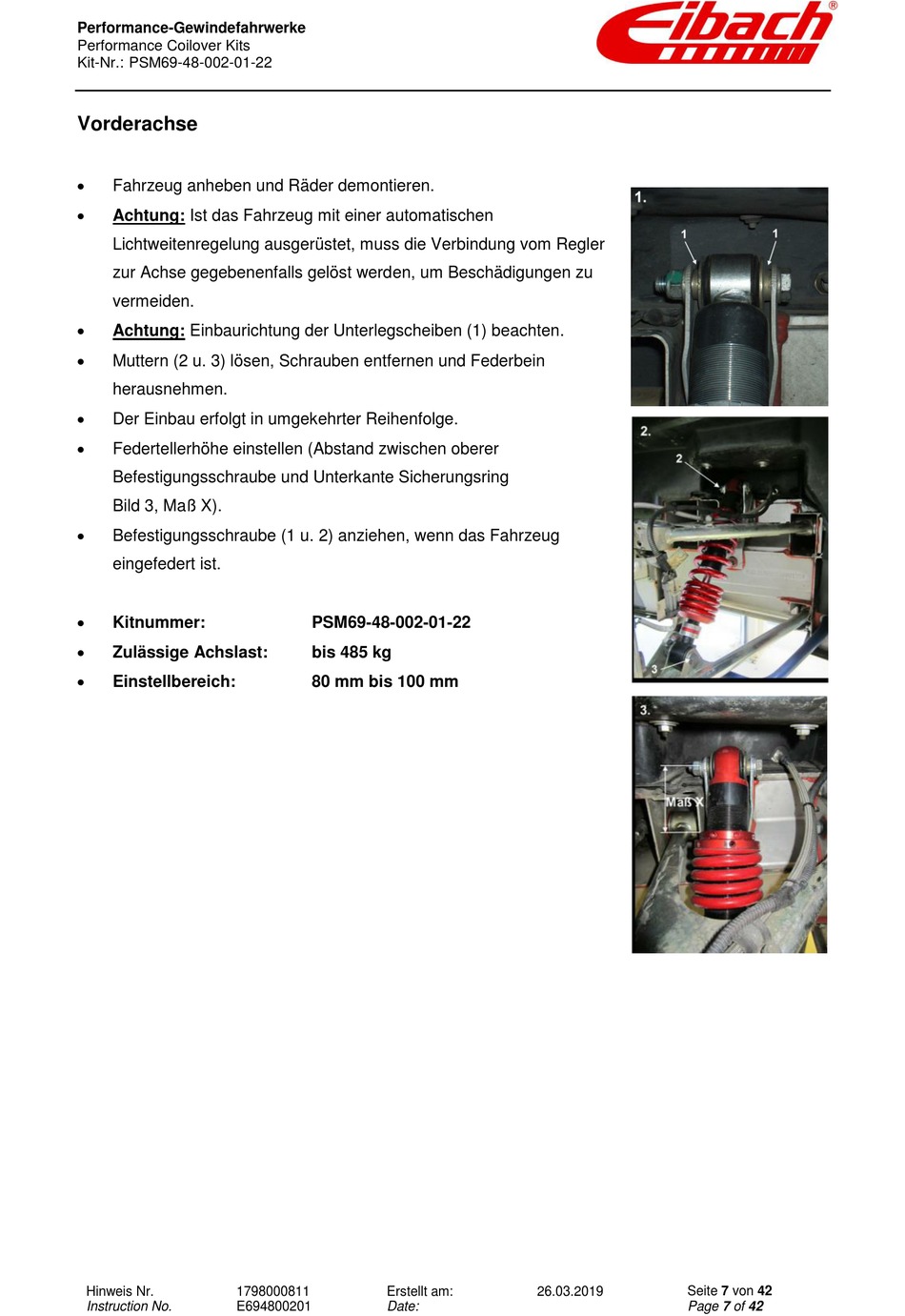

Performance-Gewindefahrwerke
Performance Coilover Kits
Kit-Nr.: PSM69-48-002-01-22
Vorderachse

Fahrzeug anheben und Räder demontieren.

Achtung: Ist das Fahrzeug mit einer automatischen
Lichtweitenregelung ausgerüstet, muss die Verbindung vom Regler
zur Achse gegebenenfalls gelöst werden, um Beschädigungen zu
vermeiden.

Achtung: Einbaurichtung der Unterlegscheiben (1) beachten.

Muttern (2 u. 3) lösen, Schrauben entfernen und Federbein
herausnehmen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Federtellerhöhe einstellen (Abstand zwischen oberer
Befestigungsschraube und Unterkante Sicherungsring
Bild 3, Maß X).

Befestigungsschraube (1 u. 2) anziehen, wenn das Fahrzeug
eingefedert ist.

Kitnummer:

Zulässige Achslast:

Einstellbereich:
Hinweis Nr. 1798000811
Instruction No. E694800201
PSM69-48-002-01-22
bis 485 kg
80 mm bis 100 mm
Erstellt am:
Date:
26.03.2019 Seite 7 von 42
Page 7 of 42
