Typ 8098
Elektrische Installation
8.4 Anschluss des Geräts an ein büS- /
CANopen-Netzwerk
→
Für eine einwandfreie Funktion des Geräts eine 5-polige M12-Buchse aus Edelstahl mit Schirmanschluss
verwenden.
→
Die Spezifikationen für das Kabel und die Leiter beachten, die vom Hersteller angegeben werden.
Der 5-polige M12-Gerätestecker (A-Kodierung) dient zum Anschluss des Geräts:
• An eine Spannungsversorgung mit 12...35 V DC und/oder
• An das büS- /CANopen-Netzwerk.
→
Wenn das Gerät mit einem büS- oder CANopen-Netzwerk verbunden ist und sich an einem büS- oder
CANopen-Ende befindet, entweder 1 oder 2 120-Ω-Abschlusswiderstand in die Leitung schalten oder
den internen Abschlusswiderstand des Geräts mit Software aktivieren: siehe Kap. „10.6.3 Aktivieren des
geräteinternen Abschlusswiderstands" auf Seite 48 Die büS- oder CANopen-Leitung muss auf 60 W
angepasst werden.
2
5
3
1
4

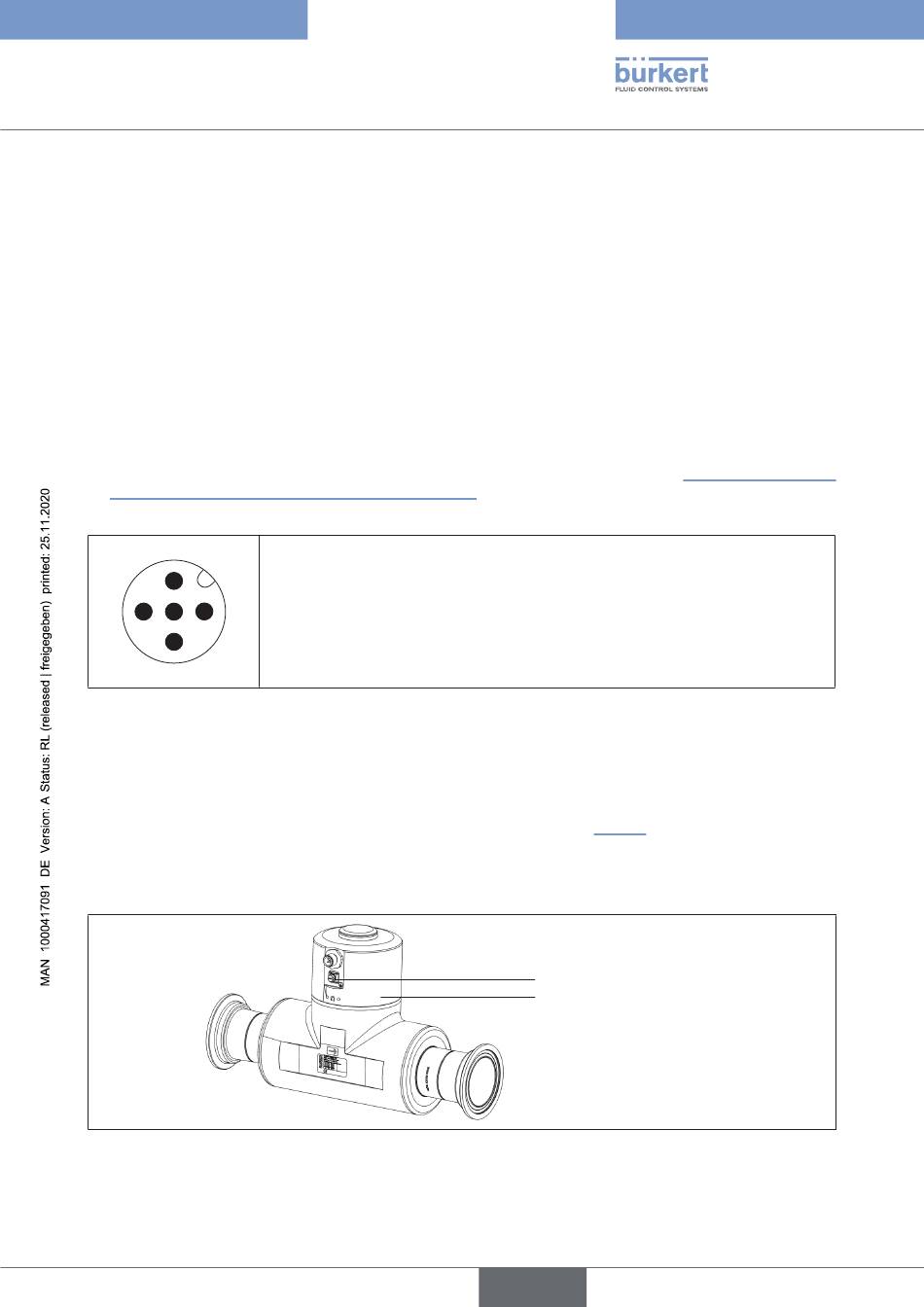

Bild 13: Pin-Belegung des 5-poligen M12-Gerätesteckers
8.5 Anschließen der Schutzerde
→
Für einen einwandfreien Betrieb des Geräts muss der gelb/grüne Leiter immer an den Erdungsanschluss
außen am Transmittergehäuse wie folgt angeschlossen werden (siehe Bild 14).
→
Einen Ringkabelschuh für die M4-Schraube verwenden.
→
Die M4-Schraube mit einem Drehmoment von 1,8...2 Nm (1.3...1.4 ft lbf) festziehen.
Bild 14: Erdungsanschluss
• Pin 1: CAN-Abschirmung
• Pin 2: 12...35 V DC
• Pin 3: GND
• Pin 4: CAN_H
• Pin 5: CAN_L
Erdungsanschluss (Schutzerde)
Transmitter
