3.2 Betrieb der Bedienpanele MTP23X und MTP33X
Die Bedienpanele MTP23X und MTP33X verfügen über physische Drucktasten für die gängigsten Einricht- und Ein-
stellfunktionen sowie ein kleines Digitaldisplay zur Anzeige von Einstellwerten und erweiterten Einstellungen.
Das Bedienpanel MTP23X verfügt nur über den DC-Modus, während das Bedienpanel MTP33X sowohl den AC- als auch
den DC-Modus umfasst.
Steuerelemente:
Die Bedienpanele MTP23X und MTP33X werden mit einem Einstellknopf und mit zwei Funktionstasten im unteren
Teil der vorderen Abdeckung sowie mit speziellen Drucktasten auf dem Bedienpanel selbst verwendet. Der Ein-
stellknopf kann gedreht und entsprechend der aktuellen Auswahl auch als Drucktaste verwendet werden. Die Ein-
stellungen und Werte werden auf der im Bedienpanel integrierten Digitalanzeige angezeigt.

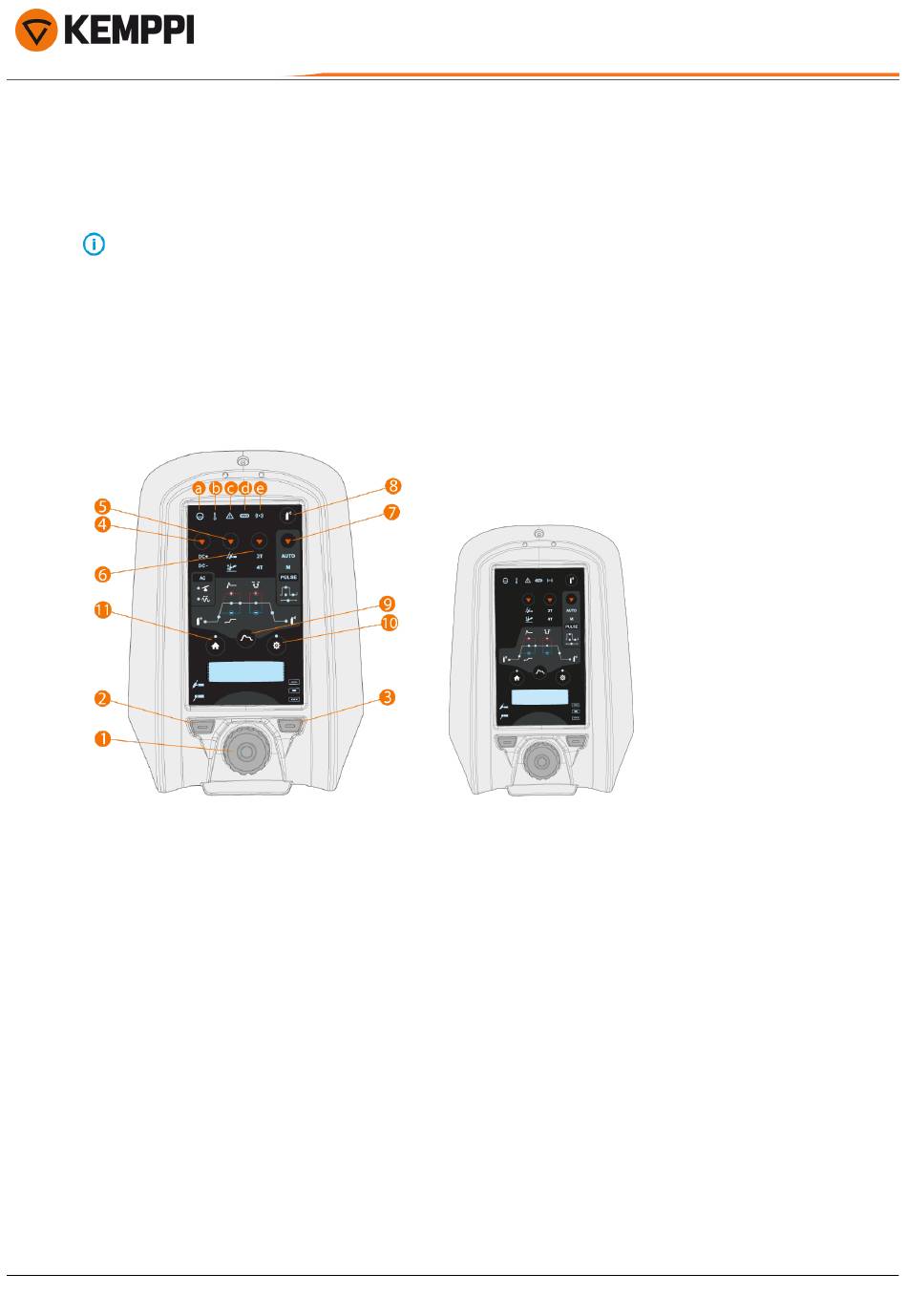

Bedienpanel MTP33X auf der linken Seite und Bedienpanel MTP23X auf der rechten Seite:
1. Einstellknopf
•
Im Home-Modus damit wird der Schweißstrom (A) eingestellt.
•
Wird verwendet, um innerhalb des integrierten Paneldisplays und in den Einstellungen zu navigieren.
•
Der Einstellknopf funktioniert auch als Drucktaste zum Auswählen, wenn das grüne Licht in der Mitte des
Knopfs leuchtet.
2. Auswahlknopf für Schweißprozess (linke Funktionstaste)
•
Schaltet zwischen Schweißprozessen um: WIG / E-HAND
3. Auswahltaste für Schweißmodus (rechte Funktionstaste)
•
Schaltet zwischen Schweißmodi um: Kontinuierlich / Heften / MicroTack
4.Nur Bedienpanel MTP33X: Auswahlknopf für Strommodus
•
Durch kurzes Drücken wird zwischen den Strommodi umgeschaltet: AC / DC- / Mischstrom (AC/DC-)
•
Langes Drücken schaltet in den DC+ Modus.
5. Auswahltaste für Zündmodus
•
Schaltet zwischen verschiedenen Zündmodi um: Lift TIG / Hochfrequenz-Zündung (HF-Zündung)
6. Auswahltaste für Trigger-Logik
© Kemppi
MasterTig 235ACDC, 325DC, 335ACDC, 425DC
28
Betriebsanleitung - DE
1920900 / 2045
