Inhaltszusammenfassung für Kemppi MinarcTig 180
- Seite 1 MinarcTig 180, 180MLP , 250, 250MLP...
- Seite 3 GEBRAUCHSANWEISUNG Deutsch...
-
Seite 4: Inhaltsverzeichnis
..........1 3 2.6.4 Zusätzliche Funktionen bei den MLP-Modellen ..1 4 Setup-Funktion ..............Fehlercodes ................. Wartung ................Tägliche Wartung ..............Entsorgung der Maschine ............Bestellnummern ............... Fehlersuche ................. Technische Daten ............MinarcTig 180, 180MLP, 250, 250 MLP... -
Seite 5: Einleitung
Mal einsetzen. Zu Ihrer eigenen Sicherheit und der Ihres Arbeitsumfelds beachten Sie bitte insbesondere die Sicherheitshinweise in dieser Anleitung. Bitte setzen Sie sich mit Kemppi Oy in Verbindung, wenn Sie weitere Informationen über die Produkte von Kemppi erhalten möchten. Sie können sich auch gerne von einem durch Kemppi autorisierten Fachhändler beraten lassen, oder besuchen Sie... -
Seite 6: Maschineneigenschaften
Beim WIG-Schweißen wird der Schweißlichtbogen zwischen einer nicht verbrauchbaren Wolframelektrode und dem Werkstück gebildet. Der entstehende heiße Lichtbogen schmilzt das Werkstück, um ein Schmelzbad zu bilden, in dem ein Zusatzwerkstoff mit ähnlicher Legierungszusammensetzung langsam MinarcTig 180, 180MLP, 250, 250 MLP... -
Seite 7: Einsatz Der Maschine
Stellen Sie die Maschine auf eine Oberfläche, auf der sie nicht der Wärme/Hitze ausgesetzt ist, die von heißen Flächen abgegeben wird und vor Funken sowie Schweißspritzern geschützt ist. Sorgen Sie für einen ungehinderten Luftstrom zu und von der Maschine. © Kemppi Oy / R05... -

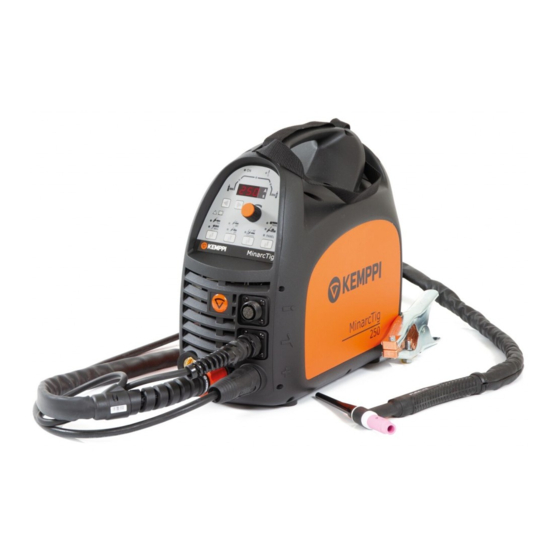

Seite 8: Gesamtansicht Der Schweißmaschine
Gesamtansicht der Schweißmaschine Schweißbrenner Massekabel und Masseklemme Hauptschalter Netzkabel (die Abbildung zeigt die MinarcTig 180) Anschluss für den Schutzgasschlauch Verteilnetz Alle gebräuchlichen elektrischen Geräte ohne besondere Stromkreise erzeugen Oberschwingungsströme, die in das Verteilnetz fließen. Hochgradige Oberschwingungsströme können Verluste verursachen und andere Ausrüstungsgegenstände störend beeinflussen. -
Seite 9: Kabelanschlüsse
Der Schweißbrenner dient der Versorgung des Werkstücks mit Schutzgas und elektrischer Lichtbogenenergie. Wenn Sie den Schalter am Schweißbrenner drücken, beginnt das Schutzgas zu strömen und baut sich der Lichtbogen auf. Der WIG-Schweißbrenner wird am Minuspol angeschlossen. © Kemppi Oy / R05... -
Seite 10: Schweißstrom Und Elektroden
Für das WIG-Gleichstromschweißen empfehlen wir die Verwendung von Elektroden des Typs WC20 (grau), jedoch können auch andere Typen verwendet werden. Der Durchmesser der Schweißelektrode wird je nach dem zu verwendenden Schweißstrom ausgewählt. Die Elektrode wird schmelzen, wenn sie im Vergleich MinarcTig 180, 180MLP, 250, 250 MLP... -
Seite 11: Schweißelektroden Beim Mma-Schweißen
1,6 mm 2,0 mm 2,5 mm 3,25 4,0 mm 5,0 mm durchmesser Fe-Rutile 30-60 A 40-80 A 50-110 A 80-150 A 120–210 170–220 Fe-Basic 30-55 A 50-80 A 80-110 A 110- 140–200 200–220 150 A © Kemppi Oy / R05... -
Seite 12: Bedienelemente Und Anzeigen (180 Und 250)
Netzspannung wird der Schweißvorgang automatisch unterbrochen und die gelbe Überhitzungsanzeige leuchtet. Die Anzeige erlischt, wenn die Maschine wieder betriebsbereit ist. Sorgen Sie dafür, dass sich um der Maschine ausreichend Freiraum befindet, um eine ungehinderte Luftströmung durch die Maschine zu ermöglichen. MinarcTig 180, 180MLP, 250, 250 MLP... -
Seite 13: Einstellen Des Schweißstroms
Anzeige leuchtet. Drücken Sie den Taster des WIG-Schweißbrenners und halten Sie ihn gedrückt oder lassen Sie ihn wieder los (je nachdem, ob 2T oder 4T gewählt wurde). Das Schutzgas strömt und der Schweißlichtbogen wird © Kemppi Oy / R05... -
Seite 14: Einstellung Der Schweißparameter
Stufen: Schweißstrom und Minilog-Strom hin und her zu wechseln. Wenn Sie den Schalter 1 Sekunde lang drücken und dann loslassen, sinkt der Strom ab. Nach einer vorher festgelegten Absenkzeit erlischt der Lichtbogen. MinarcTig 180, 180MLP, 250, 250 MLP... -
Seite 15: Impulsschweißen
Wiederherstellen der Werkseinstellungen *), 1 = Wiederherstellen / 0 = Kein Wiederherstellen 0,0…2,0 s Mindesteinstellung für die Gasvorströmzeit 0,0…10,0 s 1,0 s Mindesteinstellung für die Gasnachströmzeit 5,0…20,0 s 10,0 s Maximale Einstellung für die Gasvorströmzeit © Kemppi Oy / R05... -
Seite 16: Fehlercodes
Lüfter die Maschine abgekühlt hat. Weitere Fehlercodes: Die Maschine kann Codes anzeigen, die hier nicht aufgeführt sind. Setzen Sie sich im Falle des Erscheinens eines nicht aufgeführten Codes mit einem von Kemppi autorisierten Kundendienst in Verbindung und teilen Sie ihm den angezeigten Fehlercode mit. -
Seite 17: Wartung
Gefahren und Fehlfunktionen vermieden. Wir empfehlen, dass Sie alle sechs Monate eine Wartung Ihrer Schweißmaschine einplanen. Ein von Kemppi autorisierter Kundendienst wird Ihre Maschine überprüfen sowie reinigen und dafür sorgen, dass alle Stromanschlüsse fest und sicher sitzen. Bei häufigen und hohen Temperaturänderungen können sich die Stromanschlüsse lockern und oxidieren. -
Seite 18: Bestellnummern
MINARCTIG 250, TX 165 G S 16M P0668TX Kabel Schweißkabel, 16 mm², 5 m 6184103 Schweißkabel, 25 mm², 5 m 6184201 Schweißkabel, 25 mm², 10 m 6184202 Massekabel, 16 mm², 5 m 6184113 Massekabel, 25 mm², 5 m 6184211 MinarcTig 180, 180MLP, 250, 250 MLP... - Seite 19 TXR 20G (TX) TXR20G TXR 20W (TX) TXR20W RTC 10 (TTC) 6185477 RTC 20 (TTC) 6185478 Druckminderer AR 6265136 Schutzgasschlauch (4,5 m) W001077 Tragegurte 9592162 Weitere Fernregler R 10 6185409 R11F 6185407 Netzkabel (MinarcTig 250) W002982 © Kemppi Oy / R05...
-
Seite 20: Fehlersuche
• • Zu niedrige oder zu hohe Versorgungsspannung Wenn die Störungen der Maschine durch diese Maßnahmen nicht behoben werden können, setzen Sie sich mit einem Kundendienst von KEMPPI in Verbindung. TECHNISCHE DATEN MinarcTig 180, 180 MLP Anschlussspannung 1 ~, 50/60 Hz 230 V ±15 %... - Seite 21 -40 °C...+60 °C Empfohlener Generator > 7 kVA MinarcTig™ 250, MinarcTig™ 250 MLP Anschlussspannung 3 ~, 50/60 Hz 400 V –20 %... +15 % Anschlussleistung 7,2 kVA (250 A/20,1 V) E-Hand 8,2 kVA (220 A/28,8 V) © Kemppi Oy / R05...
- Seite 22 10,7 kg (11,6 kg mit Anschlusskabel) Temperaturklasse Schutzklasse IP23S EMV-Klasse Minimale Kurzschlussleistung S • 1,5 MVA Versorgungsnetzes * Betriebstemperaturbereich -20 °C...+40 °C Lagertemperaturbereich -40 °C...+60 °C Empfohlener Generator > 15 kVA * Siehe Abschnitt 2.3. MinarcTig 180, 180MLP, 250, 250 MLP...
