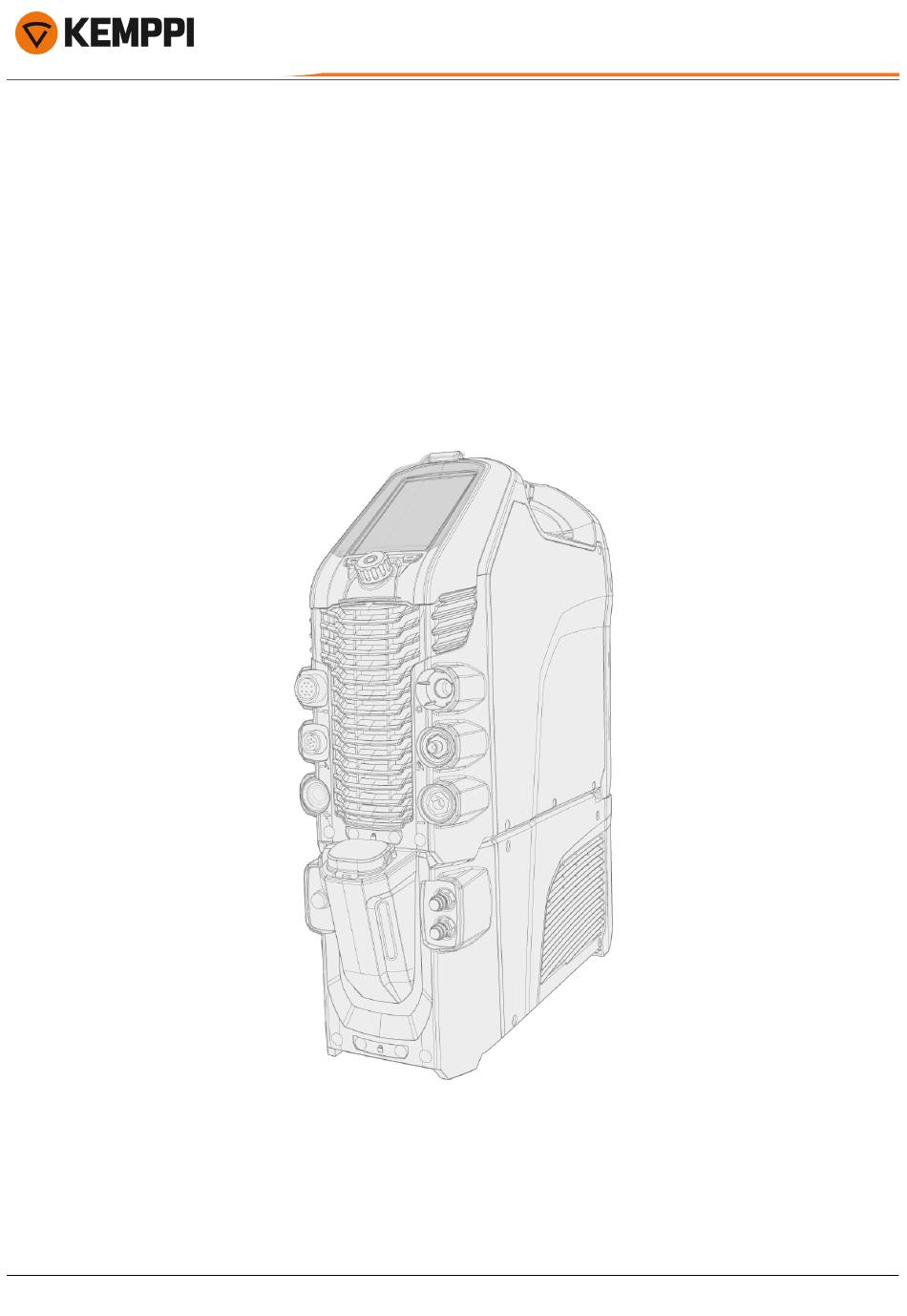

MasterTig 235ACDC, 325DC, 335ACDC, 425DC
Bedienungsanleitung - DE
MasterTig 235ACDC, 325DC, 335ACDC,
425DC
MasterTig Cooler M
1
© Kemppi
1920900 / 2505

Werbung

loading

Inhaltszusammenfassung für Kemppi MasterTig 235ACDC

  • Seite 1 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE MasterTig 235ACDC, 325DC, 335ACDC, 425DC MasterTig Cooler M © Kemppi 1920900 / 2505...
  • Seite 2 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE INHALT 1. Allgemeines 1.1 Schweißerschutz 1.2 Beschreibung der Ausrüstung 2. Installation 2.1 Installation des Netzsteckers 2.2 Installation des Bedienpanels 2.3 Installieren der Kühleinheit 2.4 Installieren des Partikelfilters (optional) 2.5 Montieren von Einheiten auf einem Wagen (optional) 2.6 Anschließen des WIG-Schweißbrenners...
  • Seite 3 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 5.1 Tägliche, regelmäßige und jährliche Wartung 5.2 Entsorgung 6. Technische Daten 6.1 Stromquelle MasterTig 235ACDC 6.2 Stromquelle MasterTig 325DC 6.3 Stromquelle MasterTig 335ACDC 6.4 Stromquelle MasterTig 425DC 6.5 Kühleinheit MasterTig Cooler M 6.6 WIG-Richttabellen...
  • Seite 4 Angaben zu gewährleisten, sodass Kemppi für Fehler oder Auslassungen nicht haftbar gemacht wer- den kann. Kemppi behält sich jederzeit das Recht vor, die Spezifikationen des beschriebenen Produkts ohne vor- herige Ankündigung zu ändern. Ohne vorherige Genehmigung von Kemppi darf der Inhalt dieser Anleitung weder kopiert, aufgezeichnet, vervielfältigt oder übermittelt werden.
  • Seite 5 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 1.1 Schweißerschutz Schweißen wird immer als Heißarbeit eingestuft, und Schweißgeräte enthalten in der Regel Hochspannungsstromkreise. Wenn Sie mit dem Schweißen und den Schweißprinzipien nicht vertraut sind, sollten Sie eine Schweißausbildung absol- vieren oder sich von einem Fachmann beraten lassen, bevor Sie mit dem Schweißen beginnen. Die in diesem Handbuch genannten Schweißgeräte sind für den professionellen Einsatz in einer industriellen Umgebung bestimmt.
  • Seite 6 Bedienungsanleitung - DE 1.2 Beschreibung der Ausrüstung Kemppi-Schweißgeräte MasterTig 235 AC/DC, 325 DC, 335 AC/DC und 425 DC sind für den professionellen industriellen Einsatz konzipiert, mit Eigenschaften, die besonders für das Schweißen von Materialien wie Aluminium und Edelstahl geeignet sind. Das Gerät besteht aus Stromquelle, Bedienpanel und Kühleinheit (optional). Die MasterTig Cooler M Küh- leinheit wird beim flüssiggekühlten WIG-Schweißen mit MasterTig-Stromquelle verwendet.
  • Seite 7 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE EIN-/ AUS-Schalter. Verbindungen: Externer Fernregleranschluss WIG-Schweißkabelverbindung (Anschlusstyp R1/4) Steuerkabelanschluss DIX-Anschluss (-) DIX-Anschluss (+) Kühlmittelein- und -ausgang (farbcodiert) Gasschlauchanschluss Netzkabel Anschluss der Kühleinheit Leerer Halter für unbenutzten DIX-Anschluss. IDENTIFIKATION DER AUSRÜSTUNG Seriennummer Die Seriennummer der Maschine ist dem Typenschild oder einer anderen Position auf dem Gerät zu entnehmen.
  • Seite 8 Wohnbereichen vorgesehen, in denen die Elektrizitätsversorgung über die öffentlichen Versorgungssysteme mit nied- rigerer Spannung erfolgt. MasterTig 235ACDC: Dieses Gerät entspricht IEC 61000-3-12 und darf an öffentliche Niederspannungsnetze ange- schlossen werden. MasterTig 325DC, 335ACDC und MasterTig 425DC: Sofern die Niederspannungs-Kurzschlussleistung des Netzes am Anschlusspunkt höher oder gleich dem Wert auf der untenstehenden Liste ist, erfüllt dieses Gerät IEC 61000-3-11...
  • Seite 9 Schließen Sie das Gerät erst nach Abschluss der Installation an das Stromnetz an. Installieren Sie den 3-phasigen Stecker entsprechend der MasterTig Stromquelle und den örtlichen Anforderungen. Bei der 1-phasigen Stromquelle (MasterTig 235ACDC) ist der Stecker vorinstalliert. Beachten Sie auch "Technische Daten" auf Seite 76 für stromquellenspezifische technische Informationen.
  • Seite 10 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.2 Installation des Bedienpanels Werkzeug: • Schraubendreher, Torx-Bit (T20). Schließen Sie das Kabel des Bedienpanel an und montieren Sie das Panel an seinem Platz: >> Stecken Sie die Oberseite des Panels zuerst in den Schlitz und senken Sie dann die Unterseite des Panels nach unten.
  • Seite 11 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Panelabdeckung und Bedienpanel werden mit der gleichen Schraube befestigt. © Kemppi 1920900 / 2505...
  • Seite 12 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.3 Installieren der Kühleinheit Die Kühleinheit darf nur durch einen autorisierten Elektriker angeschlossen werden. Schließen Sie die Maschine erst nach Abschluss der Installation an das Stromnetz an. Versuchen Sie nicht, die Stromquelle mit einem Hebezeug am Griff zu bewegen. Der Griff ist nur zum manuellen Anheben bestimmt.
  • Seite 13 Schließen Sie die Kabel der Kühleinheit an und setzen Sie die hintere Abdeckung wieder ein. Befüllen Sie die Kühleinheit mit Kühlflüssigkeit. >> Der Tankinhalt des MasterTig Cooler M beträgt 3 Liter. Als Kühlmittel wird MPG 4456 (Kemppi-Gemisch) emp- fohlen. Das Mischungsverhältnis sollte standardmäßig 20...50% betragen. Verwenden Sie nur Ethylen- oder Pro- pylenglykolgemische, die für Schweißkühlsysteme vorgesehen sind, z.
  • Seite 14 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.4 Installieren des Partikelfilters (optional) Der optionale Partikelfilter wird zusammen mit einem zusätzlichen Filterrahmen als Paket installiert. Setzen Sie den Filter in den Filterrahmen Installieren Sie das Filterpaket vor dem Lufteinlass auf der Rückseite der Stromquelle.
  • Seite 15 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.5 Montieren von Einheiten auf einem Wagen (optional) Für den Einsatz mit MasterTig-Schweißgeräten sind drei verschiedene Transporteinheiten erhältlich: Fahrgestell P43MT, der 4-rädrige Wagen P45MT und der 2-rädrige Wagen T25MT. Werkzeug: • Innensechskantschlüsselsatz.
  • Seite 16 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Beim 2-rädrigen Wagen (T25MT) ist am Stromquellengriff eine zusätzliche Sicherungshalterung angebracht. Befes- tigen Sie die Halterung mit den mitgelieferten Schrauben (M8x16) am Wagen. © Kemppi 1920900 / 2505...
  • Seite 17 Verbinden Sie die WIG-Brennerkabel und die Ein- und Ausgangsschläuche der Flüssigkühlung mit den Geräten. Durch Drehen der Anschlüsse im Uhrzeigersinn sichern. Die Anschlüsse für die Flüssigkühlung sind farblich gekennzeichnet. Tipp: Kemppi-Schweißbrenner finden Sie auch unter userdoc.kemppi.com. © Kemppi 1920900 / 2505...
  • Seite 18 Halten Sie das Werkstück mit der Masseklemme verbunden, um die Verletzungsgefahr für die Benutzer und das Scha- densrisiko für elektrische Geräte zu senken. Schließen Sie bei den Stromquellen MasterTig 235ACDC und 335ACDC immer das Massekabel an den negativen (-) Anschluss an.
  • Seite 19 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.8 Anschließen des E-Hand-Elektrodenhalters Verbinden Sie den E-Hand-Elektrodenhalter mit dem (+) Anschluss an der Stromquelle. Schließen Sie das Massekabel an den (-)-Pol der Stromquelle an. Stellen Sie sicher, dass die Masseklemme fest am Werkstück oder an der Arbeitsfläche befestigt ist.
  • Seite 20 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.9 Installieren des Fernreglers Fernregler sind optional. Um den Fernregler zu aktivieren, stellen Sie in den Einstellungen des Bedienpanels den Fern- reglermodus ein. Für die Bedienpanele MTP23X und MTP33X beachten Sie bitte "Einstellungen" auf Seite 35 MTP23X/33X und für das Bedienpanel MTP35X siehe "Ansicht Einstellungen"...
  • Seite 21 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Schalten Sie in den Einstellungen des Bedienpanels den kabellosen Fernregler ein. Für die Bedienpanele MTP23X und MTP33X beachten Sie bitte "Einstellungen" auf Seite 35 MTP23X/33X und für das Bedienpanel MTP35X siehe "Ansicht Einstellungen" auf Seite 56 MTP35X.
  • Seite 22 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Nehmen Sie den Batteriehalter des Fußpedals heraus. Legen Sie die Batterien (3 x AAA) ein und stecken Sie den Hal- ter wieder in das Fußpedal. Schalten Sie in den Einstellungen des Bedienpanels den kabellosen Fernregler ein. Für die Bedienpanele MTP23X und MTP33X beachten Sie bitte "Einstellungen"...
  • Seite 23 Ein geeigneter Durchfluss für Argon beträgt in der Regel 5 bis 15 l/min. Wird der Gasstrom nicht richtig eingestellt, erhöht sich das Risiko einer fehlerhaften Schweißnaht (Schweißporosität). Die Funkenzündung wird bei zu hohem Gass- trom erschwert. Wenden Sie sich bitte an Ihren Kemppi-Händler vor Ort, um Gas und Geräte auszuwählen. Gasflaschenventil Durchflussregulierschraube Überwurfmutter...
  • Seite 24 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2.11 Installation der Gasflasche auf dem Wagen Nur P45MT: Kippen Sie das schwenkbare Gasflaschengestell zur leichteren Montage der Gasflasche Richtung Boden. Setzen Sie die Gasflasche auf das Gestell. >> Kippen Sie beim P45MT die Gasflasche zurück. Ziehen Sie den Wagen dann zur Gasflasche und drücken Sie die Oberseite der Gasflasche nach vorne.
  • Seite 25 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Befestigen Sie die Gasflasche mit einem Gurt oder einer Kette. Verwenden Sie die dafür vorgesehenen Befes- tigungspunkte am Wagen. © Kemppi 1920900 / 2505...
  • Seite 26 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3. BETRIEB Bevor Sie das Gerät in Betrieb nehmen, stellen Sie bitte sicher, dass alle notwendigen Installationsarbeiten gemäß Ihrer Maschineneinrichtung durchgeführt wurden. Schweißen an brand- und explosionsgefährdeten Standorten ist verboten! Schweißgase können zu Verletzungen führen. Sorgen Sie für ausreichende Belüftung beim Schweißen! Prüfen Sie, ob es in der Umgebung der Maschine genug Platz für die Kühlluftzirkulation gibt.
  • Seite 27 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.1 Betrieb der Stromquelle Schalten Sie die Stromquelle EIN. Der Netzschalter befindet sich auf der Rückseite. Abhängig von Ihrem Bedienpanel müssen Sie ca. 15 Sekunden warten, bis das System startet. Informationen zur Bedienung des Bedienpanels finden Sie unter: •...
  • Seite 28 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.2 Betrieb der Bedienpanele MTP23X und MTP33X Die Bedienpanele MTP23X und MTP33X verfügen über physische Drucktasten für die gängigsten Einricht- und Ein- stellfunktionen sowie ein kleines Digitaldisplay zur Anzeige von Einstellwerten und erweiterten Einstellungen.
  • Seite 29 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 7. Puls-Betriebsartwähler • Wählt den Pulsmodus aus oder schaltet den Puls aus: Automatisch / Manuell / Puls aus 8. Taste für Gastest • Spült die Gasleitung ohne Zündung und Schweißvorgang • Durch Drücken der Taste Gastest wird der Gastest mit der Standardzeit gestartet. Die Gastestzeit kann durch Dre- hen des Einstellknopfs (1) während des Gastests eingestellt werden: 0 s bis 60 s, Schrittweite 1 s (Standard = 20 s)
  • Seite 30 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parametereinstellung auf dem Bedienpanel: • "Startseite" unten • "Start-und-Stopp-Sequenz" unten • "Einstellungen" auf Seite 35. 3.2.1 Startseite „Home“ ist der Arbeitsmodus des Bedienpanels nach der ersten Inbetriebnahme von Maschine und Bedienpanel. Wenn „Home“ ausgewählt ist, kann der Schweißstrom durch Drehen des Einstellknopfs justiert werden.
  • Seite 31 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Die AC/DC-Funktion (4) ist mit dem Bedienpanel MTP23X nicht verfügbar. Auswahl und Einstellung der Start- und Stopp-Parameter: Drücken Sie die Start- und Stopptaste (9), um die Parametereinstellungen einzugeben. Blättern Sie durch die Kurven-/ Menüparameter, indem Sie den Einstellknopf (1) drehen.
  • Seite 32 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Einstellbare Parameter beim Dauerschweißen: Parameter Wert Beschreibung Vorströmgas Min./Max. = 0,0 s bis 9,9 s, Schrittweite 0,1 Schweißfunktion, die den Schutz- s (Standard = Auto) gasstrom startet, bevor der Lichtbogen gezündet wird. Damit wird sichergestellt, dass das Metall zu Beginn der Schwei- ßung nicht mit Luft in Berührung kommt.
  • Seite 33 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung Nachströmgas Min./Max. = 0,0 s bis 30,0 s, Auto, Schritt- Schweißfunktion, die den Schutz- weite 0,1 s (Standard =Auto) gasstrom nach dem Löschen des Licht- bogens fortsetzt. So wird sichergestellt, dass die heiße Schweißnaht nach dem...
  • Seite 34 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Einstellbare Parameter beim MicroTack-Schweißen: Parameter Wert Beschreibung Vorströmgas Min./Max. = 0,0 s bis 9,9 s, Schrittweite 0,1 Schweißfunktion, die den Schutz- s (Standard = Auto) gasstrom startet, bevor der Lichtbogen gezündet wird. Damit wird sichergestellt, dass das Metall zu Beginn der Schwei- ßung nicht mit Luft in Berührung kommt.
  • Seite 35 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung Basisstrom 10 % bis 70 %, Schrittweite 1 % (Standard Der niedrigere Strompegel des Impuls- = 20 %), Amperewert sichtbar * zyklus. Beim WIG-Puls-Schweißen besteht seine Hauptaufgabe darin, das Schweiß- bad abzukühlen und den Lichtbogen auf-...
  • Seite 36 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Selten verwendete Einstellungselemente sind standardmäßig ausgeblendet. Diese sind im Menü der erweiterten Ein- stellungen verfügbar. Einstellungen: Parameter Parameterwert Beschreibung Stromstärke, Spannung, Lichtbogenzeit Dieser Einstellungspunkt zeigt die letzten Letzte Schweißung Schweißdaten an. AC-Wellenform Sinus / Optima / Quadratisch (Standard: Funktion zur Änderung der Wellenform...
  • Seite 37 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Parameterwert Beschreibung AUS / EIN (Standard = AUS) VRD (Leerlaufspannungsreduzierung): Eine in Schweißmaschinen verwendete Sicherheitsvorrichtung, um die Leer- laufspannung zu reduzieren und unter einem bestimmten Spannungswert zu halten. Dadurch wird die Gefahr von Stromschlägen in besonders gefähr-...
  • Seite 38 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Parameterwert Beschreibung Zeit Zeiteinstellung (HH:MM) Stellen Sie die Stunde ein, indem Sie den Einstellknopf drücken und drehen (es wird ein 24-Stunden-Format verwendet). Sobald die Stunde eingestellt ist, drücken Sie die Einstellknopftaste, um die Minu- ten einzustellen.
  • Seite 39 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung Zündzeit (DC): 0 ms bis 950 ms / Auto, Schrittweite 10 ms (Standard = Auto) Leichter Upslope AUS / EIN (Standard = AUS) Diese Funktion erzeugt automatisch eine leichte Steigung, um einen Elek- trodenverschleiß...
  • Seite 40 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.3 Benutzung des Bedienpanels MTP35X Bedienpanel MTP35X verfügt über ein 7" TFT-LCD-Display. Neben den Funktionen der Bedienpanels MTP23X und MTP33X umfasst das Bedienpanel MTP35X Speicherkanäle, Weld Assist, die Option für stärker benutzerdefinierte Schweißprozesse, unterstützende Grafiken und Funktionen wie beispielsweise Doppelpuls-WIG, Suchlichtbogen und...
  • Seite 41 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Ansicht des Bedienpanels: • "Startansicht" unten • "Ansicht Weld Assist" auf der nächsten Seite • "Ansicht der Speicherkanäle" auf Seite 47 • "Ansicht Start-und-Stopp-Sequenz" auf Seite 47 • "Puls-Ansicht" auf Seite 53 • "Strommodus-Ansicht" auf Seite 54 •...
  • Seite 42 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Schweißprozess (WIG/E-Hand) Trigger-Logik (2T/4T) Zündmodus („Lift TIG“-Zündung) Kabelloser Fernregler und dessen Batteriestatus Remote-Modus (EIN/AUS): Warn- und Hinweissymbole: a. Kühleinheit • Grün: Kühleinheit ist angeschlossen und läuft • Rot: Kühleinheit ist angeschlossen, aber es liegt ein Problem vor (z. B. wenn der Kühlmittelkreislauf eingeschränkt ist).
  • Seite 43 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Verwenden des Weld Assist beim WIG-Schweißen Gehen Sie zur Ansicht Weld Assist und wählen Sie „Start“ mit der Einstellknopftaste (1). Auswählen: >> Werkstoff, den Sie schweißen wollen: Fe (Baustahl) / Ss (Edelstahl) / Al (Aluminium).
  • Seite 44 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Bei MasterTig DC-Stromquellen kann kein Aluminium (Al) als Schweißmaterial ausgewählt werden. Bestätigen Sie die Empfehlung des Weld Assist für die Schweißeinstellungen, indem Sie „Anwenden“ wählen. Tipp: Sie können im Weld Assist Schritt für Schritt zurückgehen, indem Sie die linke Funktionstaste (2) drücken.
  • Seite 45 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Alle diese Parameter können noch wie gewohnt für die aktuelle Schweißnaht geändert werden. Der Weld Assist gibt Ihnen eine Empfehlung zu folgenden Parametern: • Schutzgasdurchsatz: „Argon“ + l/min und „Helium“ + l/min •...
  • Seite 46 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Bestätigen Sie die Empfehlung des Weld Assist für die Schweißeinstellungen, indem Sie „Anwenden“ wählen. Der Weld Assist stellt automatisch die folgenden Parameter für Sie ein: • Stromstärke: Je nach verwendeter Maschine •...
  • Seite 47 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.3.3 Ansicht der Speicherkanäle Im Speicherkanal können vordefinierte Schweißparametereinstellungen für die spätere Verwendung gespeichert wer- den. Eine Schweißmaschine kann eine Reihe von voreingestellten und benutzerdefinierten Kanälen umfassen. Blättern durch die Kanäle und Auswählen der Kanäle: Gehen Sie zur Ansicht Kanal.
  • Seite 48 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Einstellen der Parameter: Gehen Sie zur Ansicht Start-und-Stopp-Sequenz. Drehen Sie den Einstellknopf (1), um durch die Parameter zu blättern. Wählen Sie durch Drücken der Einstellknopftaste (1) einen einzustellenden Parameter aus. Stellen Sie den Parameter durch Drehen des Einstellknopfs (1) ein.
  • Seite 49 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung Schweißmodus Kontinuierlich / Heften / MicroTack Dauerschweißen: Normales WIG-Schwei- ßen, das keine Pausenzeiten hat. Punktschweißen: WIG-Schweißfunktion, die automatisch eine Schweißnaht von vordefinierter Dauer erzeugt. Parameter werden vom Benutzer voreingestellt.
  • Seite 50 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung Hotstartwert -80% bis 100 %, Schrittweite 1 % (Stan- Hotstart: Schweißfunktion, die zu Beginn dard = OFF, 0 %) der Schweißnaht einen höheren Schweiß- strom verwendet. Nach der Hotstart- Phase sinkt der Strom auf den normalen Schweißstromwert.
  • Seite 51 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Einstellbare Parameter beim Punktschweißen: Parameter Wert Beschreibung Vorströmgas 0,0 s bis 10,0 s, Auto, Schrittweite 0,1 s Schweißfunktion, die den Schutzgasstrom (Standard = Auto) startet, bevor der Lichtbogen gezündet wird. Damit wird sichergestellt, dass das Metall zu Beginn der Schweißung nicht...
  • Seite 52 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Einstellbare Parameter beim MicroTack-Schweißen: Parameter Wert Beschreibung Vorströmgas 0,0 s bis 10,0 s, Auto, Schrittweite 0,1 s Schweißfunktion, die den Schutz- (Standard = Auto) gasstrom startet, bevor der Lichtbogen gezündet wird. Damit wird sichergestellt, dass das Metall zu Beginn der Schwei- ßung nicht mit Luft in Berührung kommt.
  • Seite 53 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.3.5 Puls-Ansicht Einstellen der Parameter: Gehen Sie zur Ansicht Pulse. Drehen Sie den Einstellknopf (1), um durch die Parameter zu blättern. Wählen Sie durch Drücken der Einstellknopftaste (1) einen Parameter aus. Stellen Sie den Parameter durch Drehen des Einstellknopfs (1) ein.
  • Seite 54 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung Impulsfrequenz 0,2 Hz bis 300 Hz, Schrittweite 1 Hz (Stan- Legt fest, wie viele Impulszyklen pro dard = 1,0 Hz) Sekunde (Hz) erzeugt werden. Im AC- Modus beträgt die maximale Puls- frequenz 20 Hz.
  • Seite 55 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Einstellen der Parameter: Gehen Sie zur Ansicht Strommodus. Drehen Sie den Einstellknopf (1), um durch die Parameter zu blättern. Wählen Sie durch Drücken des Einstellknopfs (1) einen einzustellenden Parameter aus. Stellen Sie den Parameter durch Drehen des Einstellknopfs (1) ein.
  • Seite 56 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Beschreibung AC+ / AC- Balance: Min./Max. = -60 % bis 0 % (Standard = -25 Funktion zur Einstellung der positiven und negativen Stromzyklen beim AC-WIG- Schweißen. Niedriger Prozentsatz bedeu- tet, dass der Schweißstrom im Durch- schnitt eher negativ ist, während hoher...
  • Seite 57 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Justieren der Einstellungen: Gehen Sie zur Ansicht Einstellungen. Drehen Sie den Einstellknopf (1), um durch die Einstellungsgruppen und Parameter zu blättern. Wählen Sie durch Drücken der Einstellknopftaste (1) einen Parameter aus, der eingestellt oder verändert werden soll.
  • Seite 58 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Hinweis Positiver Zündstrom 30 % bis 150 %, Schrittweite 1 % (Stan- Stellt die Stromstärke des positiven Zünd- dard = Auto) stroms ein. Nur in AC/DC-Stromquellen (bei AC-WIG). Positive Zündzeit 0 ms bis 200 ms / Auto, Schrittweite...
  • Seite 59 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE E-HAND-Einstellungen: Parameter Wert Hinweis Schweißstrom Min./Max. = Normale Schweiß- stromgrenzen Hotstart -10 bis +10. Schrittweite 1 (Standard = 0) Schweißfunktion, die zu Beginn der Schweißnaht einen höheren Schweiß- strom verwendet. Nach der Hotstart- Phase sinkt der Strom auf den normalen Schweißstromwert.
  • Seite 60 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Parameter Wert Hinweis Schweißassistent anzeigen EIN / AUS (Standard = EIN) Ein assistenten-ähnliches Dienst- programm zur einfachen Auswahl der Schweißparameter. Die Anwendung führt den Benutzer Schritt für Schritt durch die Auswahl der erforderlichen Parameter und macht die Auswahl für...
  • Seite 61 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Die Info-Ansicht umfasst: • Nutzungszähler • Fehlerstatus und Fehlerprotokoll • Letzte Schweißungen • Typ und Modell der Stromquelle • Softwareversionen von Stromquelle und Bedienpanel. © Kemppi 1920900 / 2505...
  • Seite 62 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.3.9 Bildschirmschoner Das Bild des Bildschirmschoners, der während des Starts und nach einer vordefinierten Zeit im Leerlauf des Bedi- enpanels angezeigt wird, kann mit dem Bildschirmschoner-Tool unter kemp.cc/screensaver geändert werden. Um die Änderung vorzunehmen, benötigen Sie die gewünschte Bilddatei und einen USB-Speicherstick.
  • Seite 63 Entfernen Sie den USB-Speicherstick und installieren Sie das Bedienpanel wieder. Siehe "Installation des Bedi- enpanels" auf Seite 10 " für weitere Informationen. Um ein benutzerdefiniertes Bildschirmschonerbild aus dem Speicher des Bedienpanels zu löschen oder stattdessen das Kemppi-Logo zu verwenden, gehen Sie bitte zur "Ansicht Einstellungen" auf Seite 56. © Kemppi 1920900 / 2505...
  • Seite 64 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.4 Betrieb der Kühleinheit Stellen Sie sicher, dass sich Kühlflüssigkeit im Tank befindet und der Schweißbrenner angeschlossen ist. Drücken und halten Sie kurz die Taste für den Kühlmittelkreislauf auf der Vorderseite der Kühleinheit. Dadurch wird ein Pumpenmotor aktiviert, der die Kühlflüssigkeit in die Schläuche und zum Schweißbrenner transportiert.
  • Seite 65 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.5 Fernregelung Informationen zur Installation des Fernreglers finden Sie unter "Installieren des Fernreglers" auf Seite 20. Hand-Fernregler: Um den Schweißstrom einzustellen, drehen Sie den Knopf auf dem Fernregler. Tipp: Der Fernregler ist mit einem praktischen Clip ausgestattet, um ihn an Ihrem Gürtel zu befestigen.
  • Seite 66 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 3.6 Bewegen der Maschine durch Anheben Falls Sie MasterTig-Schweißmaschinen anheben müssen, beachten Sie bitte besonders die Sicherheitsmaßnahmen. Befol- gen Sie ebenso die örtlichen Vorschriften. MasterTig-Schweißmaschinen können mit einem mechanischen Hebezeug angehoben werden, wenn die Geräte sicher auf dem Wagen installiert sind.
  • Seite 67 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 2-rädriger Wagen (T25MT): Stellen Sie sicher, dass die Schweißmaschine ordnungsgemäß am Wagen befestigt ist. Verbinden Sie den Hebezeughaken mit dem Hebebügel des Wagens. © Kemppi 1920900 / 2505...
  • Seite 68 Kühleinheit und lassen Sie das Kühlmittel in einen Messbecher laufen. Der Umlauf muss min- destens 0,5 l/min betragen. • Stellen Sie sicher, dass Sie Kemppi Originalersatzteile und Verbrauchsmaterialien verwenden. Falsche Ersatzteile können zu Überhitzung führen. • Stellen Sie sicher, dass die Stecker sauber, unbeschädigt und richtig befestigt sind.
  • Seite 69 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Unterschiedliche der Schweißleistung • Prüfen Sie, ob der Schweißbrenner physisch intakt und die Düse frei von Hindernissen ist. • Prüfen Sie, ob der Schweißbrenner nicht überhitzt ist. • Prüfen Sie, ob das Massekabel an einer sauberen Oberfläche des Werkstücks befestigt ist.
  • Seite 70 Einschaltdauer wurde über- Maschine nicht ausschalten, sondern durch die hitzt schritten. Lüfter abkühlen lassen. Sollten die Lüfter nicht laufen, wenden Sie sich bitte an den Kemppi- Kundendienst. Eine oder mehrere Phasen in der Stromkabel und dessen Anschlüsse prüfen. Netzspannung nicht in Ordnung Stromversorgung fehlen.
  • Seite 71 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Fehlercode Fehlerbeschreibung Mögliche Ursache Vorgeschlagene Maßnahme VRD-Fehler Leerlaufspannung überschreitet Stromquelle neu starten. Sollte der Fehler wei- VRD-Grenzwert. terhin bestehen, wenden Sie sich bitte an den Kemppi-Kundendienst. Brennerkühlung erfor- Flüssiggekühlter Brenner ist ange- Schalten Sie den Kühler im Einstellungsmenü...
  • Seite 72 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 5. WARTUNG UND PFLEGE © Kemppi 1920900 / 2505...
  • Seite 73 Verwenden Sie vorgemischtes Kühlmittel in der Kühleinheit. Das Mischungsverhältnis sollte standardmäßig 20...50% betragen. Verwenden Sie nur Ethylen- oder Propylenglykolgemische, die für Schweißkühlsysteme vorgesehen sind, z. B. Kemppi Kühlflüssigkeit. Fügen Sie der vorgemischten Kühlmittellösung kein Wasser zu. Verwenden Sie keine Kühl- flüssigkeit für Kraftfahrzeuge oder Mischungen auf Ethanolbasis.
  • Seite 74 Wenn an der Achsenabdichtung der Pumpe eine Leckage aufgetreten ist, wird die Achsenabdichtung ausgetauscht. Die Achsenabdichtung unterliegt einem Verschleiß und muss möglicherweise regelmäßig ausgetauscht werden, um eine ordnungsgemäße Abdichtung zu gewährleisten. Informationen zur Wartung des Kemppi-Schweißbrenners finden Sie in der Anleitung Ihres Schweißbrenners (auch ver- fügbar unter userdoc.kemppi.com). © Kemppi...
  • Seite 75 Umsetzung in Anlehnung an das nationale Recht müssen Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und zu einer zuständigen, umweltverantwortlichen Entsorgungsstelle gebracht werden. Laut Anweisung der Gemeindebehörden und des Unternehmens Kemppi ist der Gerätebesitzer ver- pflichtet, ein außer Betrieb gesetztes Gerät einer regionalen Sammelzentrale zu übergeben. Durch Anwendung dieser Europäischen Richtlinien tragen Sie zu einer besseren und gesünderen Umwelt bei.
  • Seite 76 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6. TECHNISCHE DATEN "Stromquelle MasterTig 235ACDC" auf der nächsten Seite "Stromquelle MasterTig 325DC" auf Seite 79 "Stromquelle MasterTig 335ACDC" auf Seite 81 "Stromquelle MasterTig 425DC" auf Seite 83 "Kühleinheit MasterTig Cooler M" auf Seite 85 Für Bestellnummern beachten Sie bitte "Bestellnummern" auf Seite 96.
  • Seite 77 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.1 Stromquelle MasterTig 235ACDC 235ACDC GM MASTERTIG 235ACDC GM (VRD aktiv, verriegelt im Panel) Merkmal Beschreibung Wert Netzanschlusskabel 1~, 2,5 mm 1~, 2,5 mm Netzanschlussspannung 1~ 50/60 Hz 110 / 220...240 V ±10 % 110 / 240 V ±10 %...
  • Seite 78 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 235ACDC GM MASTERTIG 235ACDC GM (VRD aktiv, verriegelt im Panel) Merkmal Beschreibung Wert Außenabmessungen L x B x H 544 x 205 x 443 mm 544 x 205 x 443 mm Gewicht ohne Zubehör...
  • Seite 79 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.2 Stromquelle MasterTig 325DC MASTERTIG 325DC 325DC G 325DC GM Merkmal Beschreibung Wert Netzanschlusskabel 3~, 2,5 mm 3~, 2,5 mm 3~, 2,5 mm Netzanschlussspannung 3~ 50/60 Hz 380 bis 460 V 380 bis 460 V 220 bis 230 V;...
  • Seite 80 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE MASTERTIG 325DC 325DC G 325DC GM Merkmal Beschreibung Wert Empfohlene Generatorleistung (mind.) 20 kVA 20 kVA 20 kVA Drahtloser Kommunikationstyp: Transmitterfrequenz 2400-2483.5 2400-2483.5 2400-2483.5 MHz, 10 MHz, 10 dBm MHz, 10 dBm...
  • Seite 81 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.3 Stromquelle MasterTig 335ACDC MASTERTIG 335ACDC 335ACDC G 335ACDC GM Merkmal Beschreibung Wert Netzanschlusskabel 3~, 2,5 mm 3~, 2,5 mm 3~, 2,5 mm Netzanschlussspannung 3~ 50/60 Hz 380 bis 460 V 380 bis 460 V 220 bis 230 V;...
  • Seite 82 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE MASTERTIG 335ACDC 335ACDC G 335ACDC GM Merkmal Beschreibung Wert Empfohlene Generatorleistung (mind.) 20 kVA 20 kVA 20 kVA Drahtloser Kommunikationstyp: Transmitterfrequenz 2400-2483.5 2400-2483.5 2400-2483.5 MHz, 10 MHz, 10 dBm MHz, 10 dBm...
  • Seite 83 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.4 Stromquelle MasterTig 425DC MASTERTIG 425DC G Merkmal Beschreibung Wert Netzanschlusskabel 3~, 2,5 mm Netzanschlussspannung 3~ 50/60 Hz 380...460 V ±10 % Maximaler Versorgungsstrom 23 bis 18 A Effektiver Versorgungsstrom 16 bis 14 A...
  • Seite 84 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE MASTERTIG 425DC G Merkmal Beschreibung Wert Kabelgebundener Kommunikationstyp Remote Analog CAN BUS Kemppi Remote-Bus Lichtbogenzündspannung 5 bis 11 kV Elektrodendurchmesser ø (mm) 1,6 bis 7,0 mm WIG-Schweißkabelverbindungstyp R1/4 Normen IEC60974-1,-3,-10 IEC 61000-3-12 AS 60974.1-2006...
  • Seite 85 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.5 Kühleinheit MasterTig Cooler M MASTERTIG COOLER M Merkmal Beschreibung Wert Anschlussspannung 50/60 Hz 220 bis 460 V AC, 1~/3~ Maximaler Nennversorgungsstrom 1,0 A 1max Nennkühlleistung bei 1 l/min 0,9 kW Kühlleistung bei 1,6 l/min 1,0 kW Empfohlenes Kühlmittel...
  • Seite 86 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.6 WIG-Richttabellen Die Tabellen in diesem Kapitel sind nur als allgemeine Orientierung gedacht. Die bereitgestellten Informationen basieren ausschließlich auf der Verwendung von (grauen) WC20-Elektroden und Argongas. WIG-Schweißen (AC) AC-Schweißstrombereich Elektrode (WC20) Gasdüse Gasdurchsatz Min.
  • Seite 87 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.7 Schweißprozesse und -merkmale MasterTig 235, 325, 335 und 425 2T Downslopeschnitt Dies ist eine Funktion, die es dem Benutzer ermöglicht, den aktuellen Downslope durch kurzes Drücken des Brennertasters zu beenden. 2T Trigger-Logik Auslöserbetriebsart eines Schweißbrenners.
  • Seite 88 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Autopuls WIG-Schweißprozess, bei dem der Schweißstrom zwischen zwei Stromstärken wechselt: Basisstrom und Pulss- trom. Es muss nur der Schweißstrom eingestellt werden. Die Pulsparameter werden dann automatisch ein- gestellt. Verwendet für die Optimierung der Lichtbogeneigenschaften für die gewünschten Schweißanwendungen.
  • Seite 89 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE E-Hand AntiFreeze Eine Funktion, die den Schweißstrom automatisch deutlich reduziert, wenn die Elektrode das Werkstück berührt. Kann verwendet werden, um zu vermeiden, dass die Stabelektrode bei Kontakt mit dem Werkstück zu heiß wird.
  • Seite 90 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Lichtbogenstärke Stellt die Kurzschlussdynamik (Rauheit) beim E-Hand-Schweißen ein, indem es z. B. die Stromstärke ändert. Lift-WIG-Strom Stromstärke zu Beginn der Lift-WIG-Zündung beim Berühren des Werkstücks. Lift TIG-Zündung Zündmodus beim WIG-Schweißen. Bei der Lift TIG-Zündung berühren Sie das Werkstück leicht mit der Elek- trode, drücken dann den Brennerschalter und heben die Elektrode ein wenig vom Werkstück.
  • Seite 91 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Nichtlinearer Downslope Bestimmt einen Punkt, zu dem der Schweißstrom so schnell wie möglich abfällt und dann in den normalen Downslope startet. Positive Zündung Die Phase der WIG-Zündung, bei der der Schweißstrom + Polung hat. Es ist typischerweise der erste Teil der Zündung bei AC/DC-Stromquellen.
  • Seite 92 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Vorströmgas Schweißfunktion, die den Schutzgasstrom startet, bevor der Lichtbogen entzündet wird. Damit wird sicher- gestellt, dass das Metall zu Beginn der Schweißung nicht mit Luft in Berührung kommt. Der Zeitwert wird vom Benutzer voreingestellt.
  • Seite 93 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 6.8 Verwendete Symbole Symbol Beschreibung Kühlmittelausgang Gaseingang Gasausgang DPulse (Doppelpuls) Kohlelichtbogen-Fugenhobeln WIG-Hochfrequenzzündung WIG-Kontaktzündung WIG-Flüssigkühlung WIG-Gaskühlung E-HAND Lichtbogenbruch Pulsverfahren Softstart Hotstart © Kemppi 1920900 / 2505...
  • Seite 94 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE Upslope Kraterfüllung mit Downslope Kraterfüllung mit Downlevel Endkraterstrom Minilog 4T LOG 4T LOG + Minilog MicroTack-Schweißen Dauerschweißen Punktschweißen Gastest Frequenz oder Wellenlänge Basisstrom Pulsstrom AC-Frequenz AC Sinus AC Quadratisch © Kemppi 1920900 / 2505...
  • Seite 95 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE AC Optima Fernregelung Fernregler im WIG-Brenner Fußfernregler HOCHSPANNUNG Niedrige Spannung Reinigungsprozess Polierverfahren Häufig verwendete Symbole in der Kemppi-Dokumentation: Symbol Beschreibung Benutzerhandbuch CE-Kennzeichnung EMV-Klasse A Elektro- und Elektronikschrott Hochspannung (Warnhinweis) Schutzerdung © Kemppi...
  • Seite 96 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 7. BESTELLNUMMERN Maschine Beschreibung Bestellnummer MasterTig Stromquelle:230 A AC/DC, Generator und Mehrspannungsbetrieb MT235ACDCGM 235ACDC GM Stromquelle:230 A AC/DC, Generator- und Mehrspannungsbetrieb, VRD immer MT235ACDCGMAU aktiviert, im Panel verriegelt MT325DC MasterTig 325DC Stromquelle: 300 A DC...
  • Seite 97 MasterTig 235ACDC, 325DC, 335ACDC, 425DC Bedienungsanleitung - DE 7.1 Zubehör Tipp: Die Buchstaben bei den Produktmodellnamen stehen für: W = wassergekühlt, G = gasgekühlt, F = flexibler Hals, S = S-Hals, N = kein Schalter (kein optionaler Fernregler). Flexlite TX...
