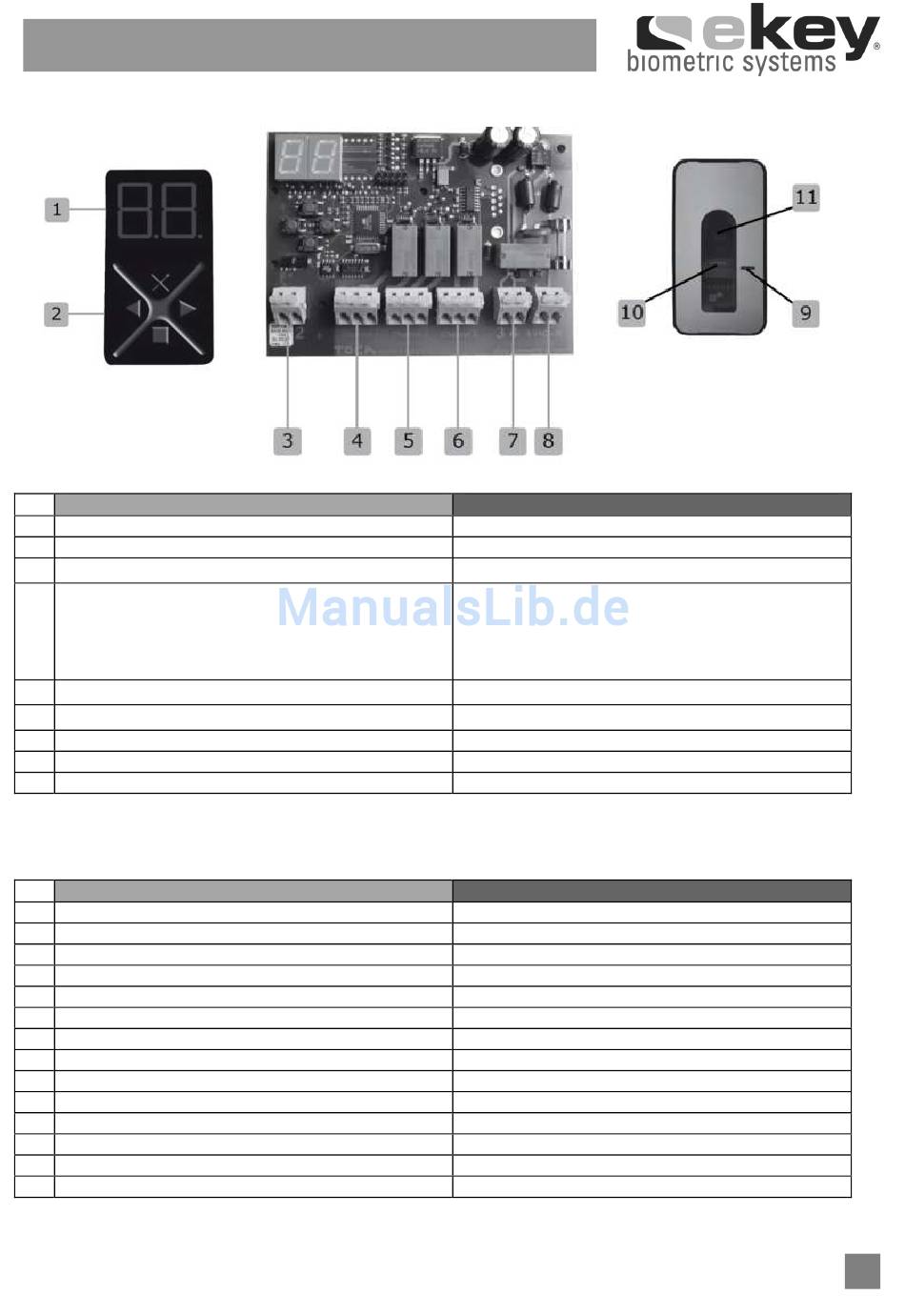

Figure 2
Deutsch
1 Anzeige
2 4 Bedientasten
3 Klemmen 1 und 2 (Verbindung zur AE)
4 Relais 1 (bei ekey® TOCAhome)
5
Relais 2 (nur bei ekey® TOCAhome 3 und pc)
6
Relais 3 (nur bei ekey® TOCAhome 3 und pc)
Relais zum Anschluss von Türöffnern etc.
7 Klemmen 3 und 4 (Verbindung zur AE)
8 Klemmen für Stromversorgung
9 LEDs (Online Status Anzeige)
10 Sensor
11 LED (Statusanzeige)
Lieferumfang / scope of delivery
Deutsch
1 Außeneinheit integra (AE)
2 Dekorblech Edelstahl-Look
3 Inneneinheit (IE)
4 Hutschiene
5 Kabel mit RJ45 Stecker (Länge 8m)
6 Steckernetzteil
7 Schraubenset
8 Bedienungs- und Montageanleitung
9 -optional- ekey® Converter USB
10 -optional- USB Kabel
11 -optional- CD-ROM f. ekey®TOCA home pc -option- CD-ROM for ekey®TOCAhome pc
12 -optional- Dekorblech Edelstahl-Look
13 -optional- Dekorblech Gold-Look
14 -optional- Dekorblech Weiß-Look
English
display
4 operation keys
clamp 1 and 2 (connection with scanner)
relays 1 (on ekey® TOCAhome)
relays 2 (only on ekey® TOCAhome 3 an pc)
relays 3 (only on ekey® TOCAhome3 and pc)
The relays can be connected to locks etc.
clamp 3 and 4 (connection with scanner)
connecting clamp for power supply
LEDs (online states indicator)
sensor
LED (status display)
English
Scanner integra
Frontpanel stainless steel look
Control unit
Control unit mounting rail (DIN-Rail)
Cable with RJ45 plug (length 8m)
Poweradapter
Screws and plugs
Operation- and installation manual
-option- ekey® converter USB
-option- USB cable
-option- Frontpanel stainless steel look
-option- Frontpanel gold look
-option- Frontpanel white look
