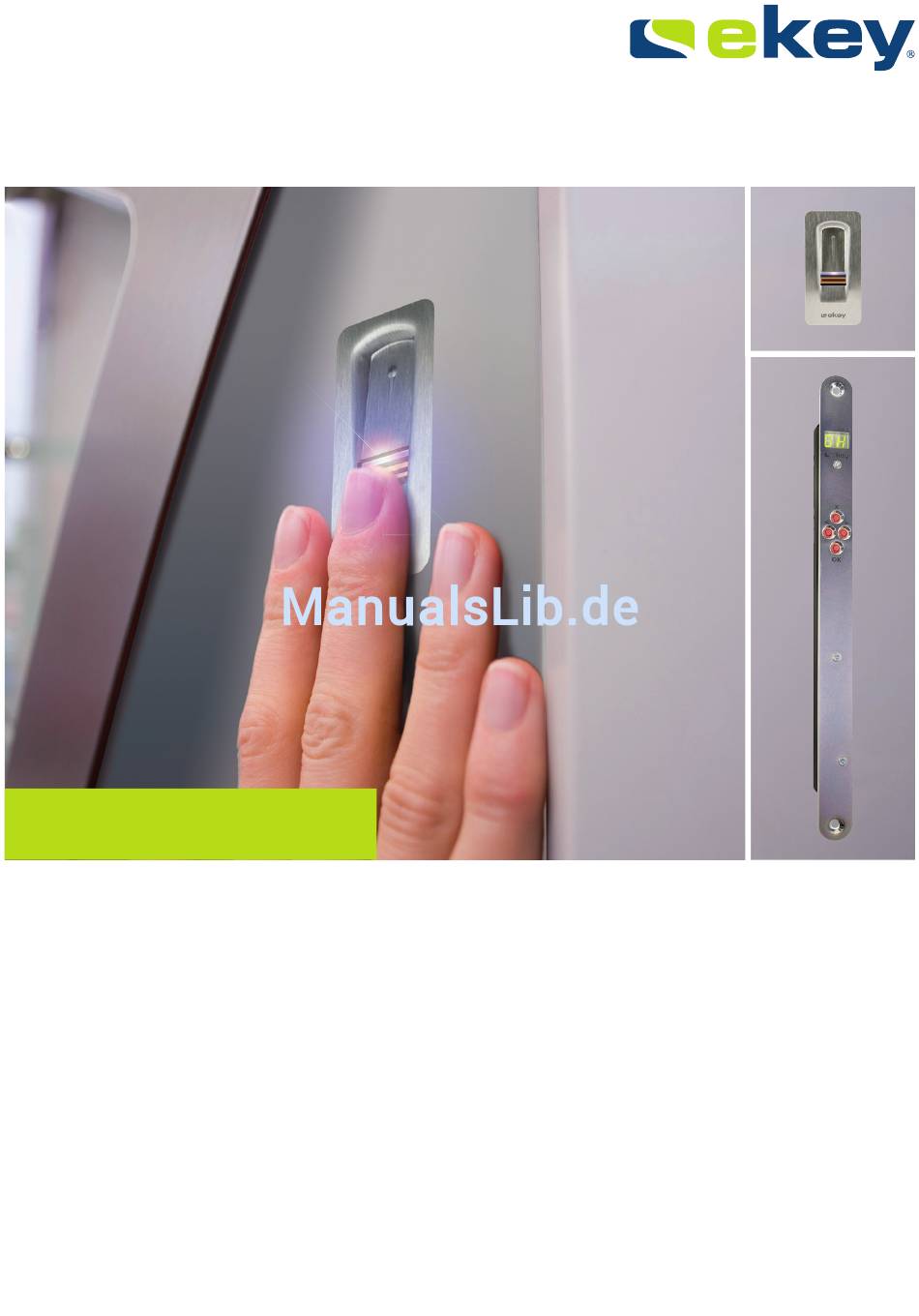

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Deutsch Originalbetriebsanleitung - ID 172/313 Inhaltsverzeichnis Allgemeines ...................2 Lesehinweis ................. 2 Produkthaftung und Haftungsbeschränkung ........2 Gewährleistung und Herstellergarantie ..........2 Hinweise, Symbole und Abkürzungen ..........2 Sicherheitshinweise ...............3 Lebensgefahr durch Strom ............3 Sicherheit gegen Manipulation ............3 Produktbeschreibung ..............4 Systemübersicht ................ -
Seite 3: Allgemeines
Gewähr- der Fassung des Kaufdatums. Siehe http://www.ekey.net. leistung und Hersteller- ekey biometric systems GmbH garantiert 24 Monate ab Kaufdatum die garantie Freiheit von Material- oder Verarbeitungsfehlern. Die Garantieleistung kann nur in dem Staat geltend gemacht werden, in welchem der Kauf stattgefunden hat. -
Seite 4: Sicherheitshinweise
Schritt-für-Schritt Handlungsanweisungen Verweise auf Abschnitte dieser Anleitung Verweise auf die Montageanleitung Verweise auf den Verkabelungsplan □ Auflistungen ohne festgelegte Reihenfolge, 1. Ebene Anzeigewerte Anzeigewert Produktnamen ekey home FS UP Menüpunkte MENÜPUNKT Tasten Taste Abkürzungen und Begriffe: arte False Acceptance Rate... -
Seite 5: Produktbeschreibung

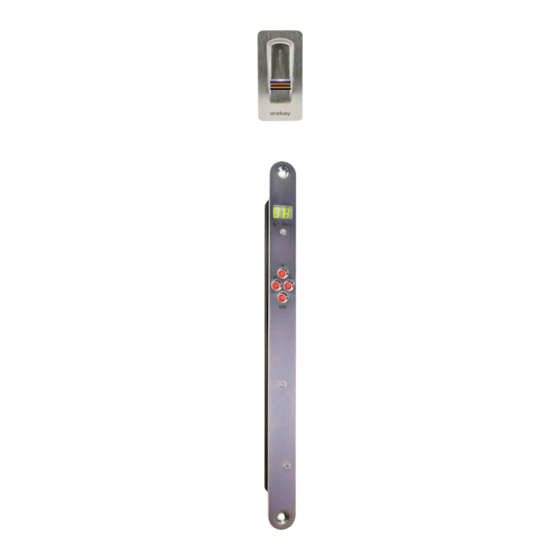

Produktbeschreibung System- übersicht Abb. 1: Übersicht des Systems 1 Fingerscanner 2 Netzteil 3 Verbindung Steuereinheit-Motorschloss 4 E-Verteiler 5 Motorschloss 6 Kabelübergang 7 Steuereinheit 8 Verbindungskabel Fingerscanner-Steuereinheit □ Fingerscanner Lieferumfang □ Steuereinheit □ Bedienungs-, Montageanleitung, Verkabelungsplan; □ Optional: Passendes Zubehör (Kabelübergang, Netzteil, Verbindungskabel, Abdeckungen, usw.). -
Seite 6: Fingerscanner
Funktion des Fingerscanners Fingerscanner 1 Vorderes Fingerglied 2 Fingerbild Abb. 2: Fingerbild Der Fingerscanner erfasst das Fingerbild durch einen Zeilensensor. Die Steuereinheit wertet es aus. Sie vergleicht das Ergebnis mit dem abgespeicherten Fingerbild. Der Fingerscanner arbeitet nur korrekt und zuverlässig mit den Papillarrillen des vorderen Fingergliedes. Ziehen Sie den Finger ruhig, gleichmäßig und in der richtigen Position über den Sensor. -
Seite 7: Steuereinheit
Optische Signale am Fingerscanner Die Steuereinheit gibt es in 2 Relaisvarianten. Sie können nur 1 Steuereinheit Fingerscanner pro Steuereinheit betreiben. Produktname ekey home SE IN plus 1 ekey home SE IN plus 2 Abbildung Integrierbar, 1 Relais, Integrierbar, 2 Relais, Montageart... - Seite 8 Bedienelemente Funktion Programmierung und Parametrierung, Siebensegmentanzeige Relaissteuerung. und 4 Tasten Tabelle 3: Bedienelemente der Steuereinheit 1 Siebensegmentanzeige 2 Tastenfeld Abb. 5: Übersicht der ekey home SE IN plus Taste Pfeil nach Pfeil nach Bezeichnung links rechts Wertüber- Navigation Navigation Verlassen...
-
Seite 9: Technische Daten
Bezeichnung Einheit Werte 8-24 Versorgung Leistungsaufnahme Anzahl 1 (2) Relais VDC/A 42/2 Schaltleistung Relais °C -20 bis +70 Temperaturbereich Schutzart Finger Speicher FAR/FRR 1:10.000.000/1:100 Sicherheit Anzahl Digitaler Eingang Tabelle 6: Technische Daten: ekey home Steuereinheit IN 1 (2) plus 8│de... -
Seite 10: Installation Und Inbetriebnahme
Installation und Inbetriebnahme ACHTUNG Montieren und verkabeln Sie das Produkt richtig, bevor Sie es mit Strom versorgen. Mögliche Sachschäden! Stellen Sie die Verbindung zur Netzversorgung noch nicht her! Montieren Sie das System laut mitgelieferter Montageanleitung. Verkabeln Sie das System laut mitgeliefertem Verkabelungsplan. Schritt Handlung Anzeige... -
Seite 11: Sicherheitscode Ändern
Das System zeigt das Hauptmenü an. Es wechselt automatisch zurück in den Normalbetrieb, wenn Sie innerhalb von 90 s keine Taste betätigen. Die Änderung des Sicherheitscodes wird über das Hauptmenü Sicherheits- durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den code ändern Sicherheitscode ein. -
Seite 12: Testmodus Durchführen
Schritt Handlung Beschreibung Anzeige Drücken Sie < oder > angezeigt wird. Drücken Sie OK. Drücken Sie < oder >, um die Relaisnummer auszuwählen. Die Relaisauswahl gibt es bei Steuereinheiten mit mehr als einem Relais. Drücken Sie OK. Drücken Sie < oder >, um die Relaisschaltzeit einzustellen. -
Seite 13: Led-Helligkeit Einstellen
Das gesamte System wurde getestet. Das System befindet sich im Normalbetrieb. Schloss testen Sie können die Relais einzeln schalten. Der Test des Schlosses wird über das Hauptmenü durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den Sicherheitscode ein. Siehe Sicherheitscode eingeben, Seite 9. Das System zeigt das Hauptmenü... -
Seite 14: Digitalen Eingang Einstellen
Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, um die gewünschte LED-Helligkeit auszuwählen. Z. B. = LEDs aus = LED gedimmt = LED ein Drücken Sie OK. Die LED-Helligkeit ist gespeichert. Das System befindet sich im Normalbetrieb. Der digitale Eingang der Steuereinheit ermöglicht folgende Funktionen: Digitalen Eingang Fernöffnung von Relais 1... -
Seite 15: Finger Einspeichern
Einem Nutzer einen Speicherplatz zuzuweisen; □ Dem Finger eine Nummer zuzuweisen ( , …, □ Dem Finger bei der ein Relais ekey home SE IN plus 2 zuzuweisen; □ Die Finger aufzunehmen. HINWEIS □ Speichern Sie mindestens 2 Finger ein, von jeder Hand einen. - Seite 16 Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, um die Fingernummer auszuwählen. Wenn ein Finger bereits unter dieser Fingernummer gespeichert ist, leuchtet ein Punkt rechts. Der Finger kann überschrieben werden. Drücken Sie OK. Drücken Sie < oder >, um das Relais auszuwählen.
-
Seite 17: Anwendung
Schritt Handlung Beschreibung Anzeige Das Fingerbild ist schlecht, oder der Finger wurde nicht erkannt. Ziehen Sie den Finger nochmals über den Sensor. Keine Handlung notwendig. Fingerscanner leuchtet blau. Keine Um weitere Finger bzw. Handlung Nutzer aufzunehmen, notwendig. fangen Sie bei Schritt 1 wieder an. -
Seite 18: Demomodus
Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, bis angezeigt wird. Drücken Sie OK. Drücken Sie < oder >, um die Nutzernummer auszuwählen. Z. B. Drücken Sie OK. Der Nutzer wurde gelöscht. Das System befindet sich im Normalbetrieb. Der Demomodus erlaubt es, durch das Leuchten bzw. Blinken der Demomodus Fingerscanner-LEDS und durch das Schalten der Relais, die Aufmerksamkeit der Besucher auf Messen und in Ausstellungsräumen zu... -
Seite 19: System Auf Werkseinstellung Zurücksetzen
Schritt Handlung Beschreibung Anzeige Drücken Sie < oder > angezeigt wird. Drücken Sie OK. Keine Snr: Gehen Sie zu Schritt 3. Handlung notwendig. Vnr: Drücken Sie >. Drücken Sie OK. Drücken Sie OK. Die Serien- bzw. Versionsnummer der Steuereinheit wird angezeigt. -
Seite 20: Software Updaten
Siehe Sicherheitscode eingeben, Seite 9. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie < oder > angezeigt wird. Drücken Sie OK. Drücken sie < oder >, um Stelle 1 Ihres Codes auszuwählen. Z. B. Drücken Sie OK. Drücken sie <... -
Seite 21: Instandhaltung
Steuereinheit. oder nehmen Sie das Gerät blinkt orange. in Betrieb. Falls diese Abhilfen das Problem nicht lösen, muss das System bei ekey biometric systems GmbH überprüft werden. Schicken Sie es uns in geeigneter Verpackung zu. Unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. -
Seite 22: Österreich
Österreich deutschland ekey biometric systems GmbH ekey biometric systems Deutschland GmbH Lunzerstraße 89, A-4030 Linz Liebigstraße 18, D-61130 Nidderau Tel.: +43 732 890 500 2500 Tel.: +49 6187 906 960 offi ce@ekey.net deutschland@ekey.net schweiz & liechtenstein Region adria Ost ekey biometric systems Est.
