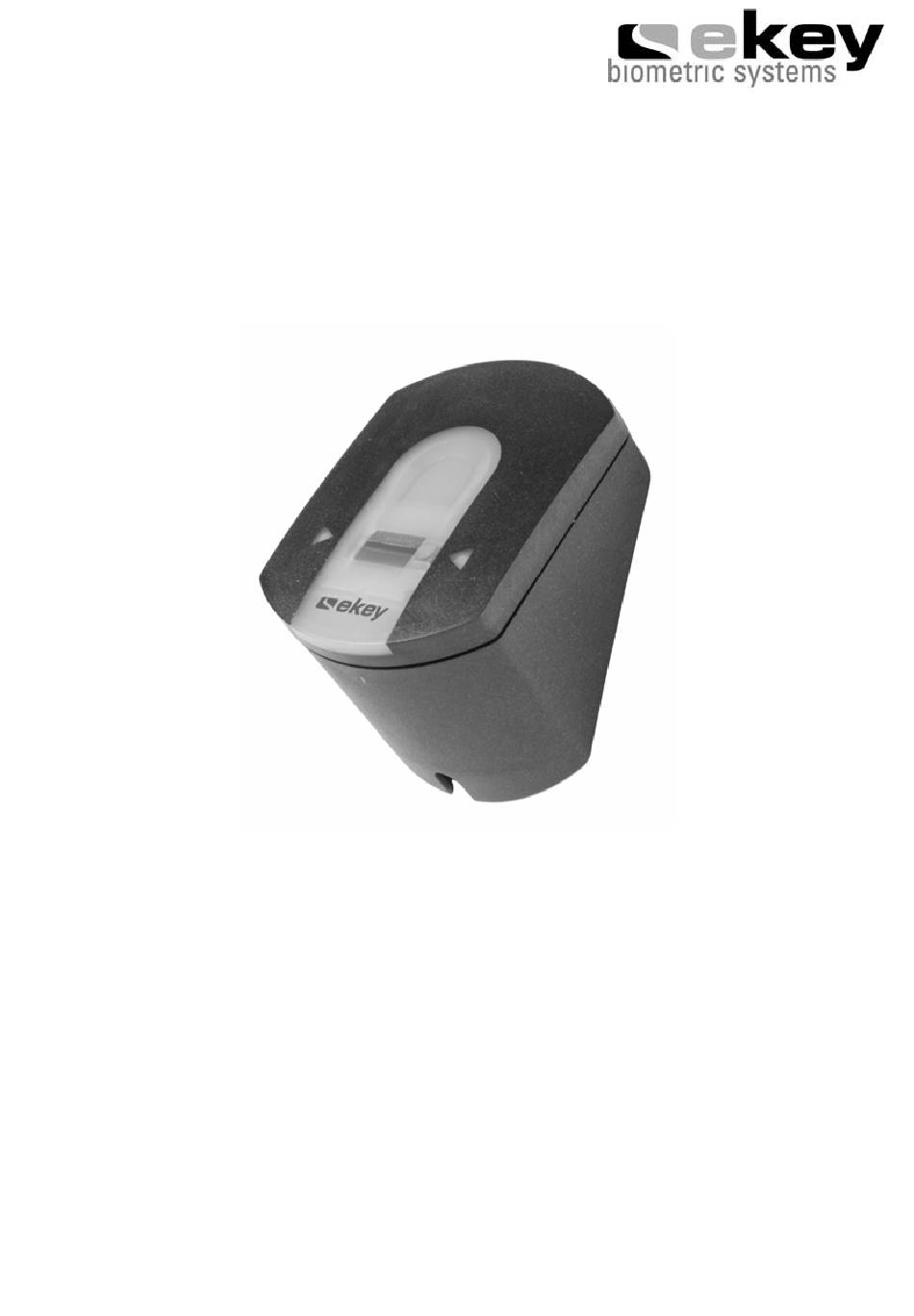

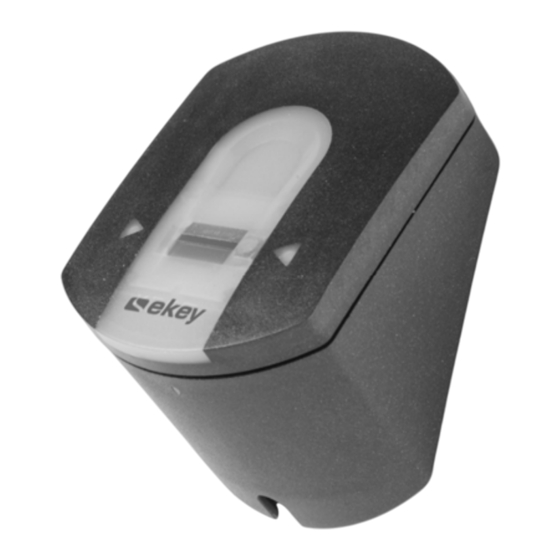

- Seite 1 BEDIENUNGSANLEITUNG ekey TOCAhome ® ekey TOCAhome 3 ® ekey TOCAhome pc ® Zutrittsystem mit Fingerscan...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis INHALTSVERZEICHNIS ............2 LIEFERUMFANG ..............3 GERÄTEÜBERSICHT ..............5 INSTALLATION ...............6 BETRIEB ................10 FEHLERBESCHREIBUNG ............18 TECHNISCHE DATEN .............19 WEITERE INFORMATIONSQUELLEN ........19 GARANTIEERKLÄRUNG ............20 - 2 -...
- Seite 3 Lieferumfang 1. Lieferumfang • Außeneinheit (AE) • Montageplatte für Außeneinheit • Inneneinheit (IE) • Fixierschraube für Außeneinheit • 4 Schrauben und Dübeln • Steckernetzteil (9 VAC) • Benutzerliste • Bedienungsanleitung Außeneinheit • Kurzanleitung Montageplatte AE Inneneinheit Montageplatte IE Steckernetzteil Schrauben und Dübeln Bedienungsanleitung Benutzerliste Kurzanleitung...
- Seite 4 Lieferumfang ® Zusätzliche Teile bei ekey TOCAhome pc TOCAhome pc kann über die USB Schnittstelle mit einem Computer verbunden werden. Folgende Teile befinden sich daher zusätzlich im Lieferumfang. CD-ROM USB Kabel USB/RS-485 Konverter - 4 -...
- Seite 5 Türe, eine Garage oder eine Alarmanlage ansteuern. ® Variante ekey TOCAhome pc In dieser Variante stehen Ihnen 3 Relais wie bei TOCAhome 3 zur Verfügung. Darüber hinaus können Sie das Gerät über eine USB Schnittstelle an einen PC anschließen. - 5 -...
- Seite 6 Installation 3. Installation 3.1. Wandmontage der Außeneinheit Montieren Sie die Montageplatte (s. Abb. Kapitel 1) direkt auf die Wand. Die optimale Montage- höhe liegt bei ca. 135 cm (Oberkante Außeneinheit). Die Schräge des Gehäuses ist 180 cm 135 cm optimal auf diese Montagehöhe abgestimmt. Eine Unterputzmontage ist nur in Verbindung Zubehörartikel „Montageset...
- Seite 7 Insbesondere bei Leitungslängen über 20m ist der Drahtquerschnitt weiter zu erhöhen und ein geschirmtes Kabel zu verwenden. ® Es steht 1 Relais (3 Relais in der Variante ekey TOCAhome 3) zum Ansteuern von externen Schalteinrichtungen zur Verfügung. Die Programmierung erfolgt über das Programmiermenü. Das Relais verfügt über einen Wechselkontakt, der frei benutzbar ist - die...
- Seite 8 Inneneinheit Channel1 C NO 9VAC Außeneinheit 1 2 3 4 < > ekey TOCAhome ® Inneneinheit Channel1 Channel2 Channel3 C NO C NO C NO 9VAC Außeneinheit 1 2 3 4 < > ekey TOCAhome 3 ® - 8 -...
- Seite 9 Installation Inneneinheit USB/ RS-485 Channel1 Channel2 Channel3 C NO C NO C NO 9VAC X A B Außeneinheit < > ekey TOCAhome pc ® Beispiel: Anschluss eines Türöffners Inneneinheit Türöffner 230 V~ Channel1 C NO Trafo - 9 -...
- Seite 10 Betrieb 4. Betrieb 4.1. Bedienung der Tasten Die Bedienung erfolgt über die 4 Tasten: OK ESC -Taste: dient zum Einstieg in das Menü und zum Bestätigen der Eingabe. -Tasten: dienen zum Umstellen der Werte in der Anzeige bzw. zum Navigieren im Programmiermenü (s.
- Seite 11 Betrieb 4.2. Erste Inbetriebnahme: Koppelung zwischen Innen- und Außeneinheit Beim erstmaligen Anschluss der Geräte an die Stromversorgung, wird auf dem Display der Inneneinheit beginnend mit der Zahl 45 rückwärts gezählt, bis die Verbindung zur Außeneinheit hergestellt ist. Danach erscheinen zwei rote Punkte. Die Außeneinheit benötigt ca.
- Seite 12 Betrieb 4.3. Übersicht Programmiermenü: . rot blinkender Punkt Normalbetrieb 0….99 Eingabe Sicherheitscode Aufnahme neuer Benutzer Einstellen Rücksetzen auf Finger löschen Sicherheitscode Werkseinstellung 1…99 1…99 0…99 0….99 Benutzer-Nr. Benutzer-Nr. Eingabe neuer Eingabe einstellen auswählen Sicherheitscode Sicherheitscode Siehe Siehe Siehe F1,…F9,F0 Abschnitt 4.6. Abschnitt 4.7.
- Seite 13 Betrieb 4.4. Aufnahme eines Fingers über den Sensor Es ist wichtig, den Finger korrekt über den Sensor ziehen. Ziehen Sie bitte den gewünschten Finger ab dem vorderen Gelenk möglichst ganzflächig über den Sensor. Je größer die eingelesene Fingerfläche ist, desto besser wird ihr Finger vom Gerät wieder erkannt.
- Seite 14 Drücken Sie die –Taste. ® 2.6. In der Variante ekey TOCAhome erscheint in der Anzeige „EF“ (enroll finger). Eine Relaisauswahl durch den Benutzer ist hier ® nicht möglich. In der Variante ekey TOCAhome 3 können Sie nun festlegen, welches der 3 Relais mit dem zuvor gewählten Finger angesteuert werden soll.
- Seite 15 Betrieb Aufnahme des Fingers 3.1. Nach Erscheinen der Anzeige „EF“ haben Sie nun 60 Sekunden Zeit, Ihren Finger ab dem vorderen Gelenk über den Sensor zu ziehen. 3.2. Die Aufnahme sollte in der in Abschnitt 4.4. beschriebenen Art und Weise geschehen. 3.3.
- Seite 16 Betrieb 4.7. Einstellen eines neuen Sicherheitscodes Beachten Sie bitte, dass ohne den neu eingestellten Sicherheitscode das Gerät nicht mehr bedient werden kann. Nach dreimaliger Falscheingabe des Sicherheitscodes wird das Gerät für 30 Minuten gesperrt. Eingabe des bisherigen Sicherheitscodes 1.1. Drücken Sie die –Taste in der Inneneinheit.
- Seite 17 Betrieb Eingabe des Sicherheitscodes 1.1. Drücken Sie die –Taste in der Inneneinheit. 1.2. Geben Sie mit den -Tasten die linke Ziffer des Securitycodes ein (Werkseinstellung ist 9) 1.3. Drücken Sie die –Taste. 1.4. Geben Sie mit den -Tasten die rechte Ziffer des Securitycodes ein (Werkseinstellung ist 9) 1.5.
- Seite 18 Fehlerbeschreibung 5. Fehlerbeschreibung Fehler Ursache Lösung Das Aufnehmen eines 1. Der Finger wird nicht 1. Finger gleichmäßig Fingers funktioniert nicht gleichmäßig ab dem Gelenk ohne zu rucken ab dem über den Sensor gezogen. Gelenk über den Sensor ziehen. 2. Der Finger wird zu leicht oder zu fest über den Sensor 2.
- Seite 19 < 20 m 0,22mm² Ungeschirmt > 20 m 0,22mm² Geschirmtes Kabel TIPP: Verwenden die beispielsweise ein KAT5 Kabel Weitere Informationsquellen Besuchen Sie die Webseite von ekey biometric systems unter www.ekey.net. Dort finden Sie stets die aktuellste Version dieses Dokuments. - 19 -...
- Seite 20 Ihr Anspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Produkte, die bei einem autorisierten ekey Fachhändler gekauft wurden. Wenden Sie sich bitte im Schadensfall an diesen. Für ekey Produkte, die in anderen Ländern gekauft wurden, ist die jeweilige Ländervertretung (siehe www.ekey.net) zuständig.
