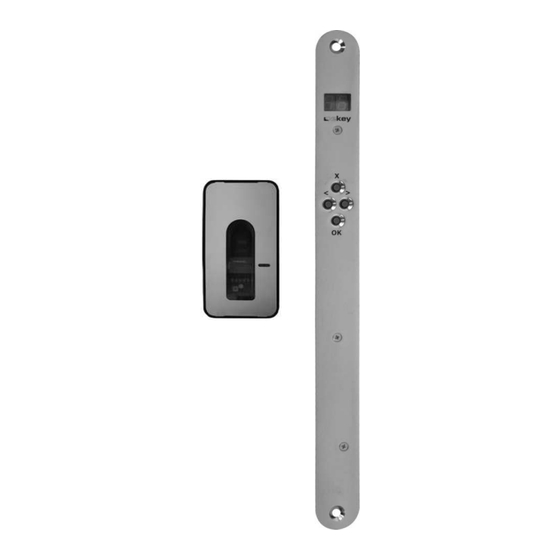

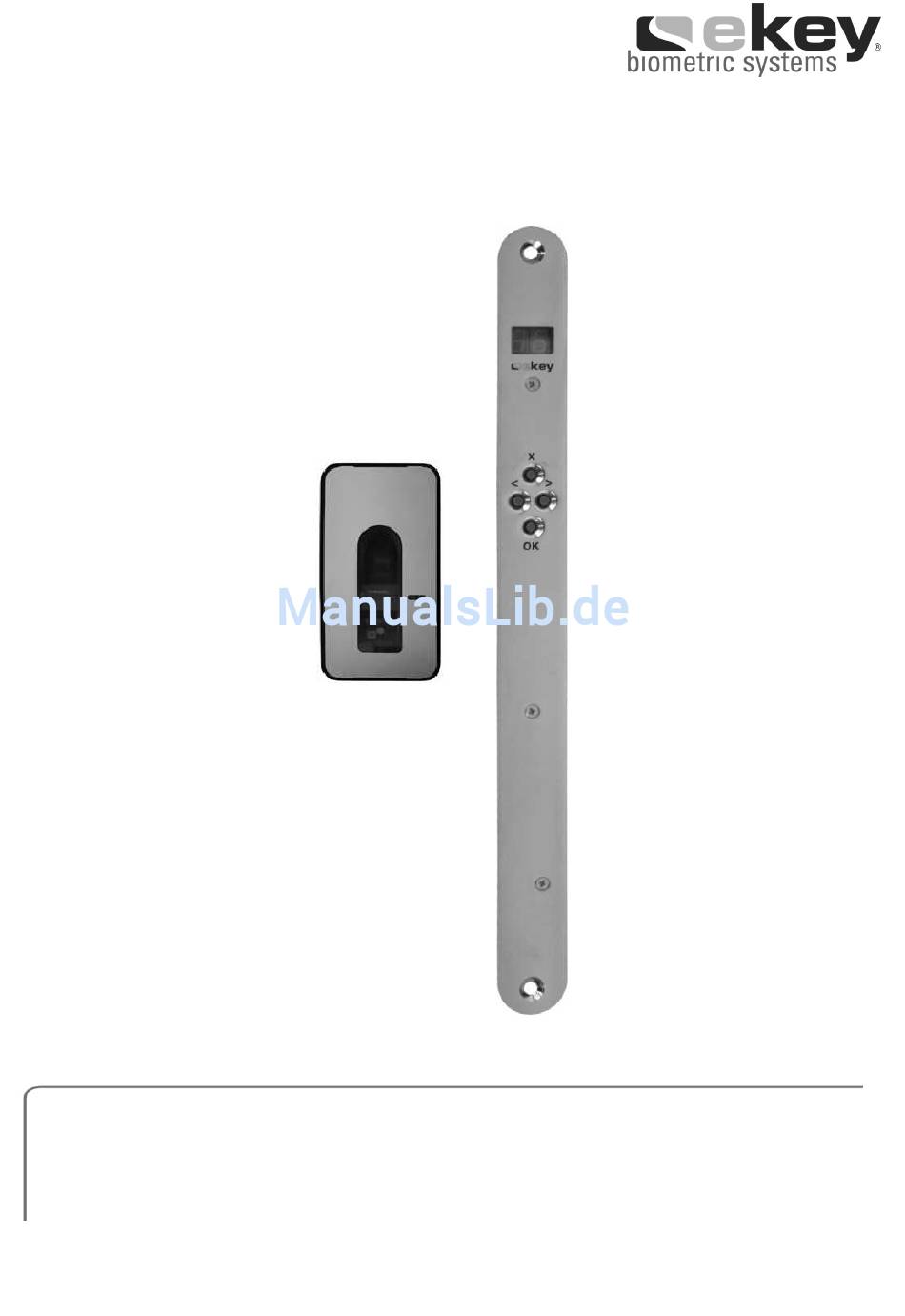

- Seite 1 BEDIENUNGSANLEITUNG ® ekey TOCAhome integra ® ekey TOCAhome 2 integra ® ekey TOCAhome pc integra Zutrittsystem mit Fingerscan Fingerscan Access Control System ®...
- Seite 2 VORWORT ® Wir gratulieren Ihnen zum Erwerb dieses High Tech Fingerscan Systems ekey TOCAhome. Ihr System ist mit höchster Erkennungspräzision und höchster Qualität gefertigt. Sie werden ein neues Gefühl erleben, wenn Sie sich im Urlaub nicht über Ihren Schlüssel Gedanken machen müssen.
-
Seite 3: Inhaltsverzeichnis
PRODUKTÜBERSICHT LIEFERUMFANG BETRIEB BEDIENUNG DER TASTEN ERSTE INBETRIEBNAHME: KOPPELUNG ZWISCHEN STEUEREINHEIT UND FINGERSCANNER ÜBERSICHT PROGRAMMIERMENÜ DER STEUEREINHEIT: AUFNAHME EINES FINGERS ÜBER DEN SENSOR (SIEHE SEITE 11) EINLERNEN EINES FINGERS IN DAS SYSTEM AUFNAHME DES FINGERS LÖSCHEN EINES BENUTZERS EINSTELLEN EINES NEUEN SICHERHEITSCODES RÜCKSETZEN AUF WERKSEINSTELLUNG BEDIENUNG DES FINGERSCANNERS FEHLERBESCHREIBUNG... -
Seite 4: Produktübersicht
ähnliches, realisieren. Voraussetzung dafür ist ein potentialfreier Schalter. 2. LIEFERUMFANG ® ® Die ekey TOCAhome integra Steuereinheit und der ekey TOCAhome integra Fingerscanner werden bereits fertig montiert, angeschlossen und betriebsbereit mit der Türe geliefert. Es ist kein zusätzlicher Installations- und Montageaufwand erforderlich. -
Seite 5: Betrieb
3. BETRIEB BEDIENUNG DER TASTEN Die Bedienung erfolgt über die 4 Tasten: OK Taste: dient zum Einstieg in das Menü und zum Bestätigen der Eingabe. < und > -Tasten: dienen zum Umstellen der Werte in der Anzeige bzw. zum Navigieren im Programmiermenü. (s. -
Seite 6: Übersicht Programmiermenü Der Steuereinheit
ÜBERSICHT PROGRAMMIERMENÜ DER STEUEREINHEIT: Im Menü nach unten gelangen Sie jeweils mit der Taste OK. Nach Oben gelangen Sie mit der Taste ESC. Geblättert bzw. eine Auswahl getroffen wird mit den Tasten Links < und Rechts >. . blinkender Punkt Normalbetrieb 0…99 Eingabe Sicherheitscode... -
Seite 7: Aufnahme Eines Fingers Über Den Sensor (Siehe Seite 11)
AUFNAHME EINES FINGERS ÜBER DEN SENSOR (SIEHE SEITE 11) Es ist wichtig, dass Sie den Finger korrekt über den Sensor ziehen. Die besten Ergebnisse erzielen Sie durch die Verwendung des mittleren Fingers und gleichzeitigem Ausstrecken des Ring- und Zeigefingers. Ziehen Sie bitte den gewünschten Finger ab dem vorderen Gelenk möglichst ganzflächig über den Sensor. -
Seite 8: Aufnahme Des Fingers
Möglichkeiten: „o1“ Relais 1 (typ. Motorschloss) ® „o2“ Relais 2 (nur bei ekey TOCAhome 2 integra) AUFNAHME DES FINGERS 3.6.1 NACH ERSCHEINEN DER ANZEIGE „EF“ HABEN SIE NUN 60 SEKUNDEN ZEIT, IHREN FINGER AB DEM VORDEREN GELENK ÜBER DEN SENSOR ZU ZIEHEN. -
Seite 9: Einstellen Eines Neuen Sicherheitscodes
Wählen Sie mit den < und >-Tasten die gewünschte Benutzernummer, die aus dem System gelöscht werden soll. Drücken Sie die OK–Taste. „OK“ leuchtet in der Anzeige kurz auf. Das Gerät geht danach in den Normalbetrieb zurück. EINSTELLEN EINES NEUEN SICHERHEITSCODES Beachten Sie bitte, dass ohne den neu eingestellten Sicherheitscode das Gerät nicht mehr bedient werden kann. -
Seite 10: Durchführung Der Rückstellung
3.9.2 DURCHFÜHRUNG DER RÜCKSTELLUNG Drücken Sie so oft auf die >-Taste bis „rr“ angezeigt wird Drücken Sie die OK–Taste Geben Sie mit den < und >-Tasten die linke Ziffer des Securitycodes ein (Werkseinstellung ist 9) Drücken Sie die OK–Taste Geben Sie mit den < und >-Tasten die rechte Ziffer des Securitycodes ein (Werkseinstellung ist 9) Drücken Sie die OK–Taste Es erscheint kurz „OK“... -
Seite 12: Fehlerbeschreibung
5. FEHLERBESCHREIBUNG Fehler Ursache Lösung Das Aufnehmen eines 1. Der Finger wird nicht 1. Finger gleichmäßig ohne zu Fingers funktioniert nicht gleichmäßig ab dem vorderen rucken ab dem vorderen Gelenk über den Sensor gezogen. Gelenk über den Sensor ziehen. 2. Der Finger wird zu leicht oder zu fest über den Sensor gezogen. - Seite 13 Fehler Ursache Lösung Fehlercode „E2“ im Display 30 min Sperre nach dreimaliger 30 min. warten, um den Falscheingabe des Sicherheitscode erneut Sicherheitscodes. einzugeben. Fehlercode „E3“ im Display Falsche Gerätekopplung Kopplung neu durchführen, an einem der Geräte wurde manipuliert Die grüne LED am Finger- Falsche Gerätezuordnung.
-
Seite 14: Technische Daten
6. TECHNISCHE DATEN • ANSCHLÜSSE Verbindung zwischen Steuereinheit und Fingerscanner Versorgungsspannung ein Ausgang für direkten Motorschlossanschluss (Schraubklemme) ein Relaisausgang über Hauptstecker RS485 Schnittstelle über Hauptstecker Externer Schalteingang über Hauptstecker (potentialfrei) Stromversorgung (AC oder DC) über Hauptstecker • SPEICHER 99 Finger möglich kein Datenverlust nach Stromausfall •... -
Seite 15: Steckerbelegung Der Steuereinheit Integra
X1: Hauptzuleitung Pin Nr. Kabelfarbe Funktion Blau Schalteingang Anschluss 1 Grau Schalteingang Anschluss 2 Gelb ekey TOCAhome Klemme 2 Grün ekey TOCAhome Klemme 1 Braun Versorgungsspannung DC- oder AC Weiß Versorgungsspannung DC+ oder AC Rosa Relais 2 C Relais 2 NO/NC (siehe JMP1) -
Seite 16: Abmessungen Der Steuereinheit Integra
ABMESSUNGEN DER STEUEREINHEIT INTEGRA... -
Seite 17: Abmessungen Des Fingerscanner Integra
ABMESSUNGEN DES FINGERSCANNER INTEGRA... -
Seite 18: Montage Und Installation
7. MONTAGE UND INSTALLATION AUSFRÄSUNG STEUEREINHEIT Türbl att Ausfräsung für die Inneneinheit integra Boh rungen f. Befestigungsschrauben (optional) 30.0 < > 273.0 0 254.00 Auslass für Kabelzuführung X1, X3, X6 (von Fingerscanner, Motorschloss und Hauptzuleitung. 233.2 5 234.00mm Die Position der Ausnehmung ist frei wählbar) Ausl ass für Kabelzuführung (von Außeneinheit, Motorschloss und H auptzuleitung, die Position der Ausnehmung ist frei wählbar) -
Seite 19: Ausfräsung Fingerscanner
AUSFRÄSUNG FINGERSCANNER * empfohlene Fräsmasse (können je nach Werkstoff variieren) -
Seite 20: Montage Der Steuereinheit
TOCAhome Integra (1W) und den angeschlossenen Verbraucher an Relais 1 (X6) hat. ® Beispiel: Motorschloss 24VDC 1A plus ekey TOCAhome integra bei 24VDC ca. 100mA. Die Stromversorgung sollte in diesem Fall mindestens 27 Watt also 24VDC 1,1A sein. Die Versorgungsspannung für ein eventuelles Motorschloss wird direkt von der Steuereinheit (3polige Schraubklemme X6) abgenommen. -
Seite 21: Montage Des Fingerscanners
MONTAGE DES FINGERSCANNERS ® Der ekey TOCAhome integra Fingerscanner kann auf zwei Arten montiert werden. Einbau mit Montagedübel: Beim Einbau in ein Türblatt ist eine Ausnehmung lt. Abbildung auf Seite 19 herzustellen. Es ist dabei auf den Kabelabgang zu achten, hierfür ist eine Durchgangsbohrung bzw. ein Kabelkanal vorzusehen (bohren bzw. -
Seite 22: Montagehöhe Für Steuereinheit Und Fingerscanner
MONTAGEHÖHE FÜR STEUEREINHEIT UND FINGERSCANNER Fingerscanner Steuereinheit... -
Seite 23: Montage Des Dekorelements
MONTAGE DES DEKORELEMENTS Um das Dekorelement zu montieren, nehmen Sie dieses seitlich mit zwei Finger und setzen es in den unteren Rand des Gehäuses ein, so dass die unteren Befestigungslaschen in die dafür vorgesehenen Ausnehmungen einhaken. Anschließend üben leichten Druck auf die obere Kante des Dekorelements aus, um es so leicht durchzubiegen. -
Seite 24: Verdrahtungsbeispiele
MINIMALINSTALLATION ® ® ekey TOCAhome integra Steuereinheit und ekey TOCAhome integra Fingerscanner mit einem Motorschloss oder Türöffner. Alle Teile sind in der Tür verbaut. Dieses Beispiel zeigt die einfachste Anwendung. Hierbei werden außer der Spannungs- versorgung keine Elemente außerhalb der Tür benötigt. Wird ein Türöffner angeschlossen so erfolgt dies über die Leitung Versorgung –... -
Seite 25: Installation Mit Externem Schalter Und Verbraucher
Motorschloss. Zusätzlich wird mit Relais 2 ein externes Gerät angesteuert. Alle Teile sind in der Tür verbaut. ® Beispiel für die Installation der ekey TOCAhome integra Steuereinheit mit Verwendung eines Motorschlosses und eines externen Schalters (zum Bsp. Sprechanlage) zum Auslösen eines Verbrauchers (Alarmanlage, Garagentorantrieb, Ablehnungsrelais bei... -
Seite 26: Installation Mit Aufputz Steuereinheit
INSTALLATION MIT AUFPUTZ STEUEREINHEIT Bei Verwendung der Aufputzvariante der Steuereinheit anstatt der Steuereinheit Integra ist folgender Verdrahtungsplan anzuwenden: Konverter (optional) Steuereinheit Aufputz Türöffner... -
Seite 27: Herstellergarantie
Landesvertreter (siehe ) einzusenden. Im Fall der Einsendung eines reklamierten Produkts trägt die Kosten für den Versand an ‘ekey’/den Servicepartner sowie das Risiko eines etwaigen Verlustes oder einer Verzögerung beim Versand der Garantieberechtigte, weshalb der Abschluss einer entsprechenden Transportversicherung empfohlen wird. - Seite 28 GmbH Lunzerstraße 64 A- 4030 Linz www.ekey.net...
