eKey integra Bedienungsanleitung

ekey Unterputzdose integra
Hinweis zum Dokument
Diese Bedienungsanleitung unterliegt
Änderungsdienst. Die letztgültige Version dieser
Anleitung finden Sie unter
Optische und technische Änderungen, Satz- und
Druckfehler bleiben vorbehalten
Lieferumfang
Art. Nr. 101300 ekey Unterputzdose integra
1 Stk. Unterputzdose
3 Stk. Zylinderkopfschrauben M2,5 x 25
1 Stk. Montageanleitung
Zweck
Die ekey Unterputzdose IN dient als Montagehilfe
zur Montage der Fingerscanner der Bauform ekey
FS IN in die Wand.
Abmessungen
42mm x 87mm x 25mm
Optische Änderungen, Satz- und Druckfehler vorbehalten
ID28/57: Version 1, 2011-07-27

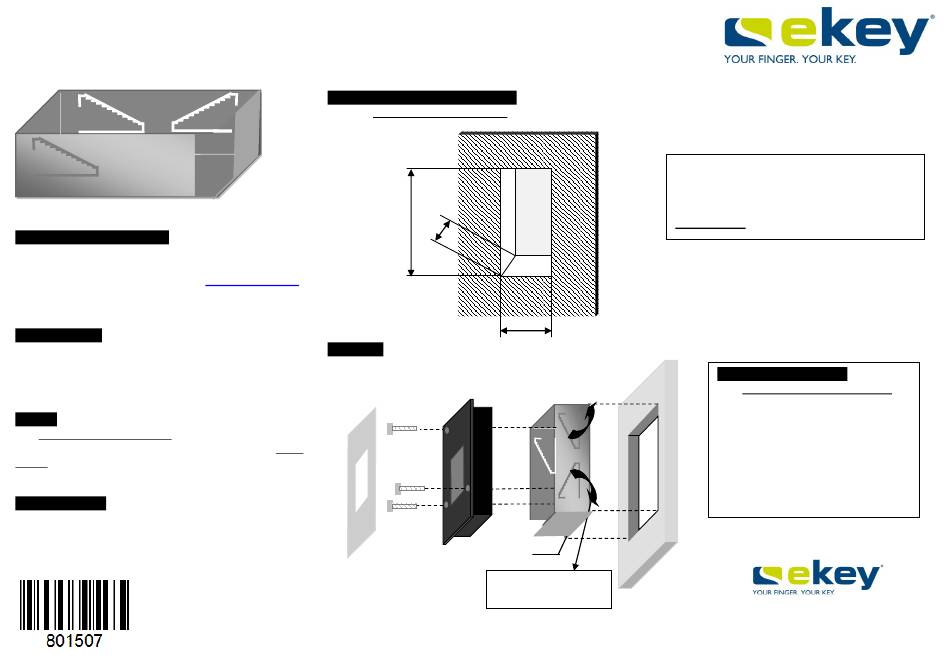

Herstellung der Ausnehmung
Für die ekey Unterputzdose IN ist eine Ausnehmung mit folgenden Mindestabmessungen herzustel-
len.
Bild 1
90 mm
keinem
www.ekey.net.
.
Montage
Bild 2
Dekorelement
28 mm
45 mm
ekey FS IN
ekey Unterputz-
Fingerscanner
dose IN
Schraube
M2,5 x 25
Kabeldurchführung
Krallen aufbiegen
zur Fixierung
Achten Sie bitte bei der Herstellung
der Ausnehmung auf die vorge-
schriebene Montagehöhe für den
Fingerscanner!! Diese liegt beim
ekey FS IN bei mind. 155cm
Sicherheitshinweise
Die ekey Unterputzdose IN
ist aus Metall und damit
elektrisch leitfähig. Beachten
Sie entsprechend die Sicher-
heitsabstände und Vorschrif-
ten zu elektrischen Systemen
mit gefährlichen elektrischen
Spannungen lt. Niederspan-
nungsrichtlinie.
ekey biometric systems GmbH
Lunzerstraße 89
A- 4030 Linz
www.ekey.net
