Betrieb; Bedienung Der Tasten - eKey TOCAhome integra Bedienungsanleitung

Deutsch
ca. 100mm ab, anschließend müssen Sie die 4 Adern abisolieren und lt. Anschlussschema
(Figure 4) an die Klemmen anschließen.
Auf der IE stehen 1 Relais (3 Relais in der Variante ekey
®
ekey TOCAhome pc integra) zum Ansteuern von externen Geräten zur Verfügung. Die
Programmierung erfolgt über das Programmiermenü (siehe Punkt 4). Das Relais verfügt
über einen Wechselkontakt, der frei benutzbar ist - die maximale Schaltleistung beträgt
250VAC 5A.
Spannungsversorgung angeschlossen sein (nicht das mitgelieferte Steckernetzteil
verwenden!).
Das Verbindungskabel zwischen Innen- und Außeneinheit ist getrennt von der
Hauselektroinstallation zu verlegen, da dieses Signale im Niederspannungsbereich führt,
die durch benachbarte stromführende Kabel gestört werden können.
Die Anschlüsse sind nicht verpolungsgeschützt.
ACHTUNG:
Der elektrische Anschluss darf ausschließlich von Fachpersonal durchgeführt werden.
Die Kommunikation zwischen Außen- und Inneneinheit erfolgt jeweils über die
Anschlüsse 1 und 2. Die Stromversorgung von der Innen- zur Außeneinheit wird über die
Anschlüsse 3 und 4 geführt.
4

BETRIEB

4.1

BEDIENUNG DER TASTEN

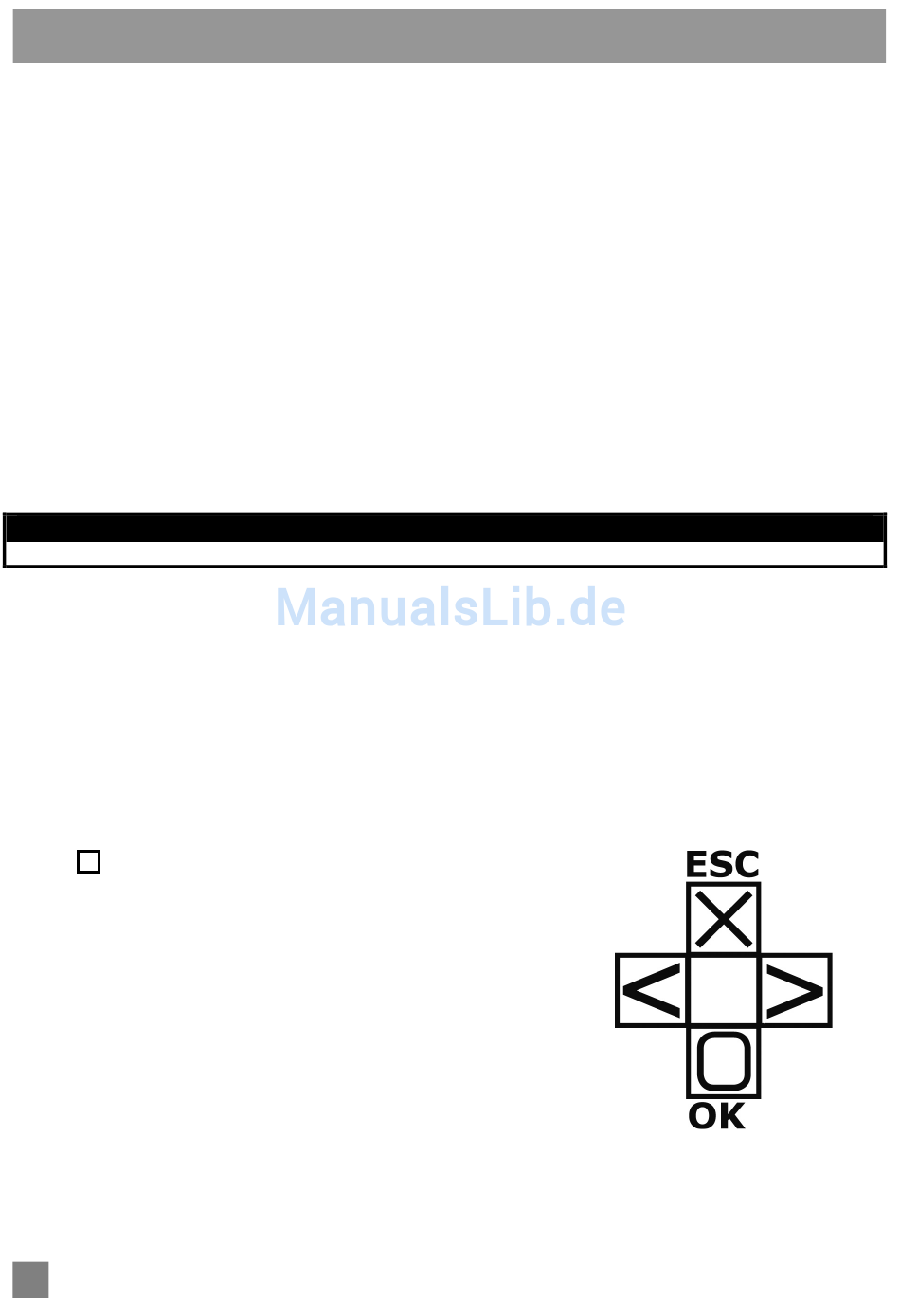

Die Bedienung erfolgt über die 4 Tasten (siehe Figure 2):
OK = -Taste:
< und > -Tasten:
ESC= X -Taste:
8
Jeder Türverschluss
dient zum Einstieg in das Menü und
zum Bestätigen der Eingabe.
dienen zum Umstellen der Werte in
der Anzeige bzw. zum Navigieren im
Programmiermenü
(s. Abb. Kapitel 4.3)
dient zum Abbrechen der aktuellen
Eingabe.
®
muss ausnahmslos
TOCAhome 3 integra und
an eine separate
