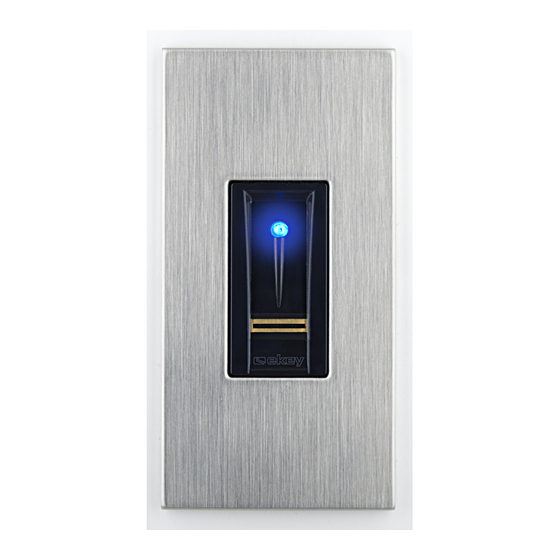

ekey home
BEDIENUNGSANLEITUNG
de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für eKey home

Inhaltszusammenfassung für eKey home

  • Seite 1 BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Signalisierung des Tastendrucks der Codetastatur einstellen .... 31 Signal der Codetastatur beim Öffnen aktivieren oder deaktivieren ..33 Relaisschaltzeiten einstellen............34 ekey home converter KNX RS-485 einstellen ......... 36 Digitaler Eingang bzw. digitale Eingänge einstellen ......37 Nutzer einspeichern ..............39 Nutzercode einspeichern .............
  • Seite 3 Messemodus ausführen ............... 57 Anwendung des Fingerscanners mit App ........60 App herunterladen ..............60 Erstmalige Koppelung eines mobilen Gerätes durchführen ....60 Bluetooth deaktivieren ..............62 Weitere mobile Geräte koppeln ............ 62 Mehrere Bluetooth-Fingerscanner verwalten ........63 Benutzerkoppelungscode einspeichern .......... 63 App-Sicherheitscode zurücksetzen..........

  • Seite 4: Allgemeines

    Allgemeines ekey biometric systems GmbH betreibt ein Qualitätsmanagementsystem nach EN ISO 9001:2008 und ist zertifiziert. Lesehinweis Diese Anleitung ist ein Teil des Produktes. Bewahren Sie sie sorgfältig auf. Für weitere Informationen zum Produkt kontaktieren Sie Ihren Fachhändler. Produkt- In den folgenden Fällen können der sichere Betrieb und die Funktion der haftung und Geräte beeinträchtigt sein.

  • Seite 5: Abkürzungen Und Begriffe

    Schritt-für-Schritt Handlungsanweisungen Verweise auf Abschnitte dieser Anleitung Verweise auf die Montageanleitung Verweise auf den Verkabelungsplan □ Auflistungen ohne festgelegte Reihenfolge, 1. Ebene Anzeigewerte Anzeigewert ekey home FS UP Produktnamen MENÜPUNKT Menüpunkte Tasten Taste Abkürzungen und Begriffe: Aufputz False Acceptance Rate...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise GEFAHR Alle ekey home Geräte sind mit Schutzkleinspannung zu Lebensgefahr betreiben. Versorgen Sie sie ausschließlich mit Netzteilen der durch Strom Schutzklasse 2 lt. VDE 0140-1. Bei Missachtung besteht Lebensgefahr durch elektrischen Schlag. Nur Elektrofachkräfte dürfen den elektrischen Anschluss durchführen! Sicherheit Montieren Sie die Steuereinheit im sicheren Innenbereich.

  • Seite 7: Lieferumfang

    □ Erfassungseinheit; Lieferumfang □ RFID-Transponder bei Fingerscanner mit RFID-Funktion; □ Steuereinheit; □ Bedienungs- und Montageanleitung, Verkabelungsplan; □ Optional: Passendes Zubehör (Kabelübergang, Netzteil, Verbindungskabel, Abdeckungen usw.). Bestimmungs- Dieses Produkt ist ein Zutrittssystem mit biometrischem oder geistigem gemäßer Identifikationsmerkmal (Fingerscan oder Nutzercode). Das System Gebrauch und besteht aus Erfassungseinheit und Steuereinheit.
  • Seite 8 Bedienelement des Fingerscanners Bedienelement Funktion Fingerführung Finger einspeichern durch „Finger ziehen“, eine gleichmäßige Bewegung des Fingers nach unten über den Sensor. Identifikation durch „RFID-Transponder vorhalten“, das Vorhalten eines RFID-Transponders über die Fingerführung des Fingerscanners. Sensor System programmieren durch „Finger Touch“, eine kurze, schnelle Berührung des Sensors mit dem Finger.

  • Seite 9: Richtige Bedienung Des Fingerscanners

    Richtige Bedienung des Fingerscanners: Fehlbedienungen schränken die Funktion des Fingerscanners ein. „Finger ziehen“: Schritt Abbildung Beschreibung Halten Sie den Finger gerade, legen Sie ihn mittig zwischen die Führungskanten auf. Verdrehen Sie ihn nicht. Legen Sie das Gelenk des vorderen Fingergliedes direkt auf den Sensor.
  • Seite 10 „RFID-Transponder vorhalten“: HINWEIS Die Bedienungsart „RFID-Transponder vorhalten“ ist nur bei Fingerscannern mit RFID-Funktion möglich. Schritt Abbildung Beschreibung Platzieren Sie die Fläche des RFID-Transponders in einem Abstand von 1-5 cm parallel zur Fingerführung des Fingerscanners. Optische Signale am Fingerscanner Es gibt 2 Arten von LEDs: □...

  • Seite 11: Funktion Der Codetastatur

    Codetastatur Funktion der Codetastatur Die Codetastatur erfasst den Nutzercode durch das kapazitive Tastenfeld. Der Nutzercode dient der Öffnung der Tür. Die Codetastatur vergleicht die Eingabe mit den gespeicherten Referenzcodes. Die Codetastatur verarbeitet 4- bis 8-stellige Nutzercodes. Der Nutzercode muss mindestens eine unterschiedliche Ziffer beinhalten. Bedienelemente, optische und akustische Signale an der Codetastatur Die Codetastatur besitzt 2 Abschnitte mit Bedienelementen.

  • Seite 12: Steuereinheit

    LCD-Anzeige und 4 Programmierung und Parametrierung, Tasten Relaissteuerung. Tabelle 4: Bedienelemente der Steuereinheit 1 LCD-Anzeige 2 Status-LEDs für digitale Eingänge (rot) 3 Tastenfeld 4 Kippschalter für Terminierung 5 Status-LEDs für Relais (grün) Abb. 6: Übersicht der ekey home SE REG de│11...
  • Seite 13 Taste Bezeichnung OK Pfeil nach oben, links, unten, rechts Funktion Wertübernahme, Navigation im Menü, Verlassen einer Sprung in die Einstellung von Menüebene, nächste Werten. Abbruch von Menüebene. Eingaben. Tabelle 5: Programmiertasten der Steuereinheit Die Status-LEDs signalisieren folgende Zustände: □ den Zustand des Relais. Die Status-LED leuchtet grün, wenn das zugehörige Relais aktiv ist;...
  • Seite 14 Digitaler Eingang bzw. digitale Eingänge einstellen LED-HELLIGKEIT LED-Helligkeit einstellen TESTMODUS Testmodus ausführen DEMOMODUS Demomodus ausführen SICHERHEITSCODE Sicherheitscode einstellen. KNX-EINSTELLUNGEN ekey home converter KNX RS-485 einstellen SPRACHE Menüsprache einstellen Codetastatur RELAISSCHALTZEITEN Relaisschaltzeiten einstellen. DIGITALER EINGANG Digitaler Eingang bzw. digitale Eingänge einstellen CODETASTATUR Codetastatur einstellen: akustisches Signal beim Öffnen,...

  • Seite 15: Technische Daten

    Finger RFID- 99 (nur bei FS mit RFID- Transponder Funktion) Sicherheit 1:10.000.000 1:100 Schutzart AP: 44 IN : 54 (frontseitig) UP: 44 (mit ekey Rahmen UP) Typische Erkennungsdauer RFID (nur bei Reichweite 30 mm Fingerscanner mit Standard ISO14443A RFID-Funktion) Transponder-...
  • Seite 16 Bezeichnung Einheit Werte Versorgungsspannung 8-24 Leistung im Nennbetrieb Relais Anzahl 1 (2) Schaltspannung Relais VAC/VDC Schaltstrom Relais Betriebstemperatur °C -20 bis +70 Schutzart Digitale Eingänge Anzahl 1 (2) (potentialfrei) Tabelle 8: Technische Daten: ekey home Steuereinheit REG 1 (2) de│15...

  • Seite 17: Installation

    Installation ACHTUNG Montieren und verkabeln Sie das Produkt richtig, bevor Sie es mit Strom versorgen. Bei Missachtung besteht die Gefahr von möglichen Sachschäden! Stellen Sie die Verbindung zur Netzversorgung noch nicht her! Montieren Sie das System laut mitgelieferter Montageanleitung. Verkabeln Sie das System laut mitgeliefertem Verkabelungsplan. Schritt Handlung Anzeige...

  • Seite 18: Inbetriebnahme

    Inbetriebnahme Geräte in Die Inbetriebnahme der Geräte legt die Menüsprache fest und koppelt Betrieb Steuereinheit und Erfassungseinheit. Diese Einstellungen sind später nicht nehmen und mehr änderbar, außer durch das Zurücksetzen auf Werkseinstellung. Normalbetrieb herstellen Schritt Handlung Beschreibung Anzeige Verbinden Sie das 2SEREG 2.02.76.05 Deutsch Netzteil mit der...
  • Seite 19 Schritt Handlung Beschreibung Anzeige Die Steuereinheit ist Zeit bis Reset: 07 s bereit für das Finger über Einspeichern eines den Sensor ziehen Fingers, eines oder [ESC] drücken Nutzercodes oder eines RFID-Transponders. Zeit bis Reset: 07 s Nutzercode eingeben oder [ESC] drücken Zeit bis Reset: 07 s Finger ziehen oder...

  • Seite 20: Testmodus Ausführen

    Die Geräte wurden in Betrieb genommen. Sie befinden sich im Normalbetrieb: System arbeitet einwandfrei. System OK System OK SE: 80134337120180 2.2.75.23 Anzahl der noch speicherbaren FS: 80222405160326 6.14.2.29 (DUAL) Finger, RFID-Transponder und Nutzercodes. Sie können Sicherheitscode: -- maximal 99 Finger und 99 RFID-Transponder bzw.
  • Seite 21 Testmodus Λ das gewünschte Relais Relais 1: Inaktiv Relais 2: Inaktiv auszuwählen. Die Relaisauswahl gibt es nur bei der ekey home Steuereinheit REG 2. Beide Relais sind inaktiv. Drücken Sie OK. Das Testmodus ausgewählte Relais wird Relais 1: Inaktiv Relais 2: Aktiv aktiv.

  • Seite 22: Bedienkonzept

    Verfügung: □ ekey Steuereinheitsmenü – Administration der Erfassungseinheit mittels Steuereinheit; □ ekey home App – Administration des Bluetooth-Fingerscanners mittels mobilen Gerätes. Blättern Sie zum Bedienkonzept Ihrer erworbenen Erfassungseinheit. Siehe Anwendung der Erfassungseinheit mit Steuereinheitsmenü, Seite 21. Siehe Anwendung des Fingerscanners mit App, Seite 60.
  • Seite 23 Das System befindet sich im Normalbetrieb. Schritt Handlung Beschreibung Anzeige Drücken Sie OK. System OK SE: 80134337120180 2.2.75.23 FS: 80222405160326 6.14.2.29 (DUAL) Sicherheitscode: 9- Drücken Sie < oder >, um System OK SE: 80134337120180 Stelle 1 des 2.2.75.23 FS: 80222405160326 Sicherheitscodes 6.14.2.29 (DUAL) auszuwählen.

  • Seite 24: Sicherheitscode Ändern

    Sicherheits- Die Änderung des Sicherheitscodes wird über das Hauptmenü code ändern durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den Sicherheitscode ein. Siehe Sicherheitscode eingeben, Seite 21. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Nutzer einspeichern Λ...

  • Seite 25: Led-Helligkeit Des Fingerscanners Einstellen

    Der neue Sicherheitscode ist gespeichert. Das System zeigt das Hauptmenü an. LED-Helligkeit Die Helligkeit der Status-LEDs des Fingerscanners im Ruhezustand ist des Finger- einstellbar. scanners Das Einstellen der LED-Helligkeit wird über das Hauptmenü durchgeführt. einstellen Um ins Hauptmenü einzusteigen, geben Sie den Sicherheitscode ein. Siehe Sicherheitscode eingeben, Seite 21.

  • Seite 26: Hintergrundbeleuchtung Der Codetastatur Einstellen

    Hintergrund- Die Hintergrundbeleuchtung der Codetastatur ist einstellbar. Sie können beleuchtung die Helligkeitsschwelle und die Helligkeit der Hintergrundbeleuchtung einstellen. Codetastatur Hintergrundbeleuchtung aktivieren oder deaktivieren einstellen Die Hintergrundbeleuchtung der Codetastatur kann aktiviert oder deaktiviert werden. HINWEIS Wenn Sie die Helligkeitsschwelle und die Helligkeit der Hintergrundbeleuchtung einstellen wollen, müssen Sie die Hintergrundbeleuchtung aktivieren.
  • Seite 27 Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Λ Nutzercode einspeich Nutzer löschen EINSTELLUNGEN Messemodus Einstellungen ausgewählt ist. Reset Drücken Sie OK. Einstellungen Relaisschaltzeiten Digitaler Eingang Codetastatur Testmodus Demomodus Sicherheitscode Drücken Sie oder , bis Einstellungen Λ...
  • Seite 28 Helligkeitsschwelle der Hintergrundbeleuchtung einstellen Die Helligkeitsschwelle für das Einschalten der automatischen Hintergrundbeleuchtung ist einstellbar. HINWEIS Sie können die Helligkeitsschwelle der Hintergrundbeleuchtung nur einstellen, wenn Sie die Hintergrundbeleuchtung der Codetastatur aktiviert haben. Siehe Hintergrundbeleuchtung aktivieren oder deaktivieren, Seite 25. Das Einstellen der Helligkeitsschwelle wird über das Hauptmenü durchgeführt.
  • Seite 29 Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Λ Nutzercode einspeich Nutzer löschen EINSTELLUNGEN Messemodus Einstellungen ausgewählt ist. Reset Drücken Sie OK. Einstellungen Relaisschaltzeiten Digitaler Eingang Codetastatur Testmodus Demomodus Sicherheitscode Drücken Sie oder , bis Einstellungen Λ...
  • Seite 30 Helligkeit der Hintergrundbeleuchtung einstellen Die Helligkeit der Hintergrundbeleuchtung ist einstellbar. HINWEIS Sie können die Helligkeit der Hintergrundbeleuchtung nur einstellen, wenn Sie die Hintergrundbeleuchtung der Codetastatur aktiviert haben. Siehe Hintergrundbeleuchtung aktivieren oder deaktivieren, Seite 25. Das Einstellen der Helligkeit wird über das Hauptmenü durchgeführt. Um ins Hauptmenü...
  • Seite 31 Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Λ Nutzercode einspeich Nutzer löschen EINSTELLUNGEN Messemodus Einstellungen ausgewählt ist. Reset Drücken Sie OK. Einstellungen Relaisschaltzeiten Digitaler Eingang Codetastatur Testmodus Demomodus Sicherheitscode Drücken Sie oder , bis Einstellungen Λ...

  • Seite 32: Signalisierung Des Tastendrucks Der Codetastatur Einstellen

    Signalisierung Die Signalisierung des Tastendrucks ist akustisch und optisch einstellbar. Das Einstellen der Signalisierung des Tastendrucks wird über das Tastendrucks Hauptmenü durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den Sicherheitscode ein. Codetastatur einstellen Siehe Sicherheitscode eingeben, Seite 21. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie...
  • Seite 33 Schritt Handlung Beschreibung Anzeige Drücken Sie OK, bis die Codetastatur Öffnungssignal gewünschte Einstellung Akustische Tasten : J Leuchtende Tasten : J des optischen Signals Beleuchtung ausgewählt ist: Helligkeitsschw: Helligkeit = aktiv, = inaktiv. Drücken Sie 2-mal. Nutzercode einspeich Nutzer löschen Messemodus Einstellungen Reset...

  • Seite 34: Signal Der Codetastatur Beim Öffnen Aktivieren Oder Deaktivieren

    Signal der Das akustische Signal beim Öffnen der Tür kann aktiviert oder deaktiviert Codetastatur werden. beim Öffnen Das Einstellen des akustischen Signals beim Öffnen der Tür wird über das aktivieren Hauptmenü durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den oder Sicherheitscode ein.

  • Seite 35: Relaisschaltzeiten Einstellen

    Relais- Die Schaltzeit jedes einzelnen Relais ist von 0,5 bis 99 s einstellbar. schaltzeiten Werkseitig ist die Schaltzeit auf 3 s eingestellt. Bei 0 s arbeitet das Relais einstellen als Schalter: Das Relais wechselt seinen Schaltzustand bei Matching eines Fingers und verbleibt dort bis ein neuerliches Fingermatching erfolgt. Definieren Sie in diesem Modus, ob das System nach einem Spannungsausfall oder Reset den gleichen Zustand wie davor einnimmt - Zustand nach Reset).
  • Seite 36 Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Λ Nutzer einspeichern Nutzer löschen EINSTELLUNGEN Messemodus Einstellungen ausgewählt ist. Reset Drücken Sie OK. Einstellungen Relaisschaltzeiten Digitaler Eingang LED-Helligkeit Testmodus Demomodus Sicherheitscode Drücken Sie OK. Relaisschaltzeiten Zeit ZnR Relais 1:...

  • Seite 37: Ekey Home Converter Knx Rs-485 Einstellen

    Nutzer löschen Messemodus Einstellungen Reset Die Relaisschaltzeiten sind eingestellt. Das System zeigt das Hauptmenü ekey home Sie können 10 KNX-Events für Ihren ekey home converter KNX RS-485 converter KNX einstellen. RS-485 einstellen Siehe Bedienungsanleitung ekey converter KNX RS-485 ID224, Kapitel „Anwendung/Mit ekey home Steuereinheit REG verwenden“.

  • Seite 38: Digitaler Eingang Bzw. Digitale Eingänge Einstellen

    Eingänge Eingang 2 schaltet Relais 2. einstellen HINWEIS Der digitale Eingang 2 ist nur bei der ekey home Steuereinheit REG 2 verfügbar. Türtaster Der digitale Eingang funktioniert als Fernöffner. Das Relais schaltet dabei die eingestellte Relaisschaltzeit bzw. solange der digitale Eingang aktiv ist (z.
  • Seite 39 Siehe Sicherheitscode eingeben, Seite 21. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Nutzer einspeichern Λ Nutzer löschen EINSTELLUNGEN Messemodus Einstellungen ausgewählt ist. Reset Drücken Sie OK. Einstellungen Relaisschaltzeiten Digitaler Eingang LED-Helligkeit Testmodus Demomodus Sicherheitscode Drücken Sie...

  • Seite 40: Finger Einspeichern

    Das Einspeichern der Finger ermöglicht Folgendes: □ Einen oder mehrere Finger von einem Nutzer einzuspeichern; □ Dem Finger bei der ekey home Steuereinheit REG 2 ein Relais zuzuweisen. HINWEIS Speichern Sie mindestens 2 Finger ein, von jeder Hand einen. Das Einspeichern der Finger wird über das Hauptmenü durchgeführt. Um ins Hauptmenü...
  • Seite 41 Schritt Handlung Beschreibung Anzeige Drücken Sie , bis die Λ Aktiv Nutzernummer oder der li kleiner Finger li Ringfinger Nutzername ausgewählt ist. li Mittelfinger li Zeigefinger li Daumen Drücken Sie OK. Aktiv li kleiner Finger li Ringfinger li Mittelfinger li Zeigefinger li Daumen Drücken Sie oder...
  • Seite 42 Schritt Handlung Beschreibung Anzeige Drücken Sie oder , um SIMON Λ li Zeigefinger ein Relais auszuwählen. Relais 1 Doppelrelais = Relais 1 + 2. Relais 2 Die Relaisauswahl gibt es Doppelrelais bei Steuereinheiten mit mehr als einem Relais. Drücken Sie OK. Die Finger ziehen Steuereinheit ist bereit für oder...
  • Seite 43 Schritt Handlung Beschreibung Anzeige Das Fingerbild ist schlecht oder der Finger wurde nicht erkannt. Ziehen Sie den Finger nochmals über den Sensor. Keine Status-LED Handlung leuchtet notwendig. blau. Nutzer_einspeichern ---------- --- ---------- --- SIMON ---2------ --- ---------- --- ---------- --- ---------- --- Keine Um weitere Finger für...

  • Seite 44: Rfid-Transponder Einspeichern

    RFID-Transponder einspeichern HINWEIS Sie können einen RFID-Transponder nur bei Fingerscannern mit RFID- Funktion einspeichern. Ein RFID-Transponder kann eine Aktion auf der Steuereinheit auslösen, z. B. das Öffnen einer Tür. Sie benötigen für jedes Relais einen eigenen RFID-Transponder. Für die Doppelrelaisfunktion benötigen Sie auch einen eigenen RFID-Transponder.
  • Seite 45 Schritt Handlung Beschreibung Anzeige Drücken Sie , bis die Λ Aktiv______________________ Nutzernummer oder der Relais 1 Relais 2 Nutzername ausgewählt ist. Doppelrelais Drücken Sie OK. Aktiv______________________ Relais 1 Relais 2 Doppelrelais Drücken Sie oder , um Λ Aktiv______________________ Stelle 1 auszuwählen. Relais 1 Relais 2 Doppelrelais...
  • Seite 46 Schritt Handlung Beschreibung Anzeige Drücken Sie OK. RFID vorhalten oder [ESC] drücken Status-LED leuchtet orange. Keine Die Steuereinheit ist bereit Handlung für das Einspeichern des notwendig. RFID-Transponders. Sie können keinen RFID- Transponder einspeichern, den Sie schon bei einem anderen Nutzer eingespeichert haben.
  • Seite 47 Schritt Handlung Beschreibung Anzeige Keine Status-LED Handlung leuchtet notwendig. blau. Nutzer_einspeichern ---------- --- ---------- --- SIMON ---------- -2- ---------- --- ---------- --- ---------- --- Keine Um weitere RFID- Nutzer_einspeichern Handlung ---------- --- Transponder für diesen notwendig. ---------- --- SIMON ---------- 12D Nutzer einzuspeichern, siehe ---------- --- Schritt 4.

  • Seite 48: Nutzercode Einspeichern

    □ Einen bis drei Nutzercodes von einem Nutzer einzuspeichern; □ Dem Nutzercode bei der ekey home Steuereinheit REG 2 ein Relais zuzuweisen. Ein Nutzercode kann eine Aktion auf der Steuereinheit auslösen, z. B. das Öffnen einer Tür. Sie benötigen für jedes Relais einen eigenen Nutzercode.
  • Seite 49 Schritt Handlung Beschreibung Anzeige Drücken Sie oder , um Λ Aktiv Stelle 1 auszuwählen. Relais 1 Relais 2 Doppelrelais Drücken Sie OK. Aktiv Relais 1 Relais 2 Doppelrelais Wiederholen Sie Schritte 7 SIMON Aktiv und 8 noch 4-mal, bis der Relais 1 Relais 2 Nutzername vollständig ist.
  • Seite 50 Schritt Handlung Beschreibung Anzeige Geben Sie den gewünschten Nutzercode auf dem Tastenfeld ein. Drücken Sie . Status-LED leuchtet rechts grün. Status-LEDs leuchten rot. Der Nutzercode ist bereits vorhanden. Wiederholen Sie den Vorgang ab Schritt Wiederholen Sie die Eingabe des gewünschten Nutzercodes auf dem Tastenfeld.

  • Seite 51: Tür Öffnen

    Schritt Handlung Beschreibung Anzeige Keine Um weitere Nutzercodes für Nutzercode einspeich Handlung diesen Nutzer notwendig. SIMON einzuspeichern, siehe Schritt 4. Nach Abschluss des Einspeicherns sind die belegten Speicherplätze für Nutzercodes und die zugewiesene Relaisnummer ablesbar. Drücken Sie ESC. Nutzercode einspeich Nutzer löschen Messemodus Einstellungen...

  • Seite 52: Mit Einem Rfid-Transponder

    Mit einem RFID-Transponder HINWEIS Das Öffnen mit einem RFID-Transponder ist nur bei Fingerscannern mit RFID-Funktion möglich. Schritt Handlung Beschreibung Anzeige Halten Sie einen Status-LED leuchtet eingespeicherten RFID- grün. Kurzer Transponder vor die Ton. Fingerführung des Fingerscanners. Status-LED leuchtet rot. Langer Ton. Der RFID-Transponder wurde nicht erkannt.

  • Seite 53: Mit Einem Digitalen Eingang (Türtasterfunktion)

    Mit der Codetastatur Schritt Handlung Beschreibung Anzeige Geben Sie einen eingespeicherten Nutzercode auf dem Tastenfeld ein. Drücken Sie . Status-LEDs leuchten grün. Status-LEDs leuchten rot. Der Nutzercode wurde nicht erkannt. Wiederholen Sie den Vorgang ab Schritt 1. Keine Die Tür geht auf. Status-LEDs Handlung sind aus.

  • Seite 54: Nutzer, Finger Und Rfid-Transponder Löschen

    Nutzer, Finger Das Löschen eines Nutzers betrifft alle Finger und alle RFID-Transponder und RFID- eines Nutzernamens. Sie können auch nur die Finger oder nur die RFID- Transponder Transponder eines Nutzers löschen. löschen Das Löschen eines Nutzers, der Finger und der RFID-Transponder wird über das Hauptmenü...
  • Seite 55 Schritt Handlung Beschreibung Anzeige Drücken Sie OK. Der Nutzer_löschen ---------- --- Löschvorgang wird ---------- --- SIMON --D2------ --- durchgeführt. ---------- --- ---------- --- ---------- --- Drücken Sie ESC. Nutzer einspeichern Nutzer löschen Messemodus Einstellungen Reset Der Nutzer, die Finger oder die RFID-Transponder wurden gelöscht. Das System zeigt das Hauptmenü...

  • Seite 56: Nutzer Und Nutzercodes Löschen

    Nutzer und Sie können nur einzelne Nutzer löschen. Sobald Sie einen Nutzer gelöscht Nutzercodes haben, sind die bei diesem Nutzer gespeicherten Nutzercodes auch löschen gelöscht. Das Löschen eines Nutzers wird über das Hauptmenü durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den Sicherheitscode ein. Siehe Sicherheitscode eingeben, Seite 21.

  • Seite 57: Demomodus Ausführen

    Demomodus Der Demomodus erlaubt es, durch das Leuchten und Blinken der LEDs der ausführen Erfassungseinheit sowie durch das Schalten der Relais, die Aufmerksamkeit der Besucher auf Messen und in Ausstellungsräumen zu wecken. Der Demomodus wird über das Hauptmenü durchgeführt. Um ins Hauptmenü...

  • Seite 58: Messemodus Ausführen

    Schritt Handlung Beschreibung Anzeige Drücken Sie 2-mal. Nutzer einspeichern Nutzer löschen Messemodus Einstellungen Reset Der Demomodus wurde ausgeführt und wieder beendet. Das System zeigt das Hauptmenü an. Messemodus Der Messemodus erlaubt es, Nutzer zu Demozwecken vereinfacht ausführen einzuspeichern. HINWEIS □ Es ist keine Bedienung möglich, sobald der Messemodus aktiviert ist;...
  • Seite 59 Schritt Handlung Beschreibung Anzeige Drücken Sie OK, bis Messemodus die gewünschte Einmalig Einstellung ausgewählt ist: Inaktiv Messemodus inaktiv; 10 min = Finger bleiben 10 min eingespeichert; Einmalig = Finger nach Erkennung oder 10 min gelöscht Z. B: Einmalig Führen Sie einen Status-LED leuchtet Finger Touch am...
  • Seite 60 Der Messemodus wurde ausgeführt und wieder beendet. Die im Messemodus eingespeicherten Finger wurden wieder gelöscht. Das System zeigt das Hauptmenü an. Mit einer Codetastatur Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Λ Nutzercode einspeich Nutzer löschen MESSEMODUS Messemodus Einstellungen ausgewählt ist.

  • Seite 61: Anwendung Des Fingerscanners Mit App

    Programmierung des Systems. Zusätzlich können Türen mittels der App geöffnet werden. Die App ist für Apple iOS und Google Android erhältlich. Laden Sie die herunterladen ekey home App vom App Store oder Google Play herunter. Geben Sie dazu den Suchbegriff ekey home App ein.
  • Seite 62 Sobald die ekey home App mit dem ekey home Fingerscanner integra Bluetooth verbunden ist, sind die Tasten auf der Steuereinheit gesperrt. Wenn Sie sich gerade in der Verwaltung der ekey home Steuereinheit REG befanden, wird die Verwaltung ohne Speichern der Daten verlassen.

  • Seite 63: Bluetooth Deaktivieren

    Bedienung mit App SE: 80134337120180 2.2.75.23 FS: 80222405160326 6.14.2.29 (DUAL) Sicherheitscode: -- Die Koppelung zwischen Fingerscanner und mobilem Gerät wurde durchgeführt. Sie können nun mit der Programmierung und Verwaltung des Fingerscan-Zutrittssystems via ekey home App beginnen. 62│de...

  • Seite 64: Mehrere Bluetooth-Fingerscanner Verwalten

    Mehrere Die ekey home App ermöglicht das Verwalten von mehreren Bluetooth- Bluetooth- Fingerscannern. Um zwischen zwei Fingerscannern zu wechseln, müssen Fingerscanner Sie die Koppelung zwischen Fingerscanner und mobilem Gerät verwalten zurücksetzen. HINWEIS Beim Zurücksetzen der Koppelung werden die gespeicherten Relaisnamen und Nutzerbilder gelöscht.

  • Seite 65: App-Sicherheitscode Zurücksetzen

    ändern. Durch den neuen Admin- bzw. Benutzerkoppelungscode Gerätes unterbinden Sie den Verbindungsaufbau des verlorenen mobilen Gerätes. schützen Schritt Handlungsanweisung Starten Sie die ekey home App am zweiten mobilen Gerät. Koppeln Sie das zweite mobile Gerät mit dem Fingerscanner. Wählen Sie ADMINISTRATION aus. Wählen Sie SICHERHEITSCODES ÄNDERN...

  • Seite 66: Tür Öffnen

    Tür öffnen Der Hauptanwendungszweck des Produktes ist die Türöffnung. Diese kann mit dem Fingerscanner, einem RFID-Transponder, der App oder mit dem digitalen Eingang erfolgen. Das System befindet sich im Normalbetrieb. Mit dem Fingerscanner Schritt Handlung Beschreibung Anzeige Ziehen Sie einen Status-LED leuchtet grün.
  • Seite 67 Handlung leuchtet blau. notwendig. Das System befindet sich im Normalbetrieb. Mit der App Schritt Handlungsanweisung Starten Sie die ekey home App. Verbinden Sie sich mit dem Bluetooth-Fingerscanner. Wählen Sie ZUGÄNGE aus. Schieben Sie den Schieber der zu öffnenden Tür nach rechts.

  • Seite 68: System Auf Werkseinstellung Zurücksetzen

    Mit einem digitalen Eingang (Türtasterfunktion) Sie können die Tür auch über die Türtasterfunktion eines digitalen Eingangs der Steuereinheit öffnen. Das Relais schaltet für die eingestellte Relaisschaltzeit. Wird der digitale Eingang länger als die eingestellte Relaisschaltzeit aktiviert, dann schaltet das Relais für die Dauer, solange der digitale Eingang aktiv ist.

  • Seite 69: Über Die Steuereinheit

    Über die Das Zurücksetzen auf Werkseinstellung wird über das Hauptmenü Steuereinheit durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den Sicherheitscode ein. Siehe Sicherheitscode eingeben, Seite 21. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie oder , bis Nutzer einspeichern Λ...

  • Seite 70: Über Die App

    Das Zurücksetzen auf Werkseinstellung wird über die App ausgelöst. HINWEIS Das Zurücksetzen über die App ist nur bei Bluetooth-Fingerscannern möglich. Schritt Handlungsanweisung Starten Sie die ekey home App. Verbinden Sie sich mit dem Bluetooth-Fingerscanner. Wählen Sie ADMINISTRATION aus. Wählen Sie SYSTEM ZURÜCKSETZEN...
  • Seite 71 Relais. Falls diese Abhilfen das Problem nicht lösen, kontaktieren Sie Ihren Händler. Falls das System zu ekey biometric systems GmbH eingeschickt werden muss, achten Sie auf eine sachgemäße Verpackung. Eine unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. 70│de...

  • Seite 72: Fingerscanner

    RFID-Funktion funktioniert noch. Falls diese Abhilfen das Problem nicht lösen, kontaktieren Sie Ihren Händler. Falls das System zu ekey biometric systems GmbH eingeschickt werden muss, achten Sie auf eine sachgemäße Verpackung. Eine unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. de│71...

  • Seite 73: Codetastatur

    Steuereinheit. Gerät in Betrieb. gelb. Falls diese Abhilfen das Problem nicht lösen, kontaktieren Sie Ihren Händler. Falls das System zu ekey biometric systems GmbH eingeschickt werden muss, achten Sie auf eine sachgemäße Verpackung. Eine unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. 72│de...

  • Seite 74: Instandhaltung

    Da die Entsorgungsvorschriften innerhalb der EU von Land zu Land unterschiedlich sein können, sprechen Sie Ihren Fachhändler im Bedarfsfall an. Konformitätserklärung Hiermit erklärt ekey biometric systems GmbH, dass das Produkt den einschlägigen Richtlinien der Europäischen Union entspricht. Die Konformitätserklärungen zu den einzelnen Produkten finden Sie unter http://www.ekey.net.

  • Seite 75: Österreich

    Tel.: +386 1 530 94 95 office@ekey.ch info@ekey.si Italien ekey biometric systems Srl. Weinbergweg, 35/A, I-39100 Bozen Tel.: +39 0471 922 712 italia@ekey.net ID164/500: Version 2, 2016-01-13 www.ekey.net Made in Austria ekey biometric systems GmbH betreibt ein Qualitätsmanagementsystem nach EN ISO 9001:2008 und ist zertifiziert.
