3.2 Überprüfen der Lieferung und Identifizieren des Produktmodells
Überprüfen Sie zur Bestimmung des Sensortyps und der Optionen den Versandkarton.

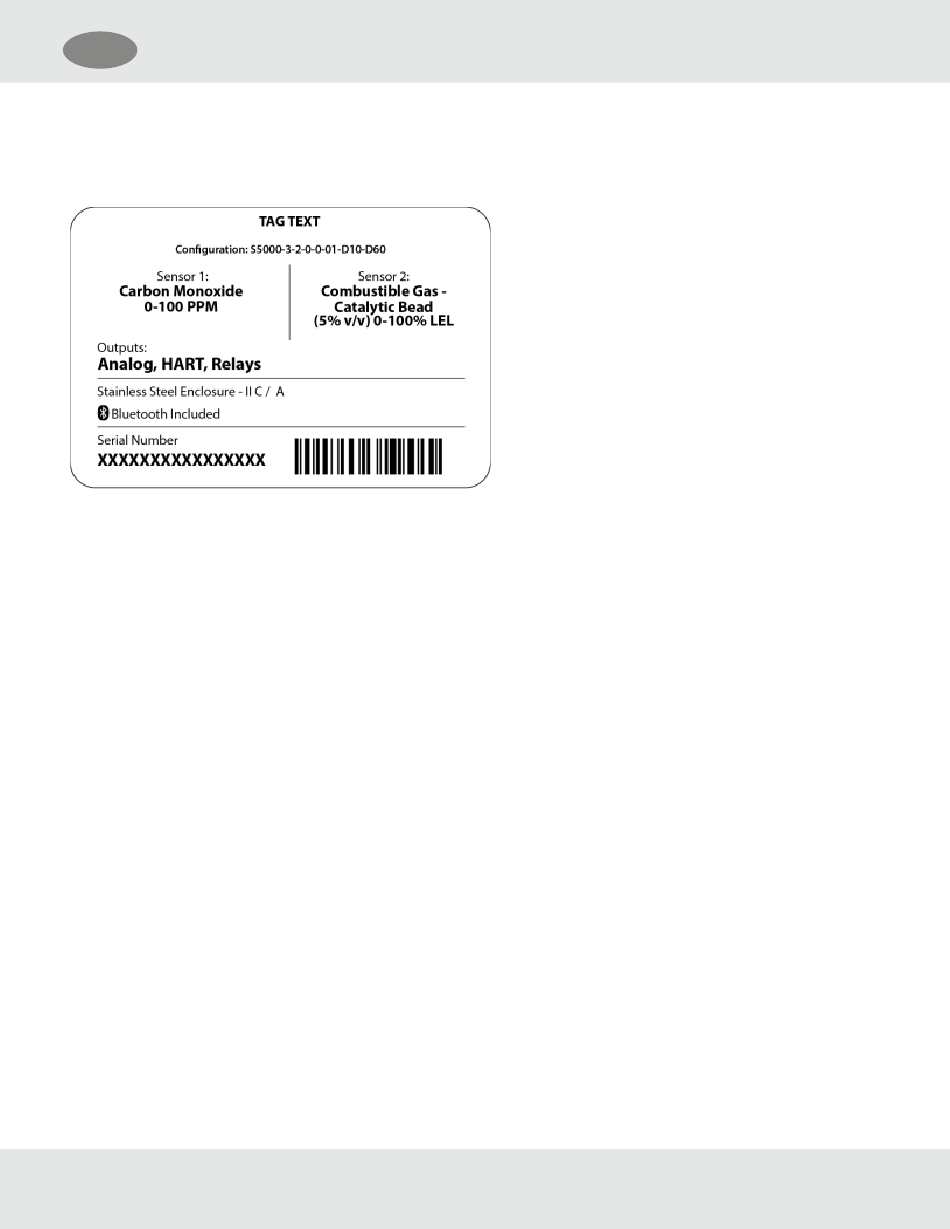

Abbildung 9 Versandetikett
Passive und digitale Sensoren sowie IR-Sensoren sind beim Versand an der S5000 angebracht. Passive Sensoren und IR-
Sensoren sind einteilige Sensoren. Digitale Sensoren bestehen aus zwei Teilen: der Sensorkörperbaugruppe und dem
XCell-Sensor. Sensorkörperbaugruppen müssen mit einem Bandschlüssel montiert und angezogen werden.
Prüfen Sie die Sensordaten, bevor Sie die Sensoren am Gehäuse der S5000 anbringen. Die Sensordetails sind auf der
Innenseite des XCell-Sensors aufgeführt. Schrauben Sie den XCell-Sensor von der Sensorkörperbaugruppe ab und
überprüfen Sie auf dem Etikett im Inneren die Angaben zu Gastyp, Bereich, bestellte Konfiguration, Seriennummer und
Nummer der Firmware-Revision.
3.3 Checkliste für die Produktinstallation
Vor der Installation
• Nationale Vorschriften für elektrische Installationen prüfen
• Örtliche Verfahrens- und Bauvorschriften prüfen
• Optimale Transmitterplatzierung bestimmen
• Leitungsbedarf bestimmen
• Bedarf an Montageteilen bestimmen
• Zulassungen überprüfen und Eignung für die Installation sicherstellen
Montage
• Bringen Sie den entsprechenden Sensor am Gehäuse oder am Anschlussgehäuse an (siehe
zur korrekten Sensorausrichtung)
• Transmitter oder Anschlussgehäuse mit den geeigneten Montageteilen montieren
• Ungehinderten Luftstrom um den Sensor bestätigen
General Monitors S5000
3 Installation
3.4.3 Sensorausrichtung
