Integrierte Montagepunkte - Msa S5000 Gebrauchsanleitung

DE

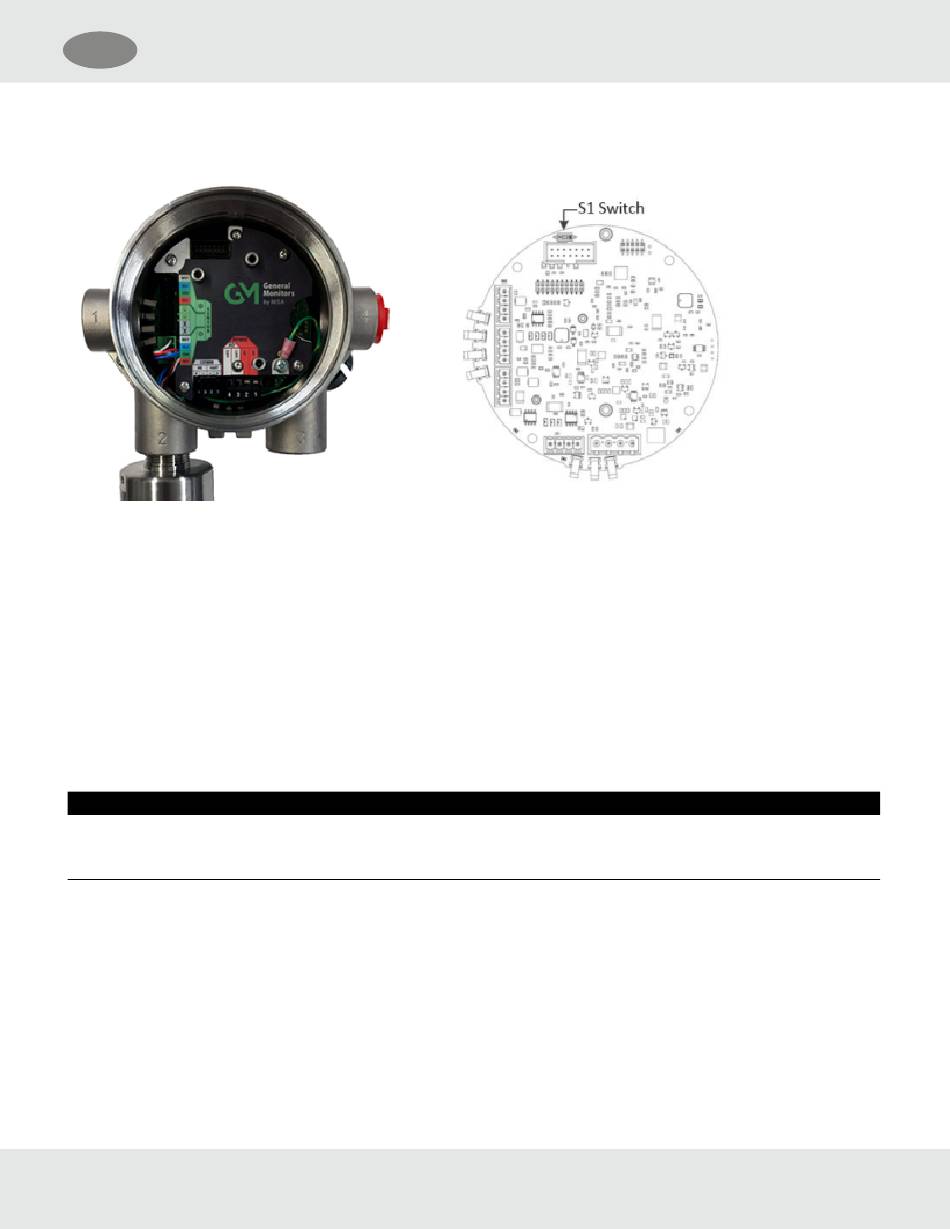

Abbildung 13 Anschluss des Sensors an
der Leiterplattenstapel- und
Erdungsklemme
(6) Vergewissern Sie sich, dass der Sensoranschluss fest auf der Anschlussplatte sitzt.
(7) Schließen Sie die Erdung des Sensors an eine der Erdungsschrauben im Gehäuse der S5000 an.
(8) Stellen Sie den Analogausgang mit einer Pinzette, einem Flachkopfschraubendreher oder einem ähnlichen Werkzeug
auf SOURCE oder SINK ein.
a) Nehmen Sie die Anzeigeplatine ab und suchen Sie den Schalter "S1" auf der Hauptplatine (siehe
b) Stellen Sie den Schalter "S1" auf die gewünschte Position ein:
Legen Sie den Schalter für SINK auf die rechte Seite um.
Legen Sie den Schalter für SOURCE auf die linke Seite um.
(9) Ersetzen Sie das Anzeigemodul. Drücken Sie sie fest auf den Leiterplattenstapel.
HINWEIS
Stellen Sie sicher, dass die Elektronikbaugruppe fest in den Montagelöchern sitzt. Anderenfalls kann die Leistung der
Touch-Schnittstelle beeinträchtigt werden.
(10) Bringen Sie die Abdeckung durch Drehen im Uhrzeigersinn wieder an.
(11) Ziehen Sie mit einem 1,5-mm-Inbusschlüssel die Stellschraube am Deckel an.
HINWEIS: Das JB5000-Anschlussgehäuse ist nicht mit IR400- und passiven Sensoren kompatibel.

3.4.5 Integrierte Montagepunkte

Die S5000 kann ohne weitere Bügel mithilfe der integrierten Montagelaschen an der Oberfläche montiert werden.
Abbildung 14 Position des
SOURCE/SINK-Schalters
General Monitors S5000
3 Installation
Abbildung 14 ).
