DE
montiert wird, ist er anfälliger für Strahlblockaden, die auf Staub- und Kondensatbildung auf der Oberfläche des IR-Sensors
zurückzuführen sind. Abbildung 10

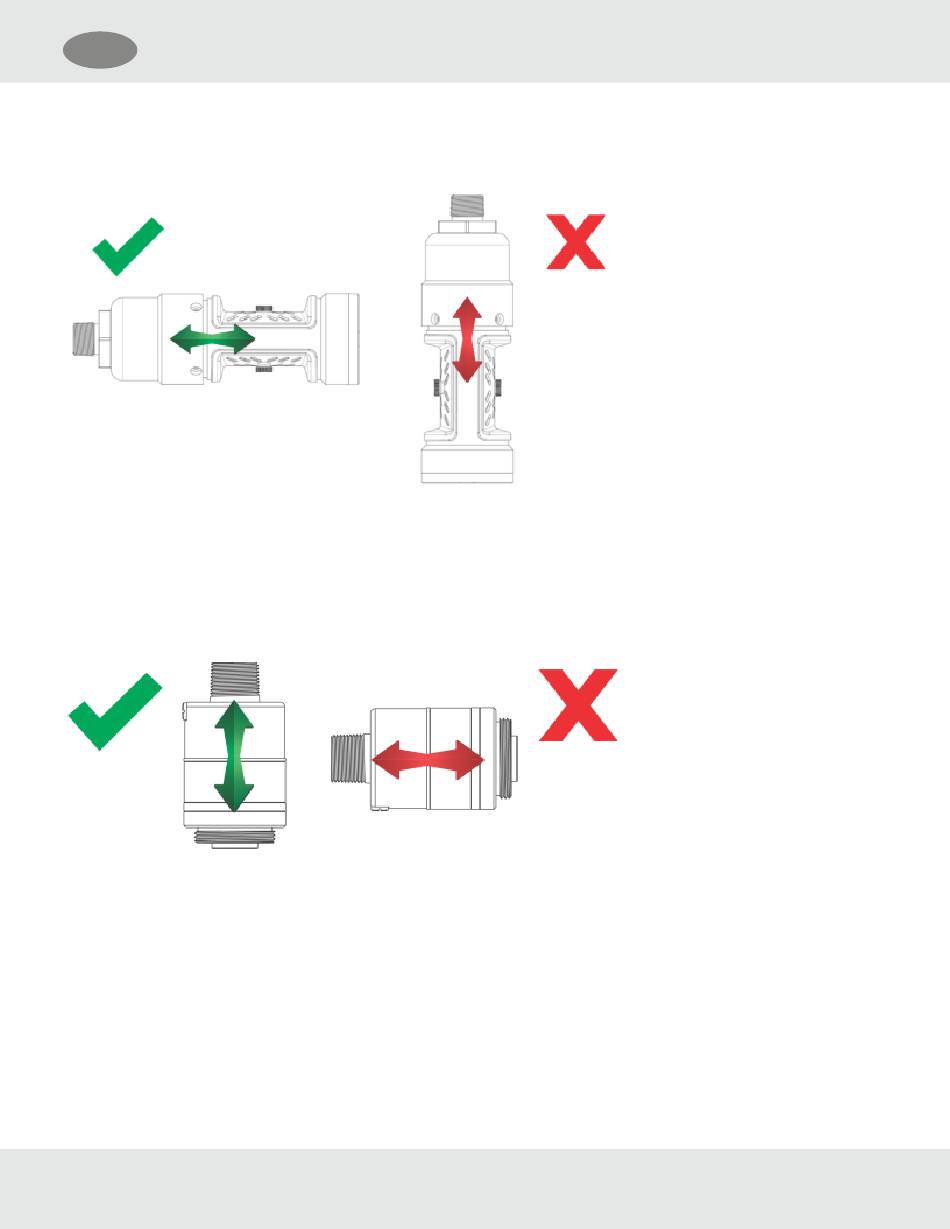

Abbildung 10 Richtige und falsche Montagerichtung des IR-Sensors
Alle anderen Sensoren, darunter elektrochemische Sensoren, katalytische Sensoren, Sauerstoffsensoren, passive
katalytische Sensoren und passive MOS müssen senkrecht mit nach unten weisendem Gaseinlass montiert werden.
Wenn der Sensor nicht mit nach unten weisendem Gaseinlass montiert wird, steigt die Wahrscheinlichkeit von
Verstopfungen durch Partikel oder Flüssigkeiten.
Sensoren. Passive katalytische Sensoren und MOS-Sensoren sind bei Anlieferung schon im Transmittergehäuse
installiert.
Abbildung 11 Richtige und falsche Montageausrichtung von digitalen Sensoren
3.4.4 Anschließen des Sensors an das Transmittergehäuse oder das Fernanschlussgehäuse
Digitale Sensoren und IR-Sensoren sind beim Versand im Hauptgehäuse befestigt. Den Sensor-Haupteingang bildet eine
Verbindung mit vier Klemmen, die eine digitale Schnittstelle für alle Sensormodule bietet. Bis zu zwei Sensoren (nicht
jedoch passive Sensoren) können mit einem einzigen Transmitter mit zwei Analogausgängen verbunden werden, welche
die Messwert der einzelnen Sensoren darstellen können.
Passive Sensoren werden schon vor Versand befestigt und mit dem Gerät verdrahtet. An einer einzelnen S5000 kann nur
ein passiver Sensor verwendet werden, und er ist mit anderen passiven Sensoren oder digitalen Sensoren nicht
austauschbar.
zeigt die richtige und falsche Montagerichtung des IR-Sensors.
Abbildung 11
General Monitors S5000
zeigt die richtige und falsche Montagerichtung von digitalen
3 Installation
20
